Wiegand átjáró

Jellemzők

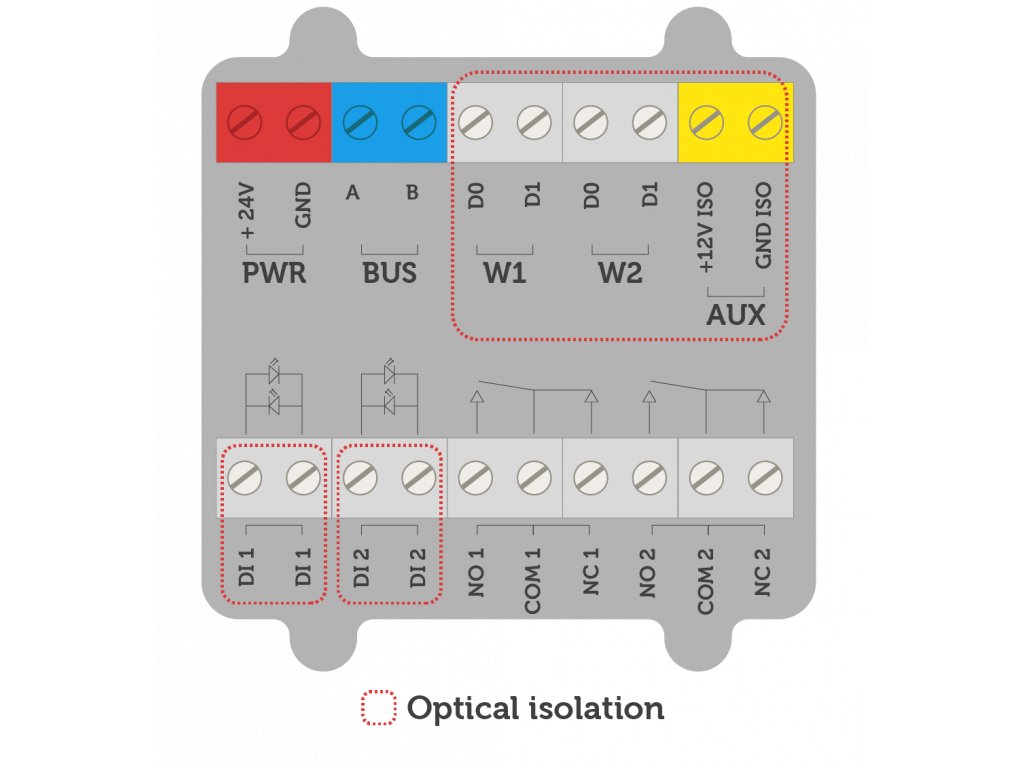

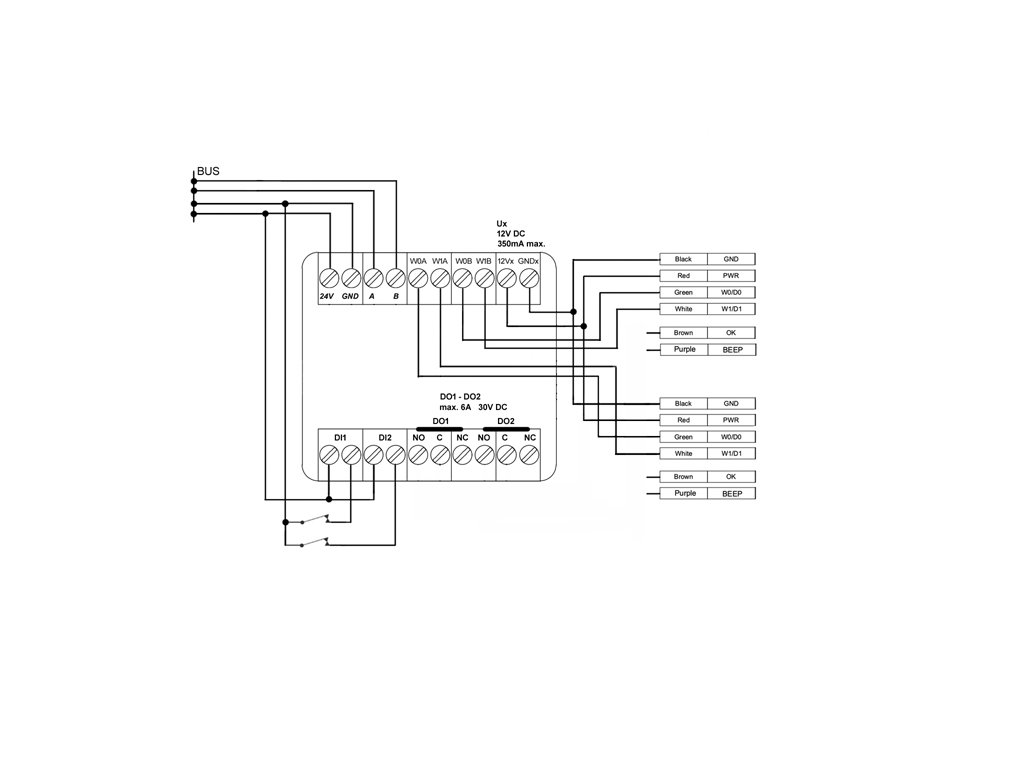

• 2 független Wiegand-eszköz csatlakoztatására szolgáló csatlakozók (W26, W34). A W0 és W1 Wiegand interfészek optikailag el vannak szigetelve. Bemeneti típus: áramforrás, max. fordított feszültség 30VDC, bemeneti impedancia 5kOhm. Maximális névleges szigetelési feszültség 3750V.
• 2 relé kimenet 6A/30VDC NO/NC csatlakozókkal

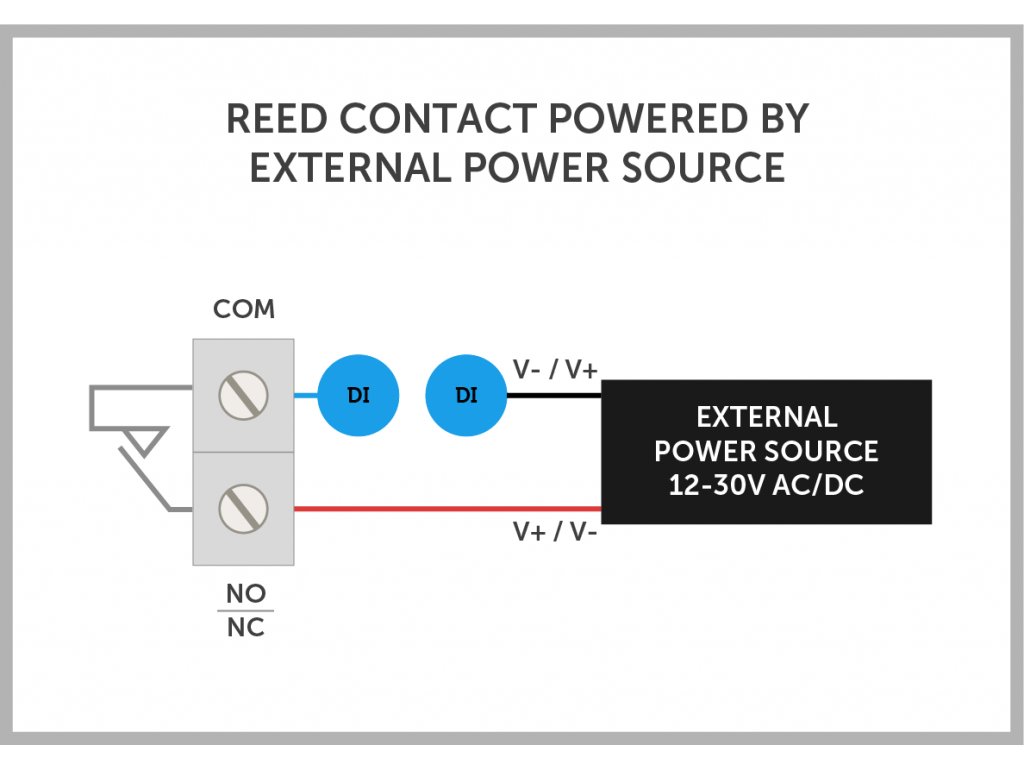

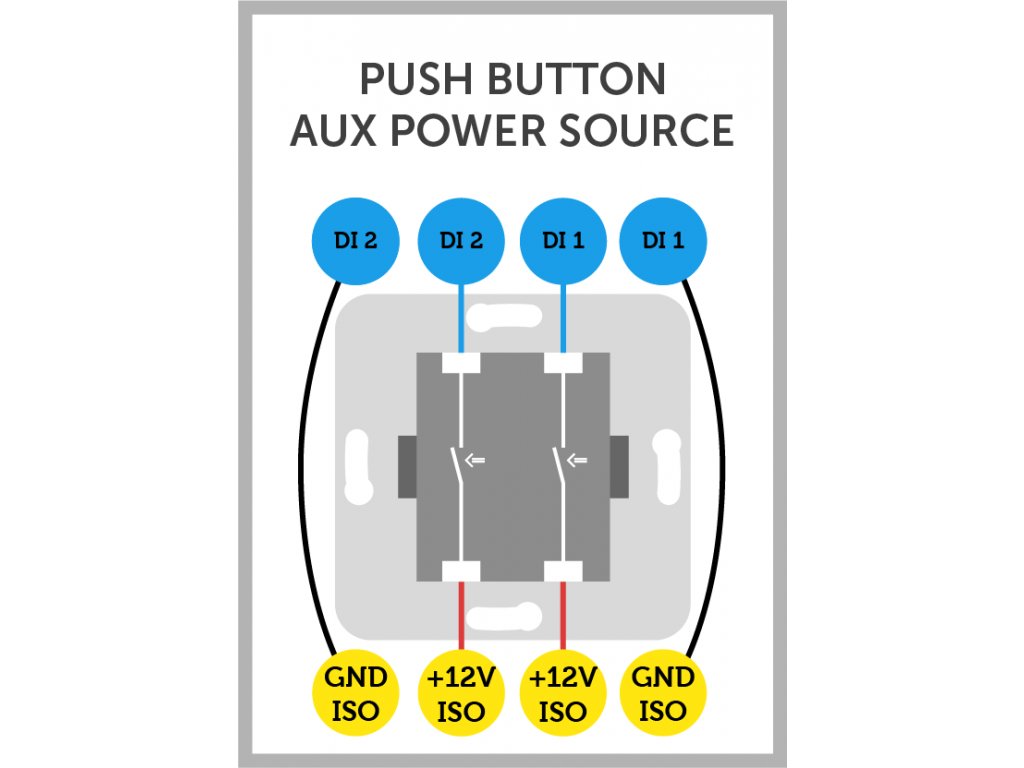

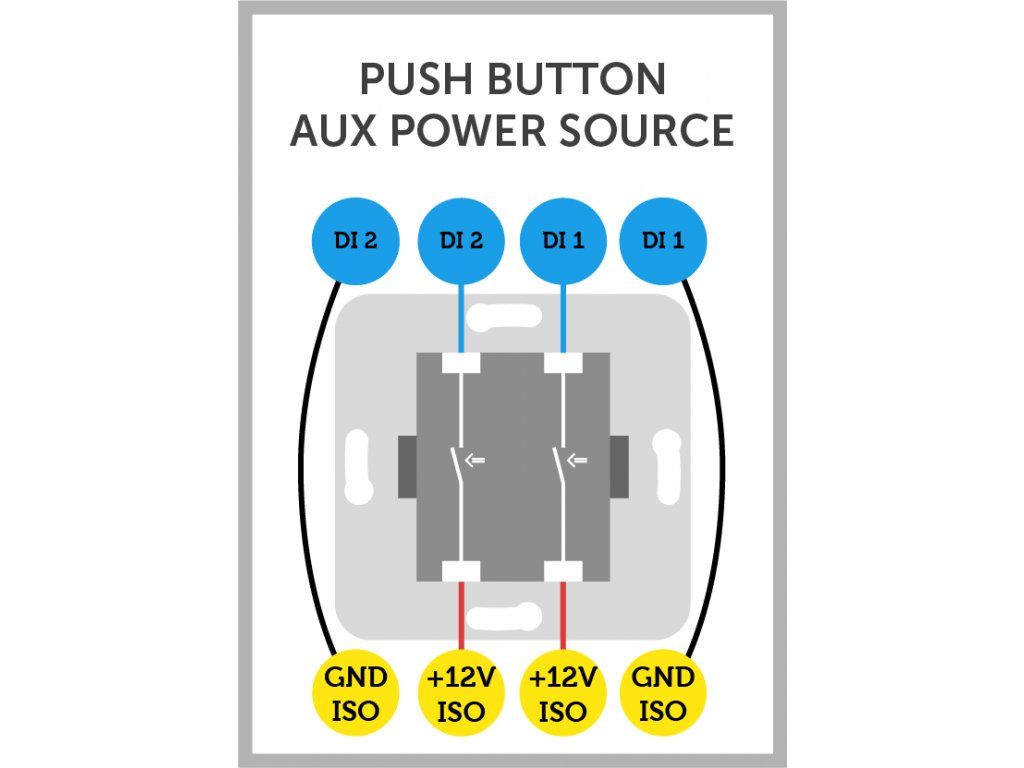

• 2 digitális, optikailag nem szigetelt bemenet. Kétirányú AC bemenet, megengedett feszültség 12-30V AC/DC, bemeneti impedancia 12kOhm, ESD védelem 500W. Maximális névleges szigetelési feszültség 3750V.
• 12VDC csatlakozó a csatlakoztatott beléptető eszközök tápellátásához. 12V/350mA DC/DC átalakító egy kimenetre galvanikus leválasztással. Izolációs feszültség 100V. Beépített OCP (túláramvédelem) automatikus helyreállítással, OVP (túlfeszültségvédelem), ESD védelem 500W.
• Ha a 350mA nem elegendő az olvasó tápellátásához, a 24VDC és a külső 12VDC tápegység GND-jét is csatlakoztatni kell.
• Vigyázzon a W26 és W34 olvasók kombinálásával - mindkét olvasó ugyanazt a belépőkártyát más kóddal azonosítja, és így a rendszer 2 különböző kártyaként fogja felismerni.
• Teljesítményfelvétel nyitott relé esetén: 1 W.
• Energiafogyasztás nyitott relével: 1,5 W.
• A beépített DC/DC átalakító energiafogyasztása 3,6 W.
• Tápegység 24VDC + -10%
• Fedettség: IP20, üzemi hőmérséklet: -20°C és +55°C között

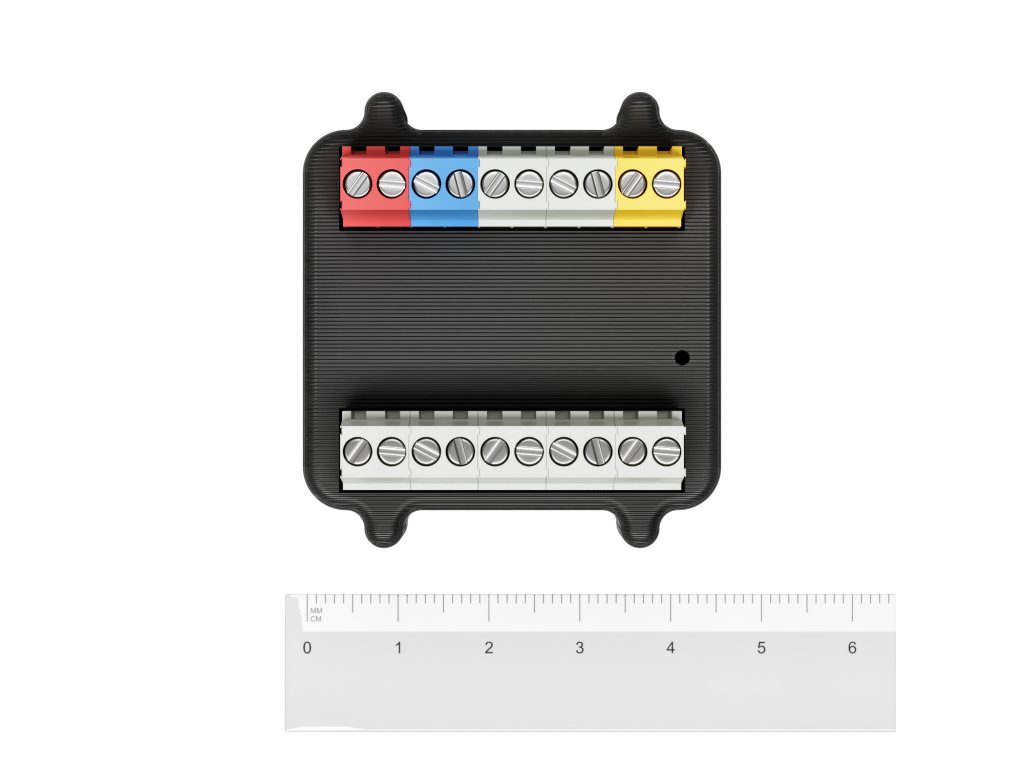

• Beépítés süllyesztve 68 mm-es csatlakozódobozba. Szélesség 54 mm, magasság 23 mm

Legfeljebb 500 kártya vagy 500 felhasználó hozzáadását javasoljuk. Ha ez a határérték túllépésre kerül, a rendszer lassabban fog reagálni.

DWG letöltés

https://drive.google.com/drive/folders/1u1kDzFfNV92nQwlLfIHpWv1-6_IDp-_M?usp=sharing
