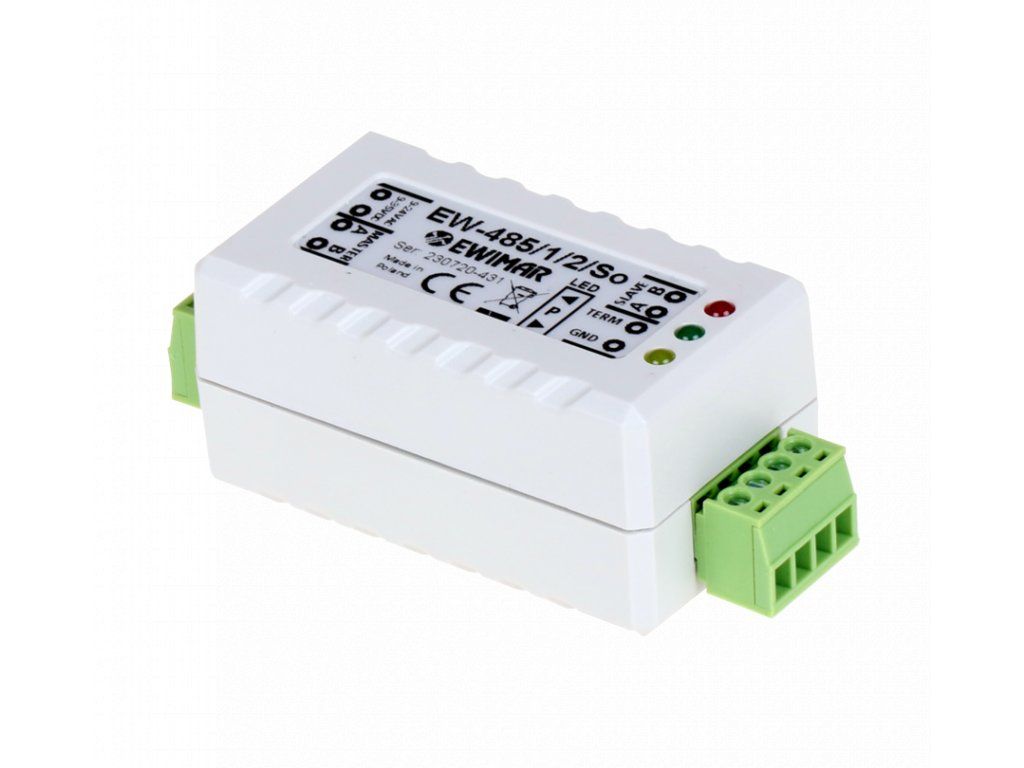

RS485 optikai leválasztó

Az optikai leválasztó támogatja az RS485 hálózatok kétirányú "half-duplex" továbbítását. Az optikai leválasztó védi a TapHome vezérlőegységet, amikor a Modbus RTU-t vagy más RS485 busz eszközt csatlakoztatja hozzá. Az optikai leválasztó használata kötelező, ha az egyik feltétel teljesül:

Csak regisztrált felhasználóknak
Kód: EW-485/1/2/SO
€70,80 €59 ÁFA nélkül
Kategória: Kiegészítők

  • A külső eszközt más (általában belső) áramforrás táplálja, és nincs galvanikus vagy optikai leválasztással
  • A TapHome modul vagy más RS485 eszköz eszköz csatlakozik a TapHome BUS-hoz, és maga a vezeték vagy eszköz kívül esik a villámvédelemen. Ez a leggyakoribb helyzet, amikor a TapHome modulokat a kerti házban vagy a meteo állomáson a tetőn csatlakoztatja. Ebben az esetben az áramforrást is galvánilag el kell választani - a legegyszerűbb módja külön áramforrás használata.

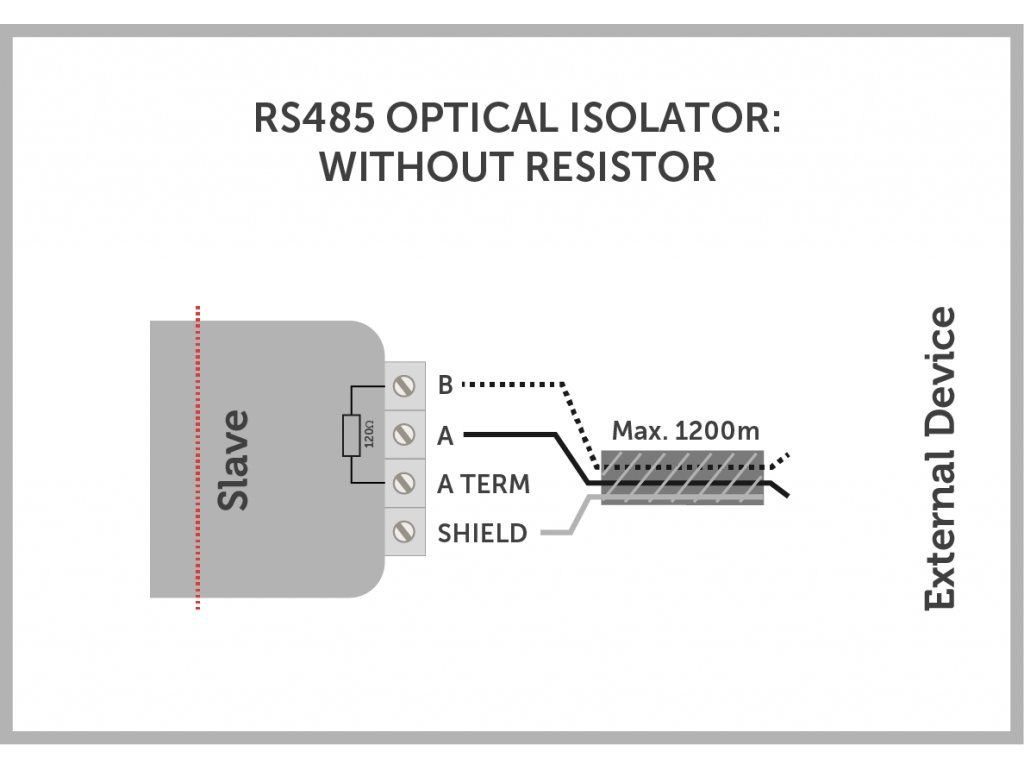

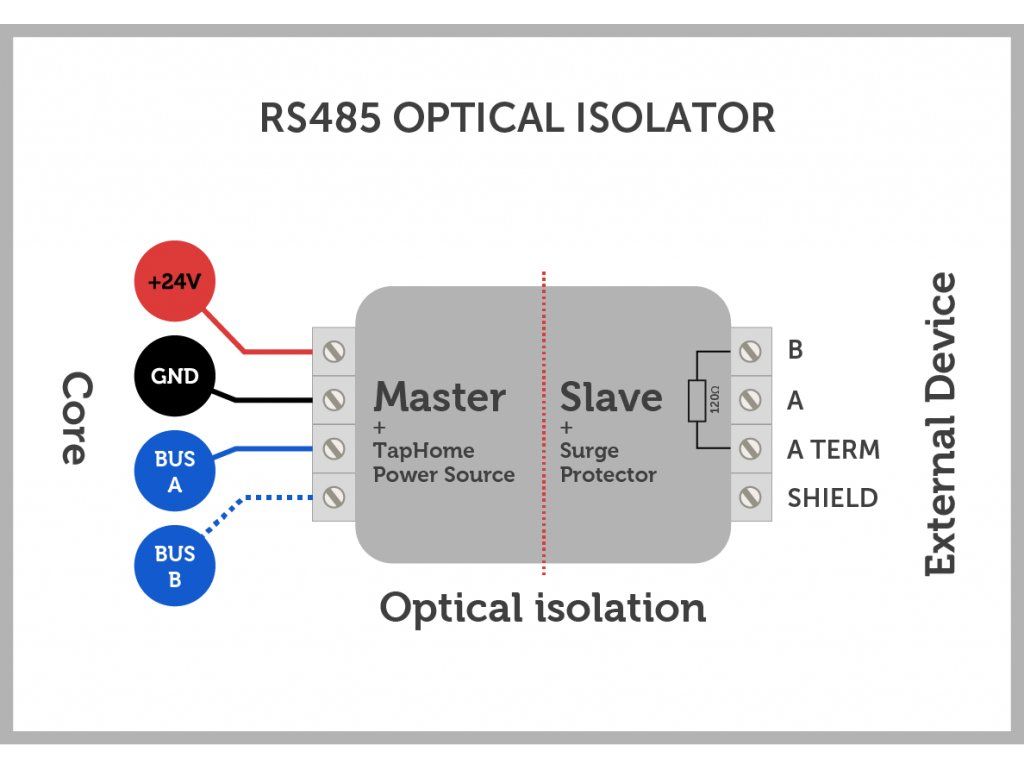

A SLAVE oldal külső eszköz A MASTER oldala védett eszköz, általában a TapHome Core vezérlőegység

Az elválasztót mindig a védett készülékek egyikére (MASTER) kell felszerelni - a lehető legközelebb hozzá.

A védelem elérése érdekében a SLAVE eszközt a MASTER eszköztől eltérő áramforrásról kell táplálni (TapHome Core és modulok).

Jellemzők

  • Kétirányú félduplex átvitel
  • Átviteli sebesség akár 1 Mbit
  • Nagyon gyors 1 bites felbontású útvonalváltás az adatátviteli sebességtől függetlenül

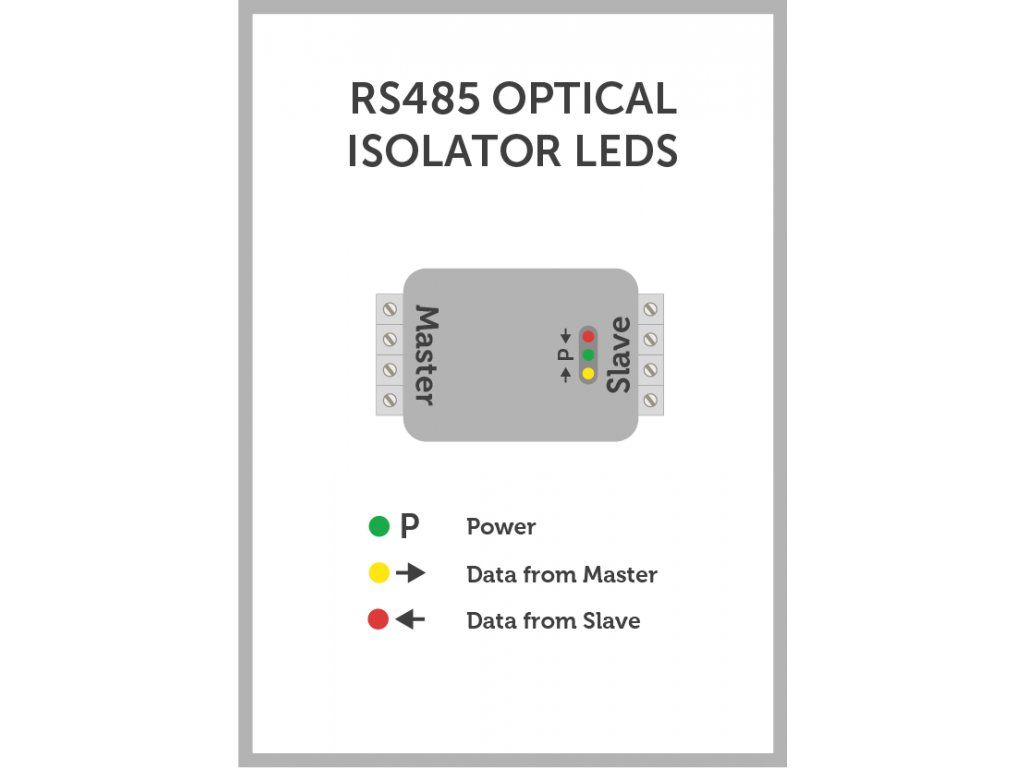

  • Adatátvitel jelzése LED diódákkal, irányfelbontással
  • ESD védelem - SLAVE oldal, túlfeszültség védelem

Műszaki adatok

  • Tápellátás: 9-24V AC / DC
  • Áramfelvétel: max. 60 mA
  • Galvanikus busz szigetelés: max. 1kV DC
  • ESD védelem: impulzus max. 600W
  • Átviteli mód: kétirányú, félduplex
  • IP osztály: IP40
  • Környezeti hőmérséklet: -20-60 °C
  • Méretek: 74 x 32 x 25 (mm) kivezetésekkel
