4 UI / 2 DO

Ezzel a modullal a tápkábelek a klasszikus elektromos telepítések szerint működhetnek. Ez együttes megtakarítást eredményez mind a kábeleknél, mind a kivitelező számára. A nyomogómb és a hőmérséklet-érzékelő bemenetek felfűzött topológiájával csökkenhet az elosztószekrény mérete, kevesebb adatkábelre van szükség és a telepítési idő is csökken.

A tétel elfogyott…
Jelenleg nem elérhető
Kód: TH-4UI2DO-FM-1.2
Márka: TapHome
€129,15 €105 ÁFA nélkül Egységár:
Kategória: Vezérlőegység és IO modulok
EAN vonalkód: 8586022930508
A tétel elfogyott…
jYtvjjeizoG3YuGaoa1oSgV6AiHl6y6CQuPpj0oC

Jellemzők

  • 4 univerzális bemenet konfigurálható:
    • NTC hőmérséklet bemenetek ellenállás mérési tartományával 100Ohm-100kOhm +-50Ohm. Mérési eltérés 1 km -es Cat6 kábelen: -0,3 ° C 25 ° C -on.
    • Nyomógombos bemenetek

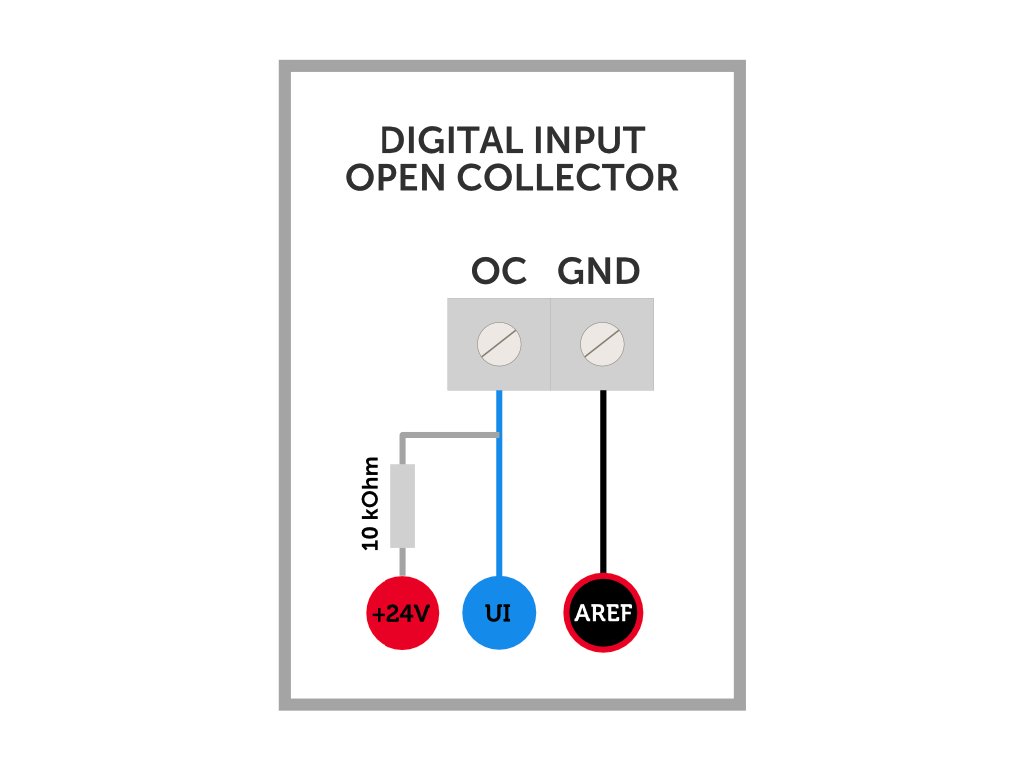

    • Reed / állapot bemenetek
    • Impulzusszámláló bemenetek, frekvencia 200Hz csatornánként, mintavételi frekvencia 400Hz csatornánként, impulzusidő > 2,5 milliszekundum
    • Analóg bemenetek 0-10V, feszültségmérési tartomány 0-26VDC, egyvégű típus, felbontás 12 bit, pontosság a teljes skála 0,1% -a, bemeneti impedancia > 16 kOhm, normál módú elutasítás 50 dB 60 Hz-en, átalakítási idő 1250 milliszekundum
    • 4-20 mA analóg bemenethez 500 Ohm ellenállást kell csatlakoztatni, és a bemeneti minimális feszültség szervizbeállításaiban 2 V-ra kell beállítani (képernyőkép a galériában)

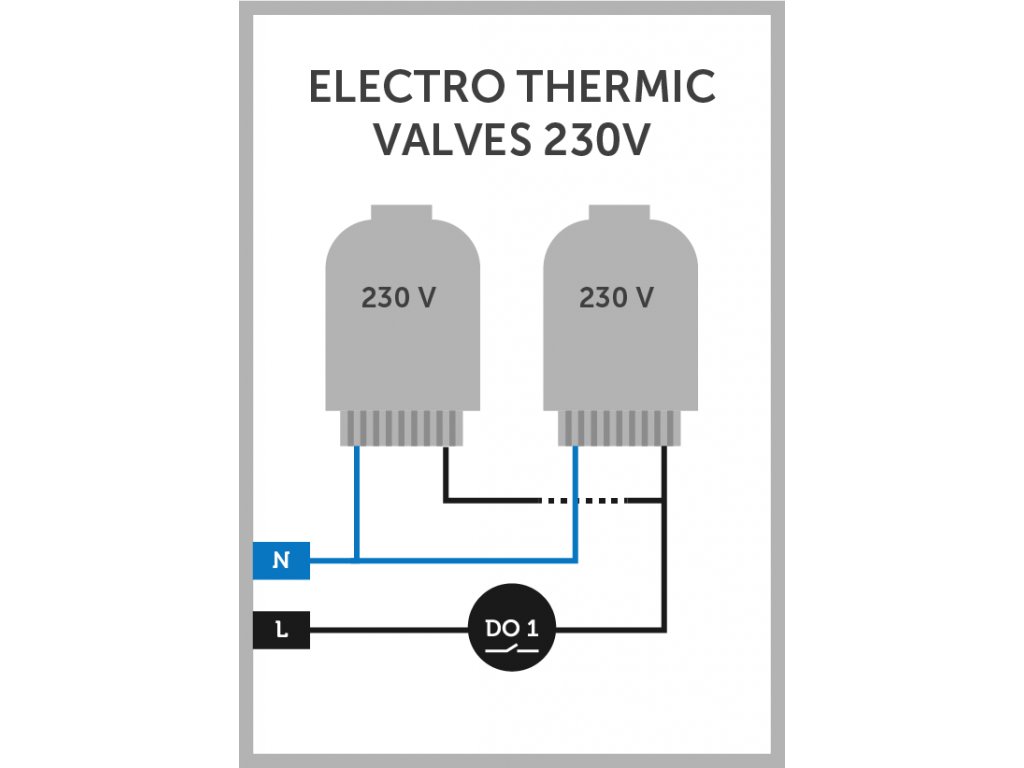

  • 2 potenciálmentes relé kimenet, egyenként 10A, közös potenciál
    • Teljes maximális terhelés 10A
    • Relék élettartama: 30 000 elektromos ciklus 16 A / 250 VAC ohmos terhelésnél (85 °C, 1 s be / 9 s ki), 1 000 000 mechanikai ciklus

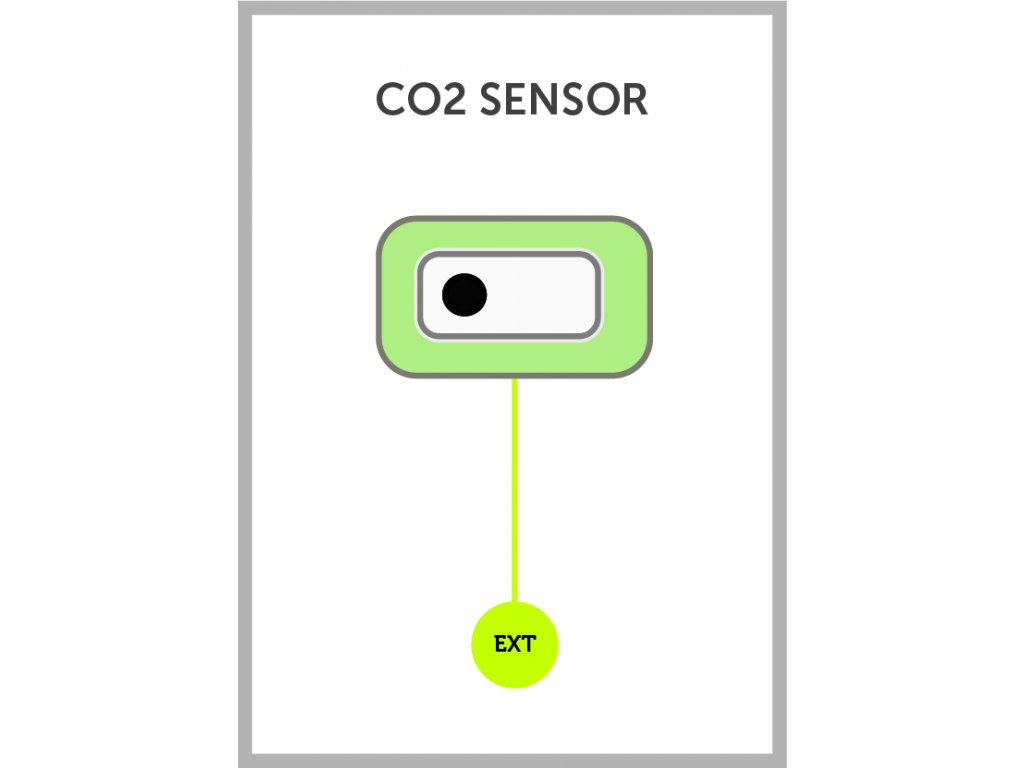

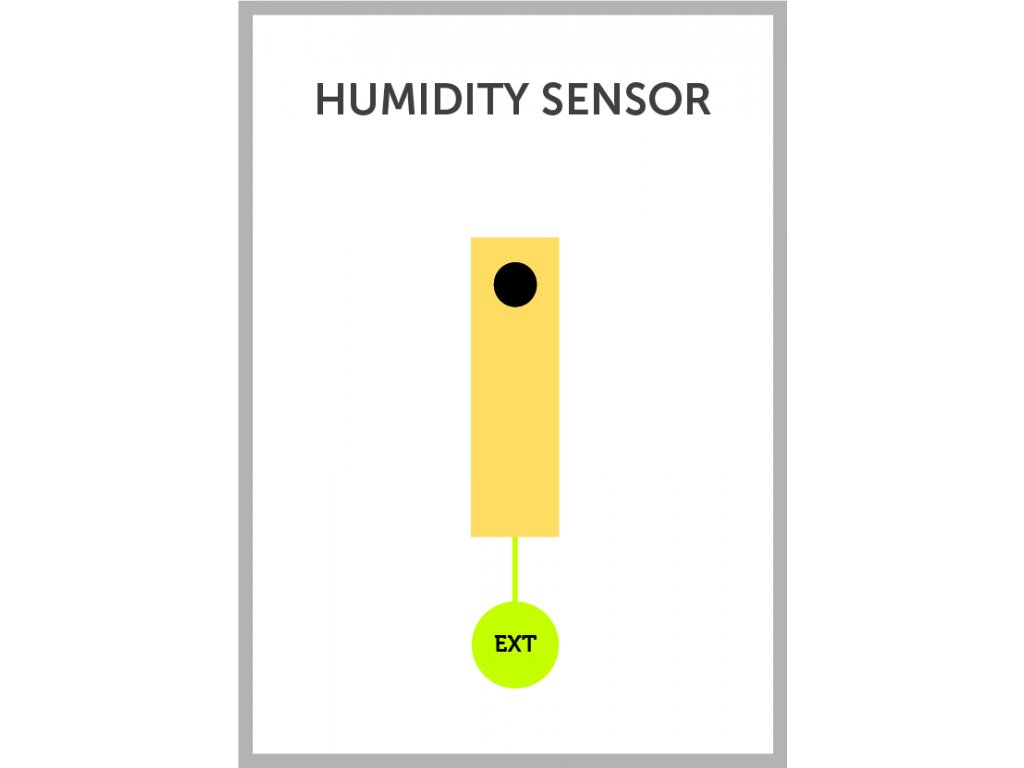

  • EXT csatlakozó CO2-érzékelők vagy hőmérséklet- és páratartalom-érzékelők csatlakoztatásához
  • Tápegység 24VDC +-10%
  • Hongfa HF32FV-16/24-HCTF relék (24 V-os tekercs, 2800 Ω)
  • Fogyasztás a 24 V-os tápegységből:
    • Mindkét relé kikapcsolva: 1,5 W
    • Egy bekapcsolt relé tekercse: 0,2 W (24 V² / 2800 Ω)
    • Mindkét relé bekapcsolva: 1,5 + 2 × 0,2 = 1,9 W
  • Védelem: IP20, üzemi hőmérséklet: -20 és + 55 ° C között
  • Süllyesztett szerelés 68 mm -es csatlakozódobozba. Szélesség 54 mm, magasság 23 mm.

4ui2do rev1.2

Bekötési rajz 4 UI / 2 DO: tápegység (+24V, GND), busz (Bus A, B), relékimenetek (DO 1/COM, DO 2/COM), univerzális bemenetek (UI 1-4/AREF)
Csatlakozó Szín Keresztmetszet AWG Nyomaték Csupaszolás Pinek
Tápellátás Piros 0.13–1.3 mm² 26–16 0.2 Nm 7 mm +24V, GND
Busz Kék 0.13–1.3 mm² 26–16 0.2 Nm 7 mm Bus A, Bus B
Kimenetek Szürke 0.13–1.3 mm² 26–16 0.2 Nm 7 mm DO 1, COM, DO 2, COM
Bemenetek Szürke 0.13–1.3 mm² 26–16 0.2 Nm 7 mm UI 1, AREF, UI 2, AREF
