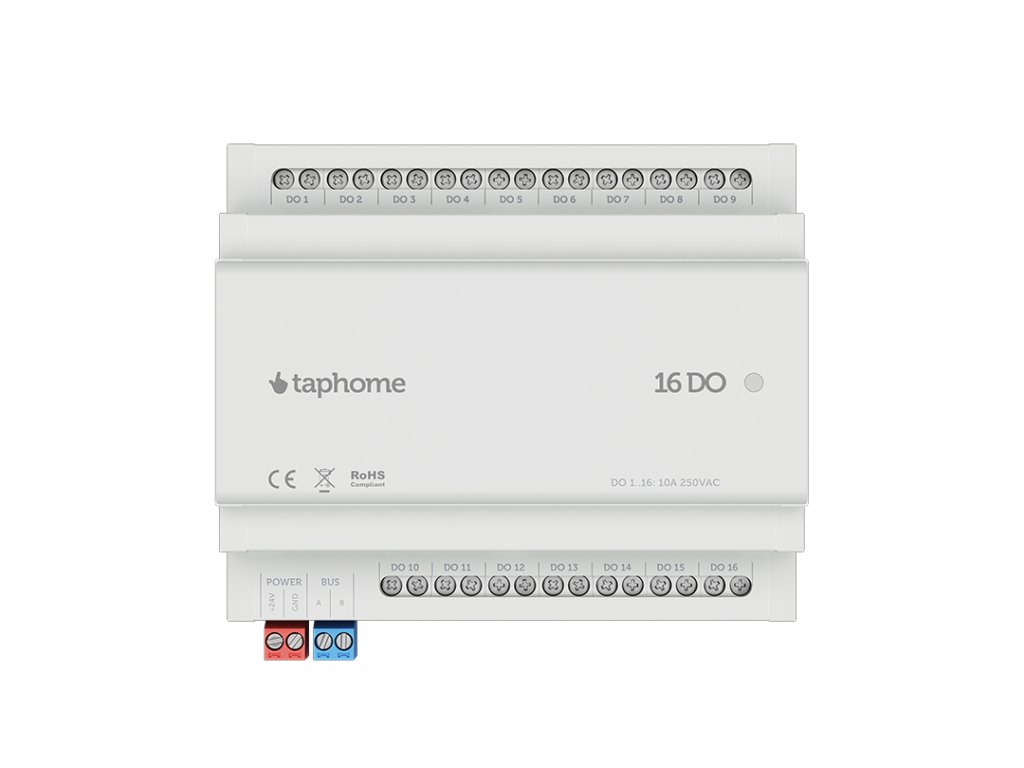

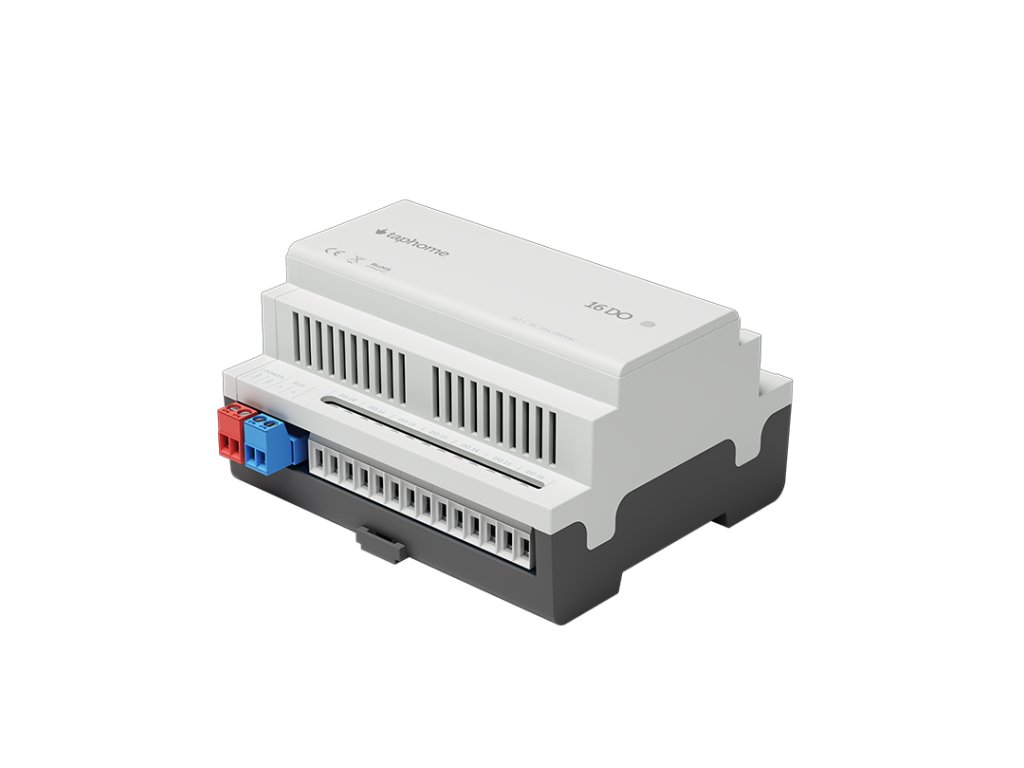

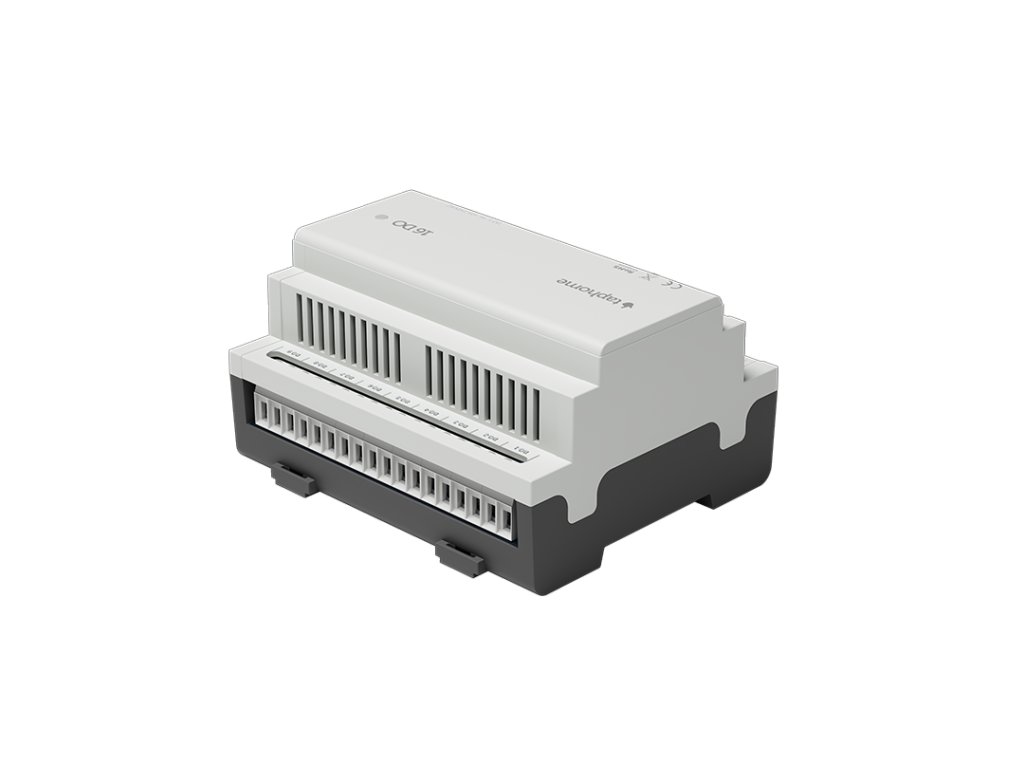

16 DO

Jellemzők

• 16x potenciálmentes relékimenet, 16A.

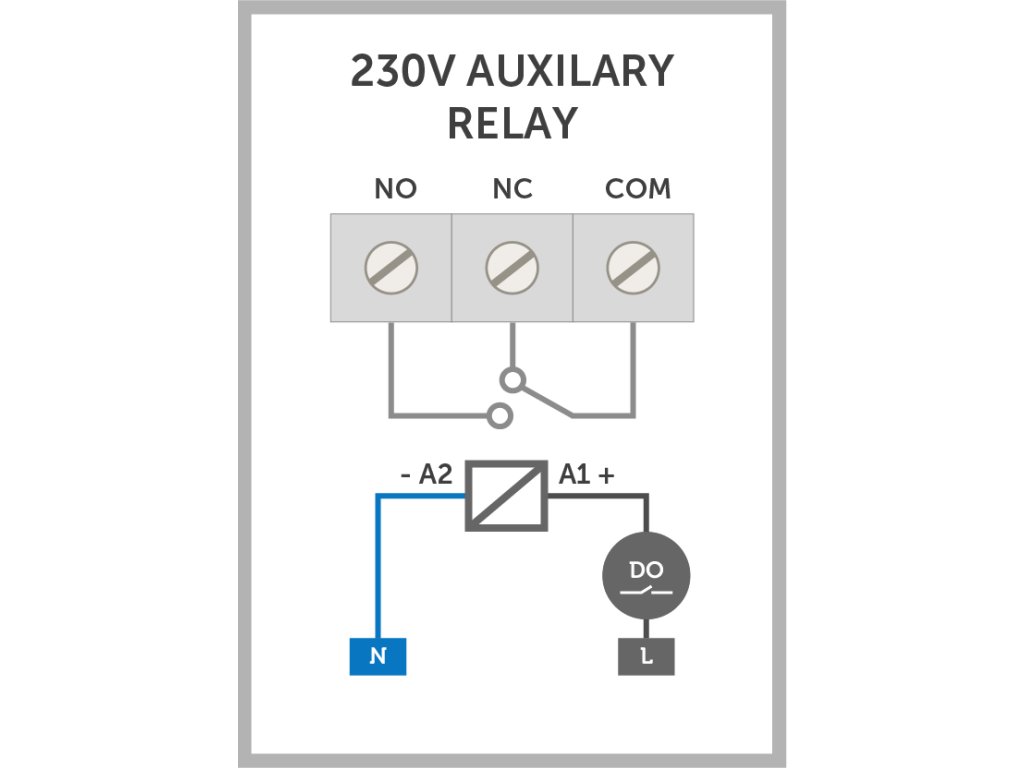

  • 10A feletti tartós terhelésnél vagy induktív/kapacitív terhelésnél javasolt segédrelé használata.
  • A relé élettartama: 3×10⁴ elektromos ciklus 16 A / 250 VAC ohmos terhelésnél (85 °C, 1 s be / 9 s ki), 1×10⁶ mechanikai ciklus.
  • Maximális összterhelés 50A.
  • Az ajánlott értékek ellenállásos terhelésre vonatkoznak. Érintkező anyaga AgSnO₂. Szigetelés: 4 kV a tekercs és az érintkezők között, 1 kV a nyitott érintkezők között. Idők: tON ≤ 10 ms, tOFF ≤ 5 ms.
• Kimeneti konfigurációk:
  • Önálló kapcsolt kimenet

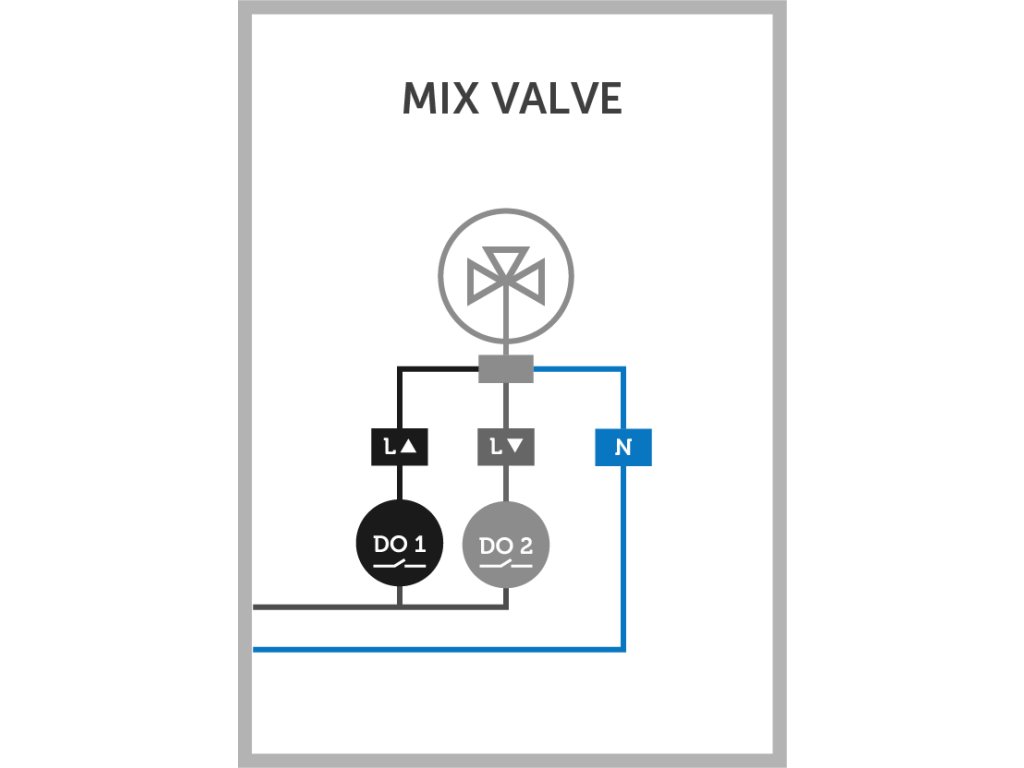

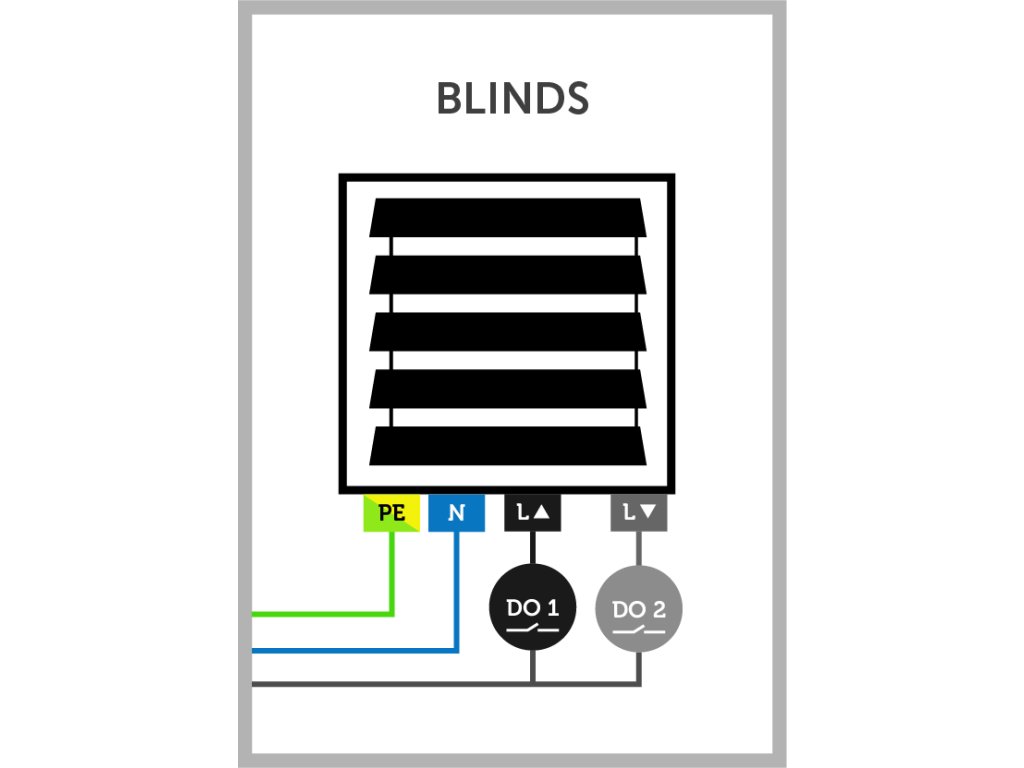

  • AC redőnymotor belső reteszeléssel mindkét kimenet között
  • PWM csak alacsony frekvencián (mechanikus relé – ajánlott ≤ 0,5 Hz, különben jelentősen csökken az élettartam).
• Relék: Hongfa HF32FV-16/24-HCTF(590), 24 V-os tekercs, 2800 Ω
• Fogyasztás a 24 V-os tápegységből:
  • Minden relé kikapcsolva: 1 W
  • Egy bekapcsolt relé tekercse: 0,2 W (24 V² / 2800 Ω)
  • Minden relé bekapcsolva: 1 + 16 × 0,2 = 4,2 W

• Teljesítményveszteség a relék érintkezőin: ~0,16 W 1 A terhelés esetén (hő a kapcsolószekrényben, nem terheli a 24 V-os tápegységet)

• Tápellátás: 24 VDC ±10%

• Védelem: IP20, üzemi hőmérséklet: -20 °C – 40 °C
• DIN sín, 6 modul. Szélesség 107 mm, magasság 59 mm

Bekötési információk

Minden relé potenciálmentes.

• Vezeték keresztmetszet: 0,2–2,5 mm² (AWG 24–12)
• Csavar nyomaték: 0,4 Nm
• Csupaszolási hossz: 6 mm

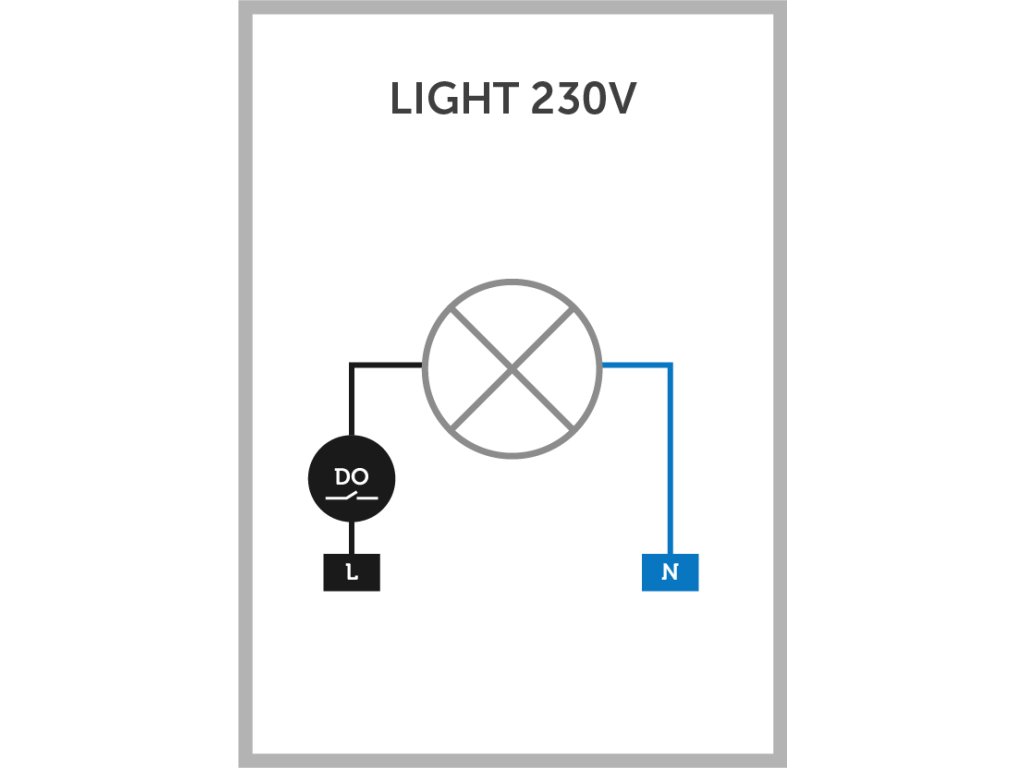

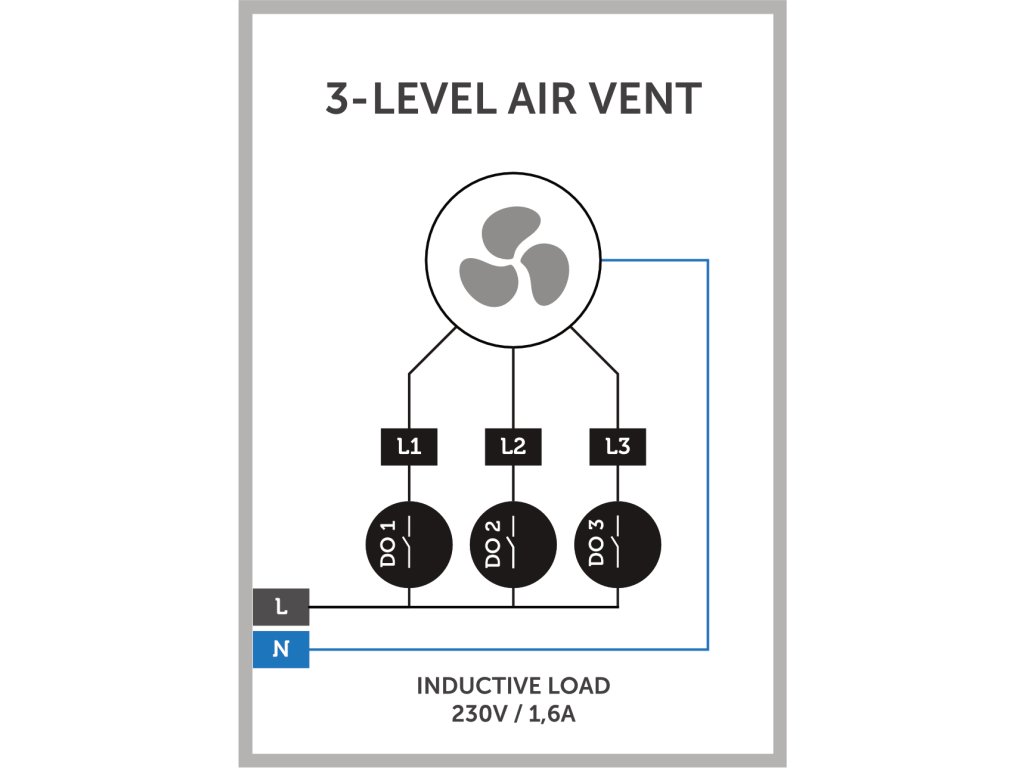

A kimeneteket az alábbiak szerint kösse be:

• A fázist (Lx) az elosztószekrényből kösse az első kimenet első csavaros sorkapcsára.
• Készítsen rövid összekötő kábeleket („hidak”), és kösse őket ugyanarról a sorkapcsról a következő kimenet közös csatlakozójára, majd folytassa így minden kimenetnél, amely ugyanazt a fázist használja.

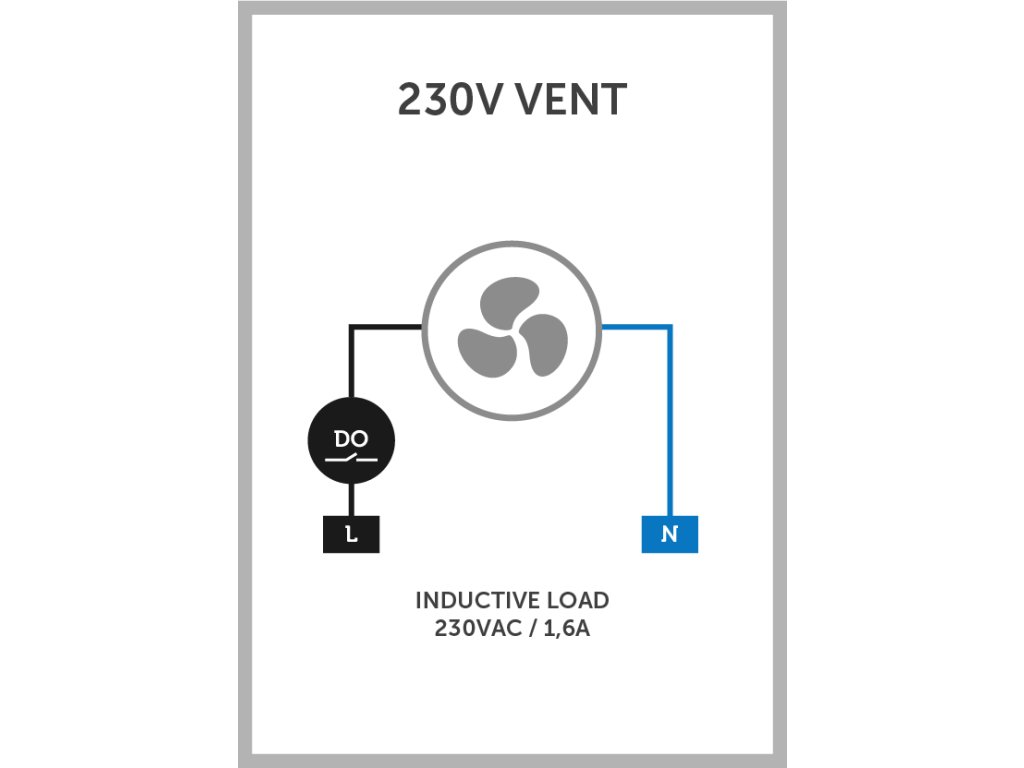

• Minden relékimenet második sorkapcsát kösse a megfelelő fogyasztóhoz (lámpa, aljzat, motor stb.).
• Minden fogyasztó nullavezetőjét (N) közvetlenül a nullasínre kösse, ne a modulon keresztül.
• Szükség esetén több fázis is használható a különböző kimeneti csoportokhoz.
