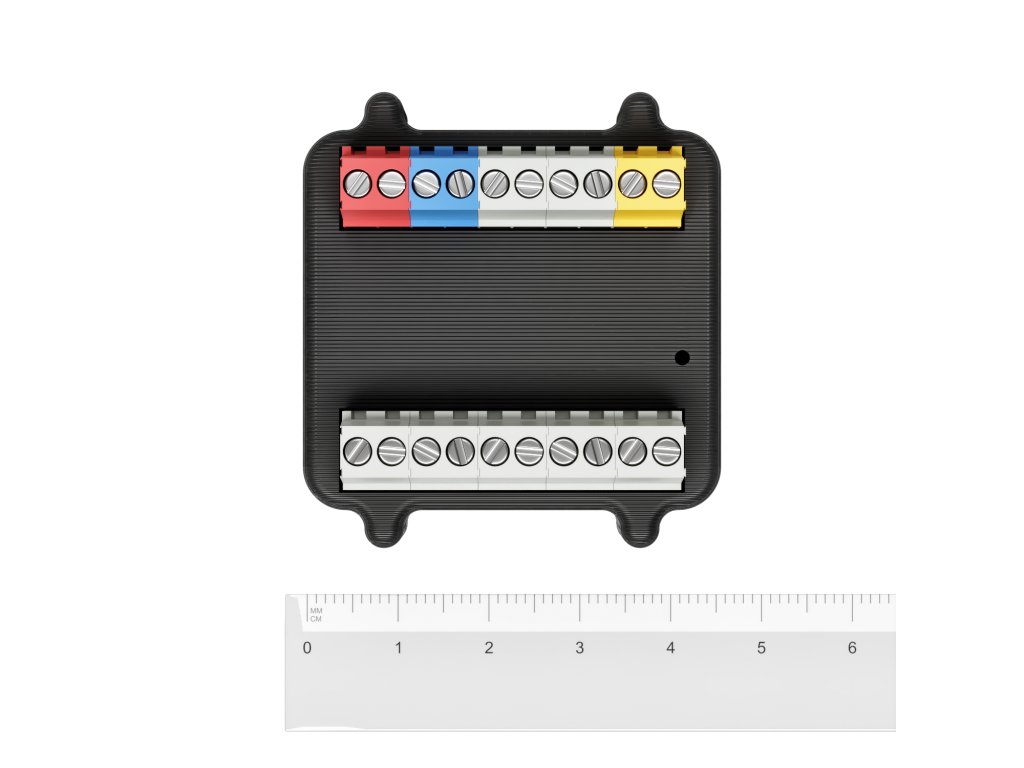

Wiegand Gateway

Komunikační rozhraní vše v jednom pro řízení přístupu. Brána má terminály Wiegand pro integraci čteček karet, klávesnic nebo čteček otisků prstů od jakéhokoli výrobce. Reléové výstupy ovládají zámky dveří. Digitální vstupy zaznamenávají kliku dveří.

Kód: TH-2W-2DI-2DO-FM-1.0

4 214,37 Kč 3 511,98 Kč bez DPH

Kategorie:	Přístupový systém a osvětlení
naskladnenie:	5.10.2024

Vlastnosti

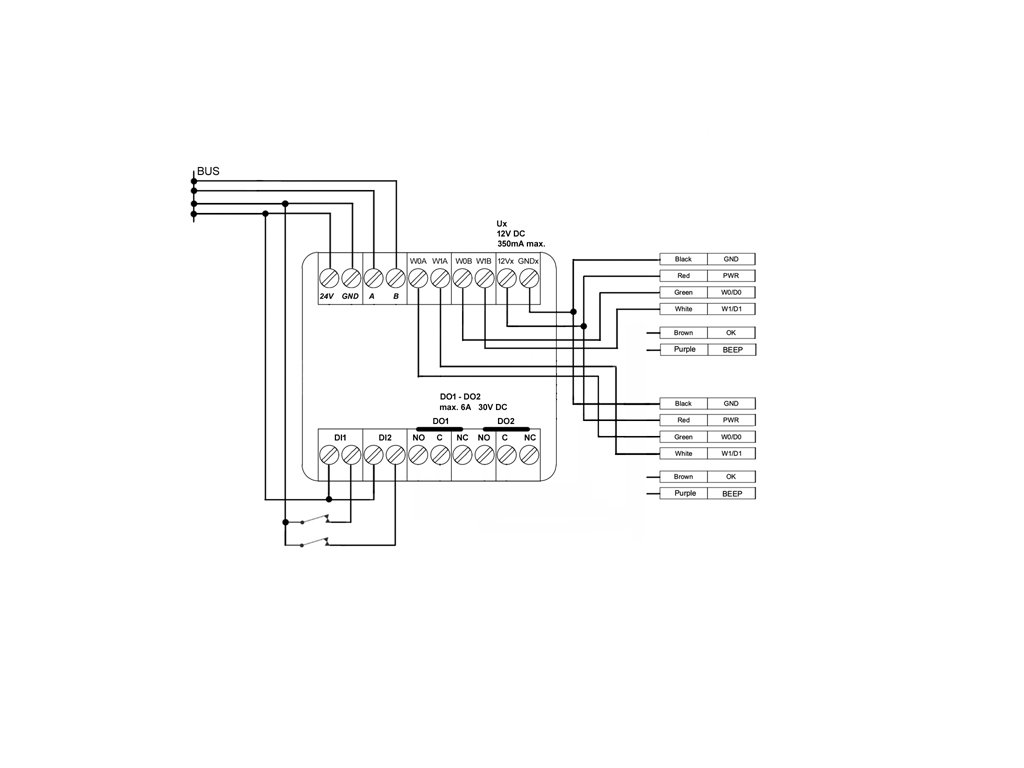

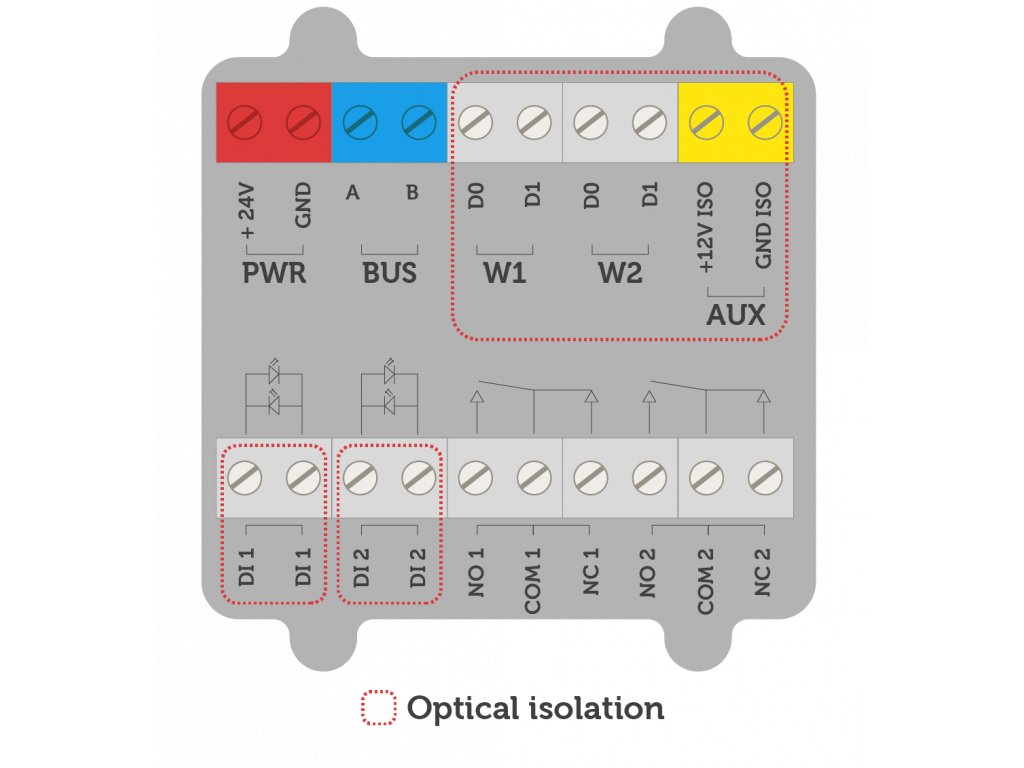

Terminály pro připojení 2 nezávislých zařízení Wiegand (W26, W34). Rozhraní Wiegand W0 a W1 jsou opticky izolována. Typ vstupu: proudový zdroj, Max. zpětné napětí 30VDC, vstupní impedance 5kOhm. Maximální jmenovité izolační napětí 3750V.
2 reléové výstupy 6A / 30VDC se svorkami NO / NC

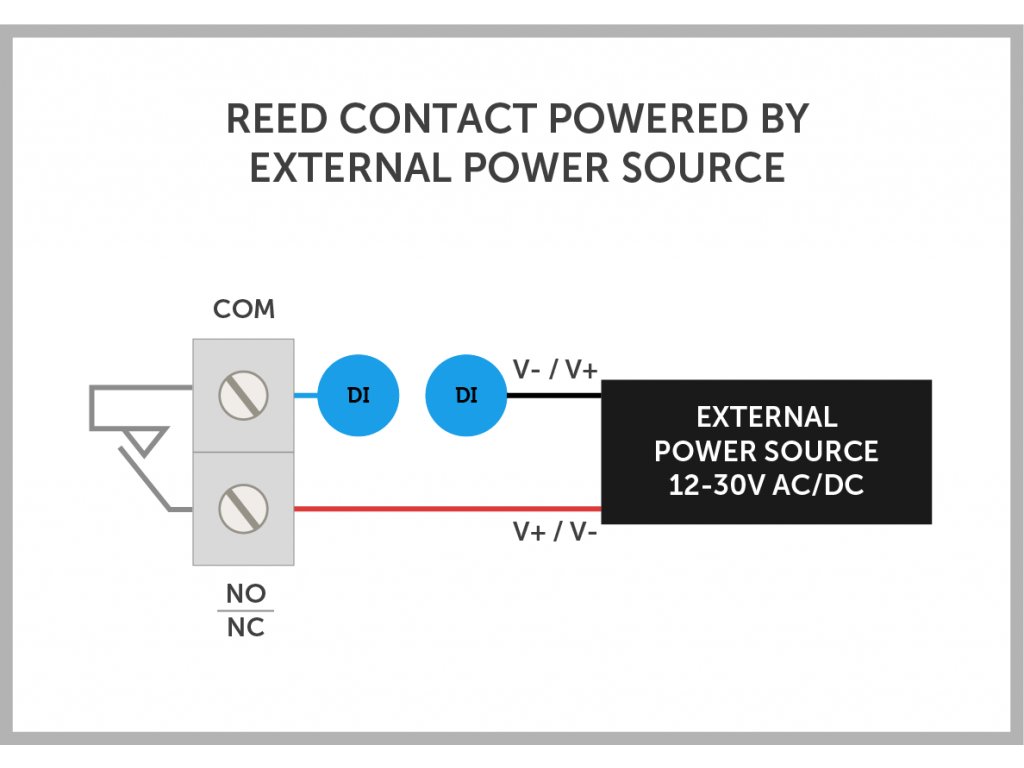

2 digitální bez opticky izolované vstupy. Obousměrný AC vstup, povoleno napětí 12-30V AC/DC, vstupní impedance 12kOhm, ochrana ESD 500W. Maximální jmenovité izolační napětí 3750V.
Konektor 12VDC pro napájení připojených zařízení pro kontrolu přístupu. Převodník 12V/350mA DC/DC na jeden výstup s galvanickým oddělením. Izolační napětí 100V. Zabudovaný OCP (nadproudová ochrana) s automatickým zotavením, OVP (přepěťová ochrana), ESD ochrana 500W.
V případě, že 350mA nestačí na napájení čtečky, musí být propojeny GND obou zdrojů - 24VDC i externího 12VDC zdroje
Pozor na kombinování citacek W26 a W34 - na každé bude stejná přístupová karta identifikována jiným kódem, a tedy systém ji bude rozpoznávat jako 2 rozdílné karty
Spotřeba energie při otevřeném relé: 1 W.
Spotřeba energie při sepnutém relé: 1,5 W.
Spotřeba energie vestavěného převodníku DC/DC 3,6 W.
Napájení 24VDC + -10%
Krytí: IP20, provozní teplota: -20 ° C až + 55 ° C
Instalace pod omítku do 68 mm spojovací skříňky. Šířka 54 mm, výška 23 mm
