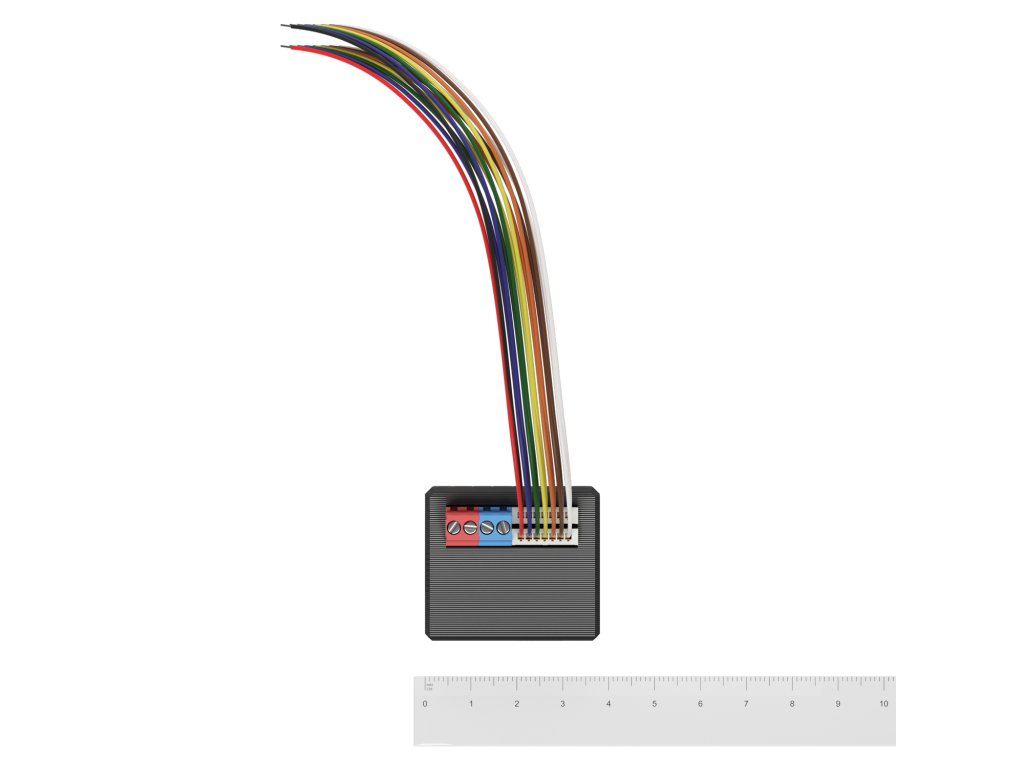

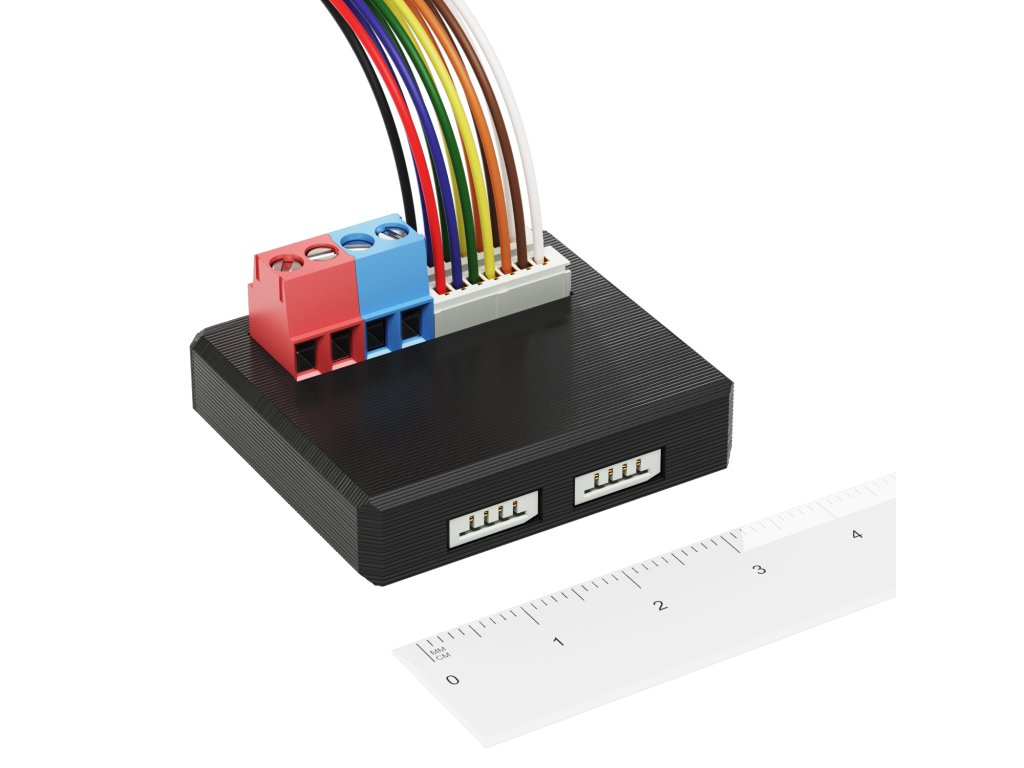

6 UI / 6 UO
Modul převádí vstupy z teplotních čidel a tlačítkové vstupy do interní sběrnicové komunikace. Sériová topologie zapojení kabelů pro tlačítkové vstupy šetří místo v rozvodné skříni, vyžaduje méně datových kabelů a zkracuje se doba instalace. U vstupů z teplotních čidel neexistuje citlivost na délky kabelů, možné ztráty napětí nebo komunikační šum ve srovnání s tradičními analogovými, odporovými nebo 1-vodičovými senzory.
| Kategorie: | Řídící jednotka a IO moduly |
|---|---|
| EAN: | 8586022930591 |
| naskladnenie: | 15.6.2024 |
| Položka byla vyprodána… | |
Vlastnosti
- 6 univerzálních vstupů konfigurovatelných pro:

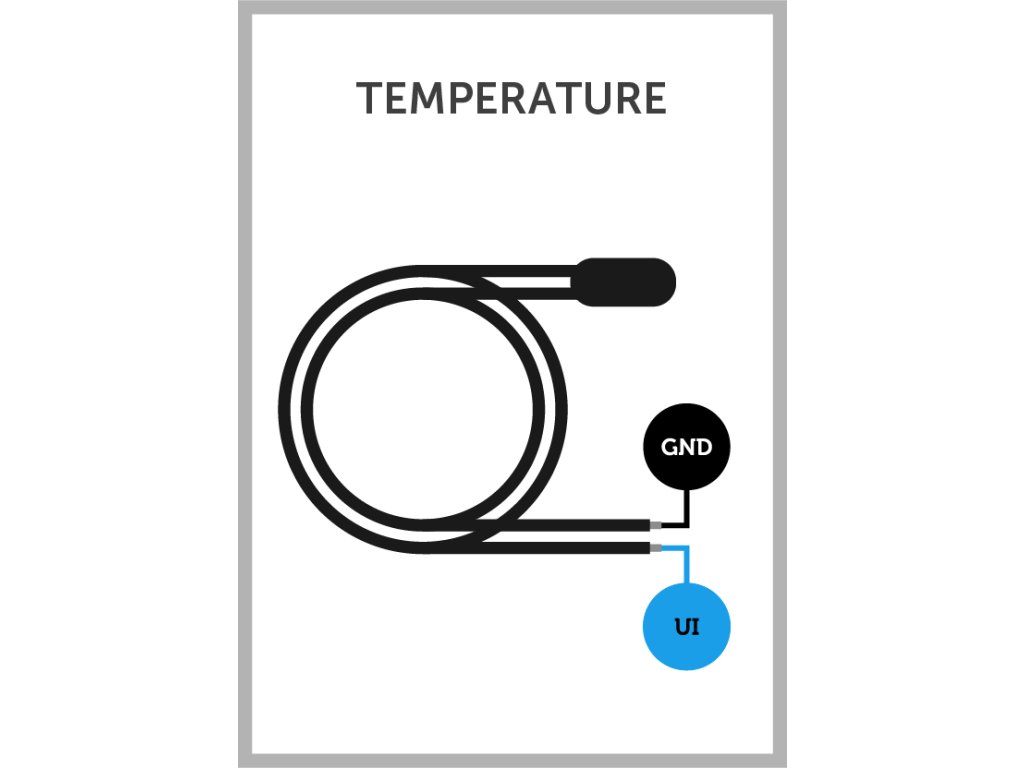

- NTC teplotní vstupy s rozsahem měření odporu 100Ohm - 100kOhm + -50Ohm. Odchylka měření na kabelu 1 km Cat6: -0,3 ° C při 25 ° C.

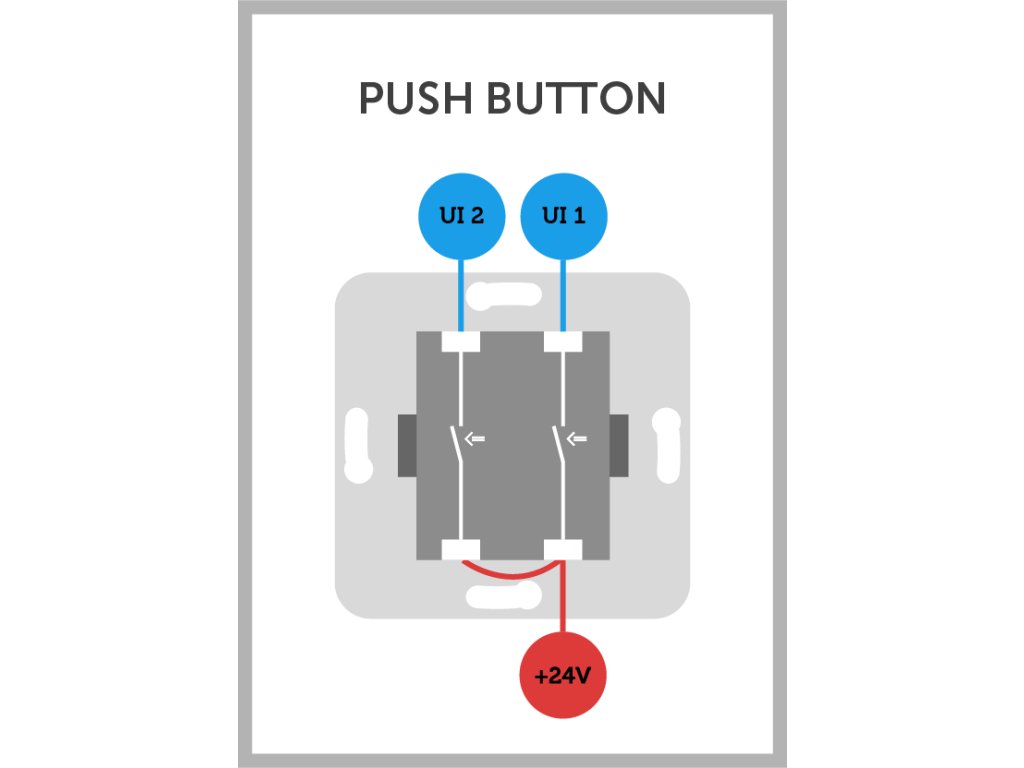

- Tlačítkové vstupy

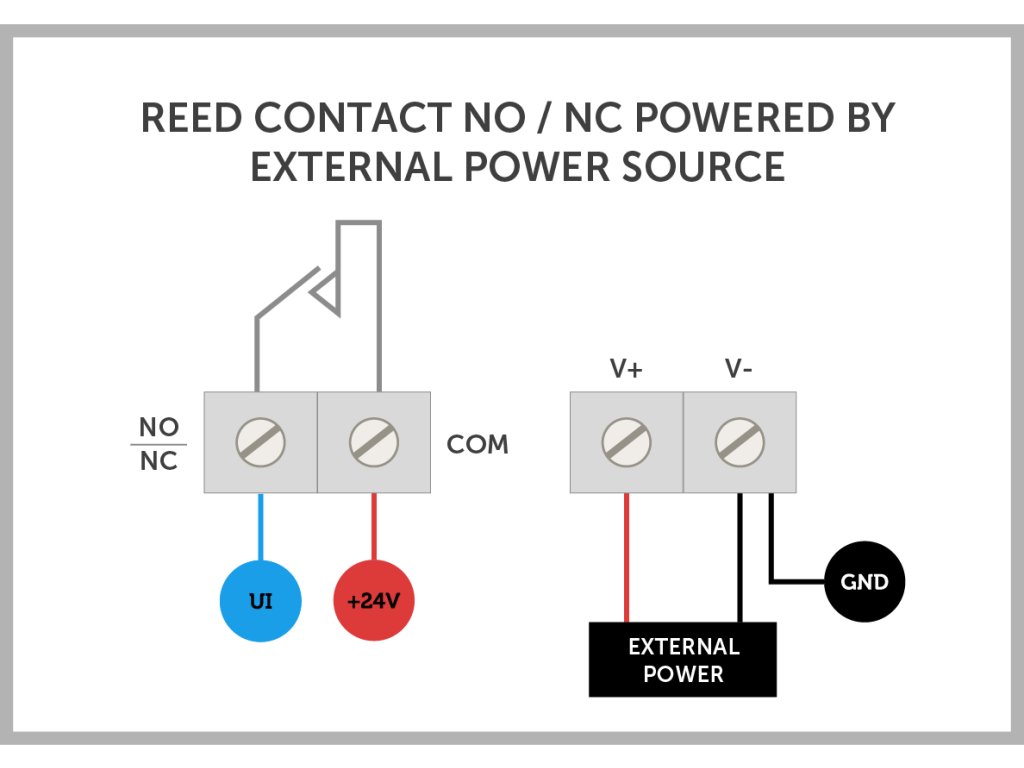

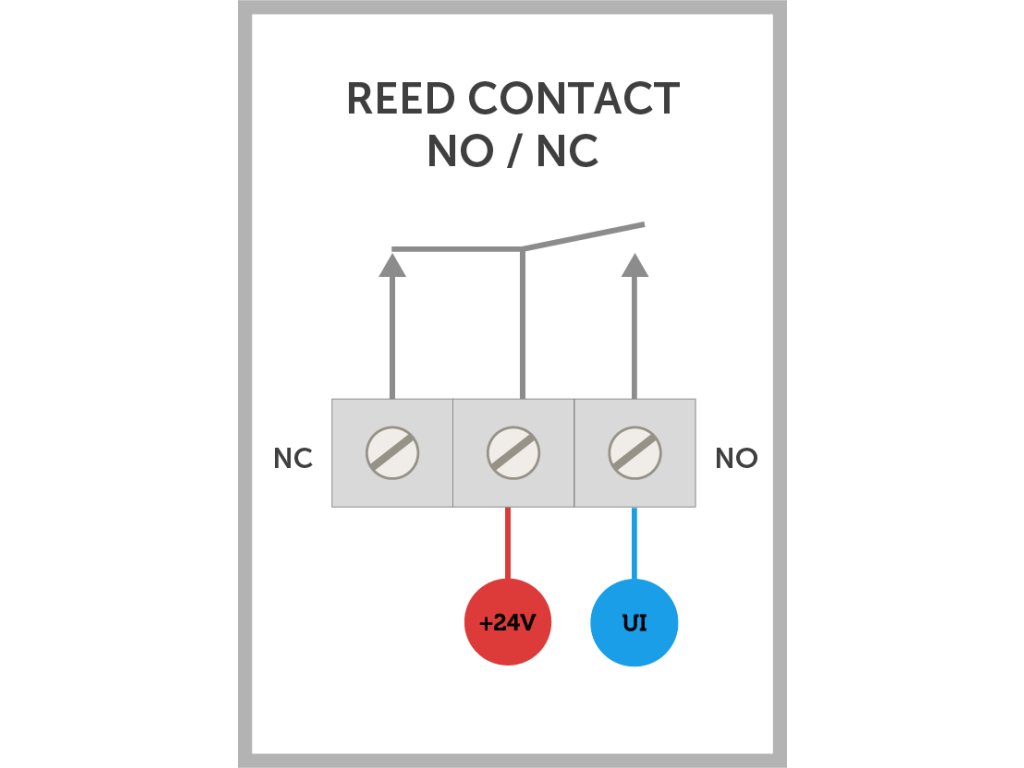

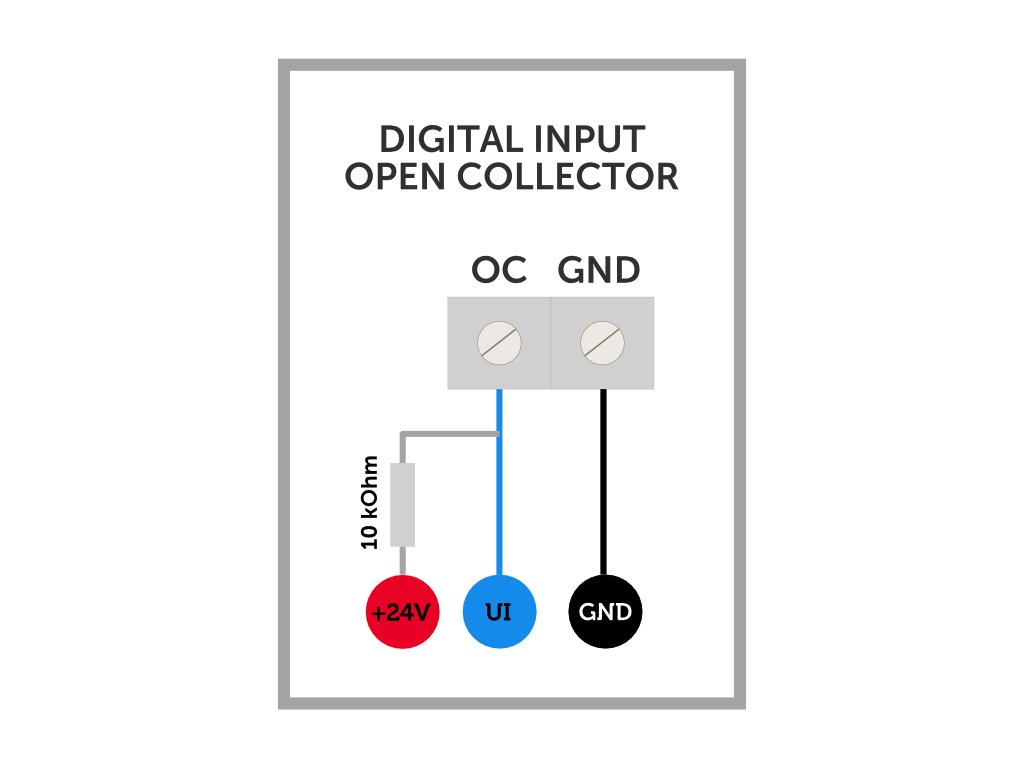

- Stavové / status vstupy

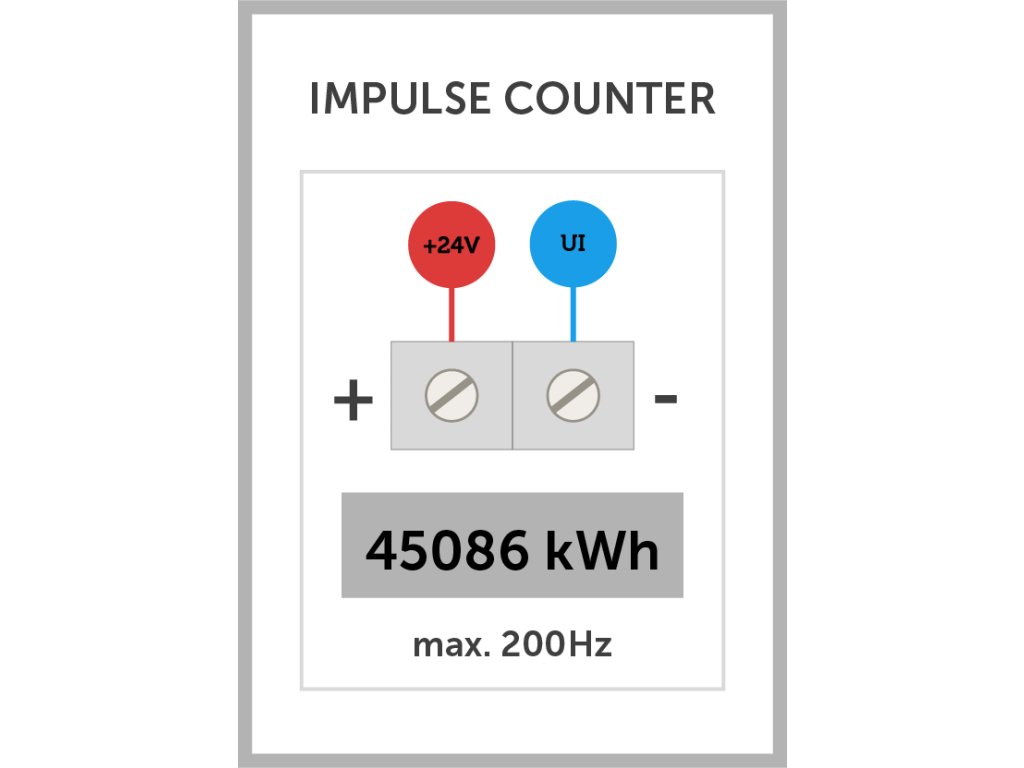

- Vstupy impulsního čítače, frekvence 100 Hz na kanál, vzorkovací frekvence 200 Hz na kanál, doba zapnutí impulsu > 5 milisekund
- Analogové vstupy 0-10V s rozsahem měření napětí 0-12VDC, jednostranný typ, rozlišení 8 bitů, přesnost 0,1% plné stupnice, vstupní impedance > 16kOhm, potlačení v normálním režimu 50dB při 55 Hz, doba konverze 1250 milisekund
- Pro analogový vstup 4-20mA je nutné připojit odpor 500Ohm a nastavit v Servisní nastavení vstupního minimálního napětí na 2V

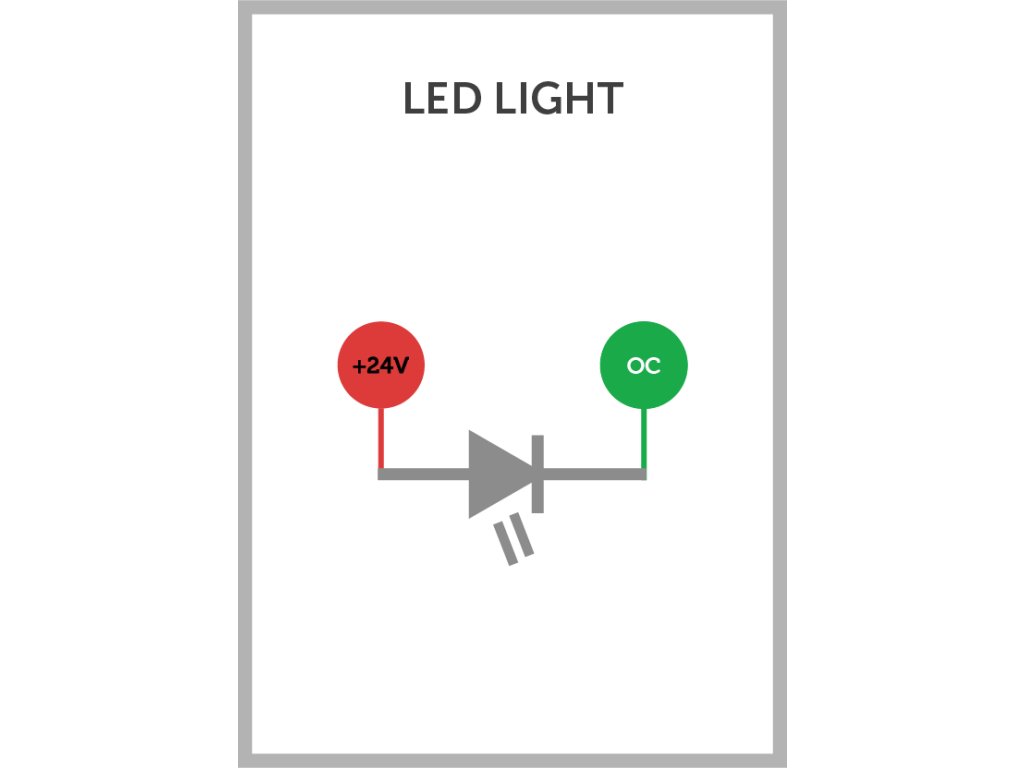

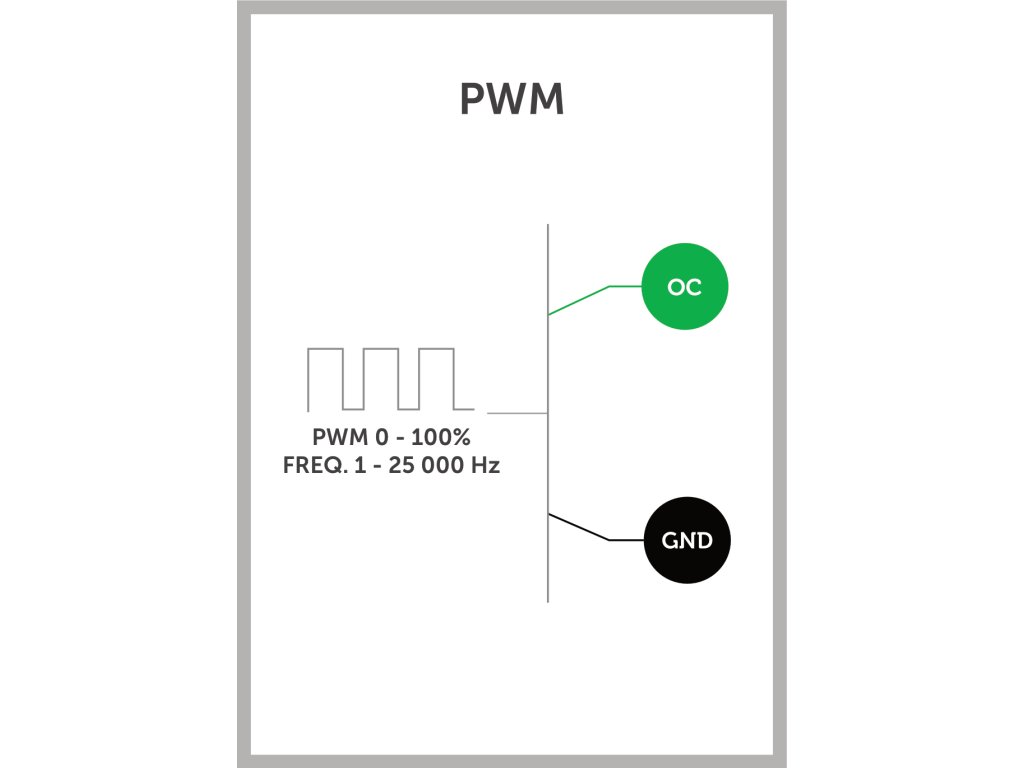

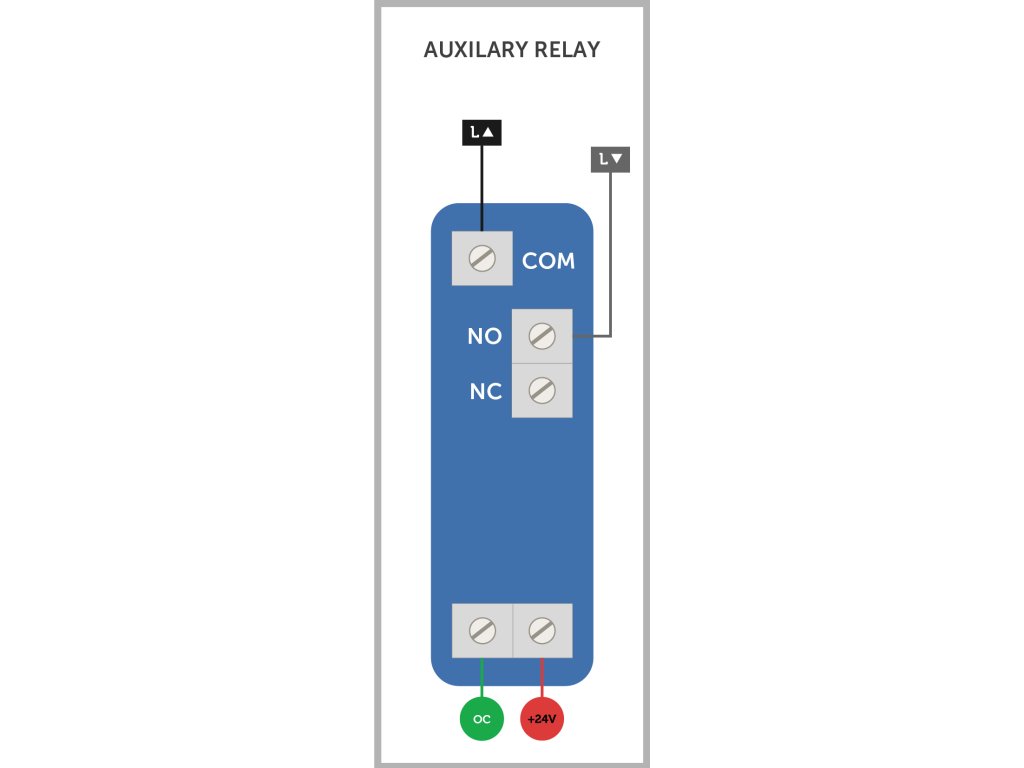

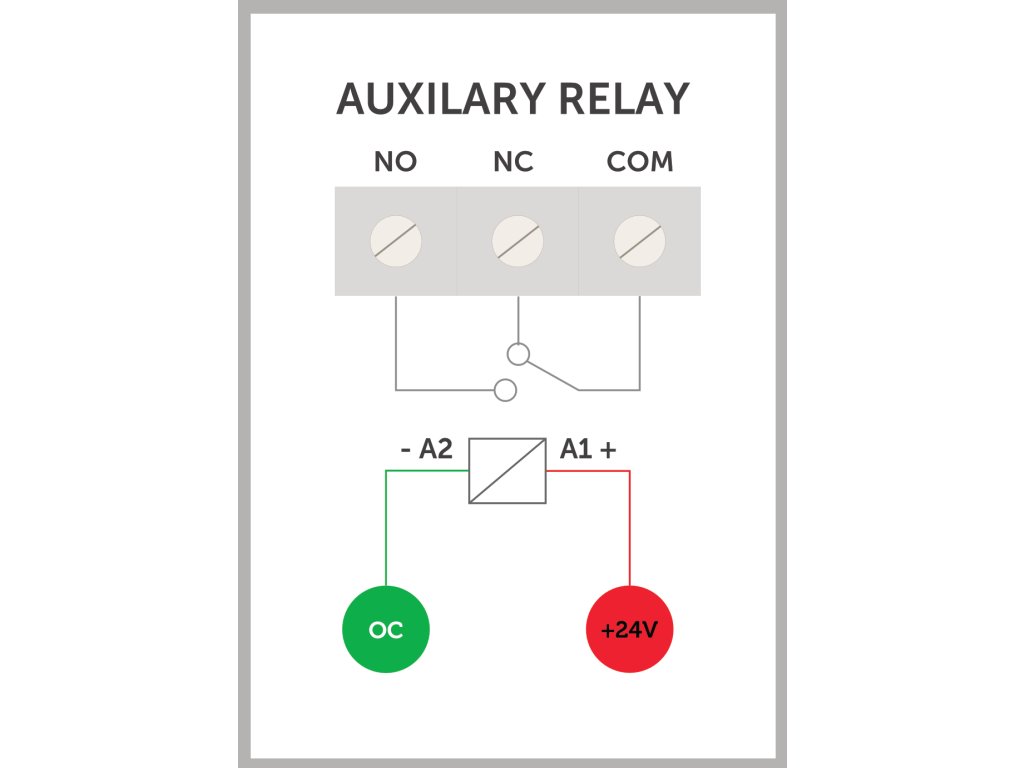

- 6 otevřených kolektorových výstupů pro přepínání LED světel na tlačítkových spínačích, maximální proud 50mA, maximální 24VDC pro každý výstup.

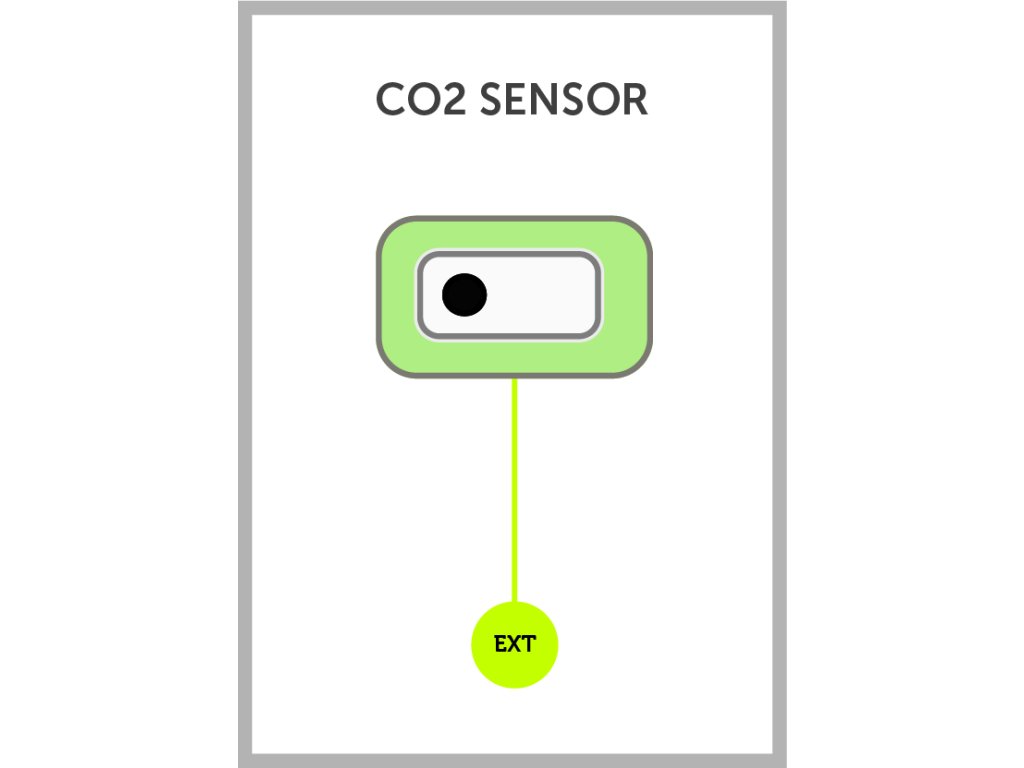

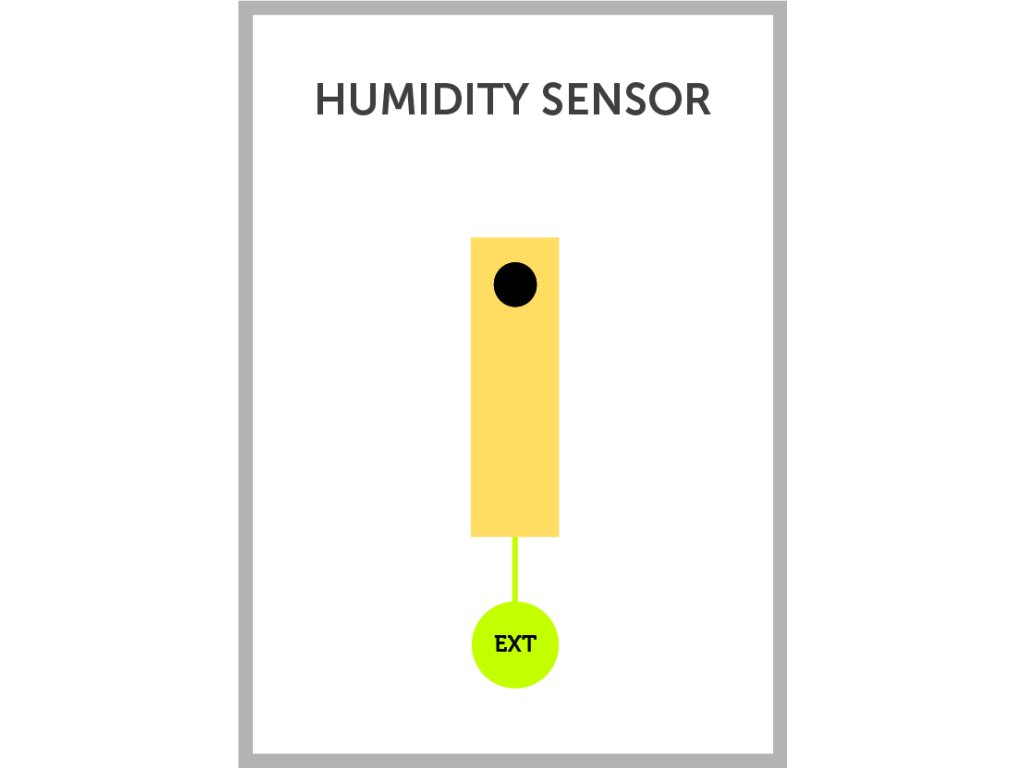

- 2 EXT svorky pro snímač relativní vlhkosti vzduchu a CO2 senzor
- Napájení 24VDC + -10%
- Spotřeba energie 0,4 W
- Provozní teplota: 0 až +55 ° C

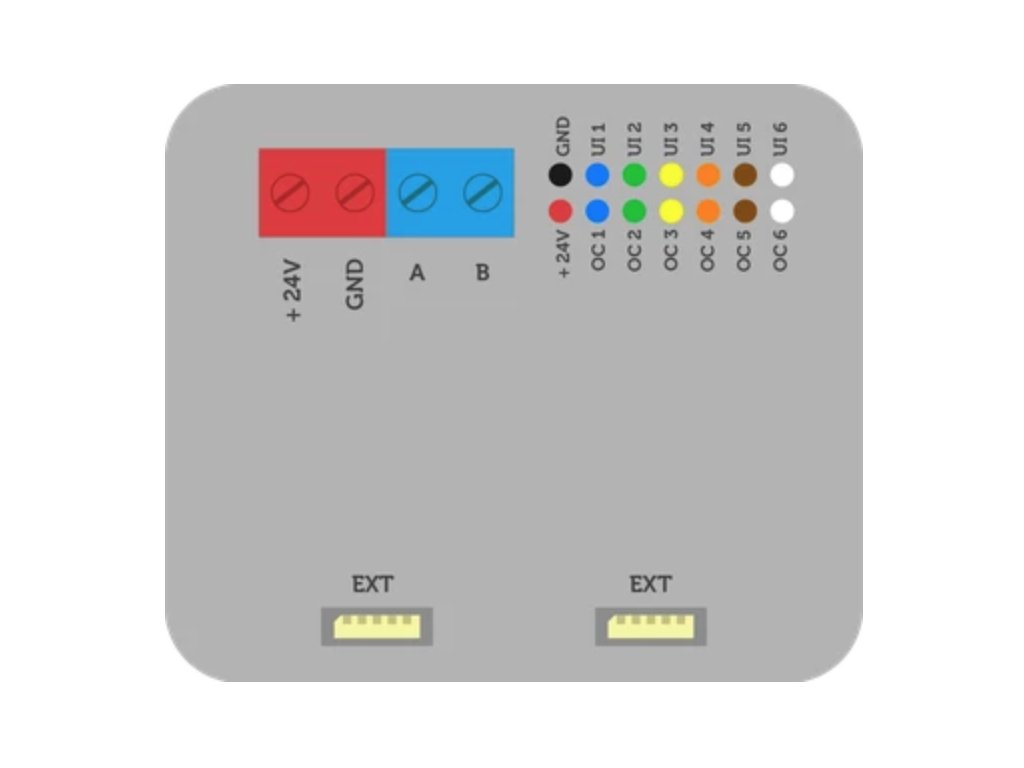

| Konektor | Barva | Průřez | AWG | Moment | Odizolování | Piny |
|---|---|---|---|---|---|---|
| Napájení | Červený | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | +24V, GND |
| Sběrnice | Modrý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | Bus A, Bus B |
| EXT senzory | EXT 1, EXT 2 | |||||
| Vstupy | GND, UI 1, UI 2, UI 3, UI 4, UI 5, UI 6 | |||||
| Výstupy | +24V, UO 1, UO 2, UO 3, UO 4, UO 5, UO 6 |
