4UI / 2DO
S tímto modulem lze kabely pokládat jako v klasické elektrické instalaci. To vede k kombinované úspoře jak kabelů, tak práce při pokládání. Topologie seriové kabeláže pro vstupy tlačítek a vstupů teplotních senzorů šetří místo v rozvodné skříni, je zapotřebí méně datových kabelů a zkracuje se doba instalace.
| Kategorie: | Řídící jednotka a IO moduly |
|---|---|
| EAN: | 8586022930508 |
| naskladnenie: | 15.11.2025 |
Vlastnosti
- 4 univerzální vstupy konfigurovatelné pro:
- Teplotní vstupy NTC s rozsahem měření odporu 100Ohm-100kOhm +-50Ohm. Odchylka měření na 1 km kabelu Cat6: -0,3 °C při 25 °C.

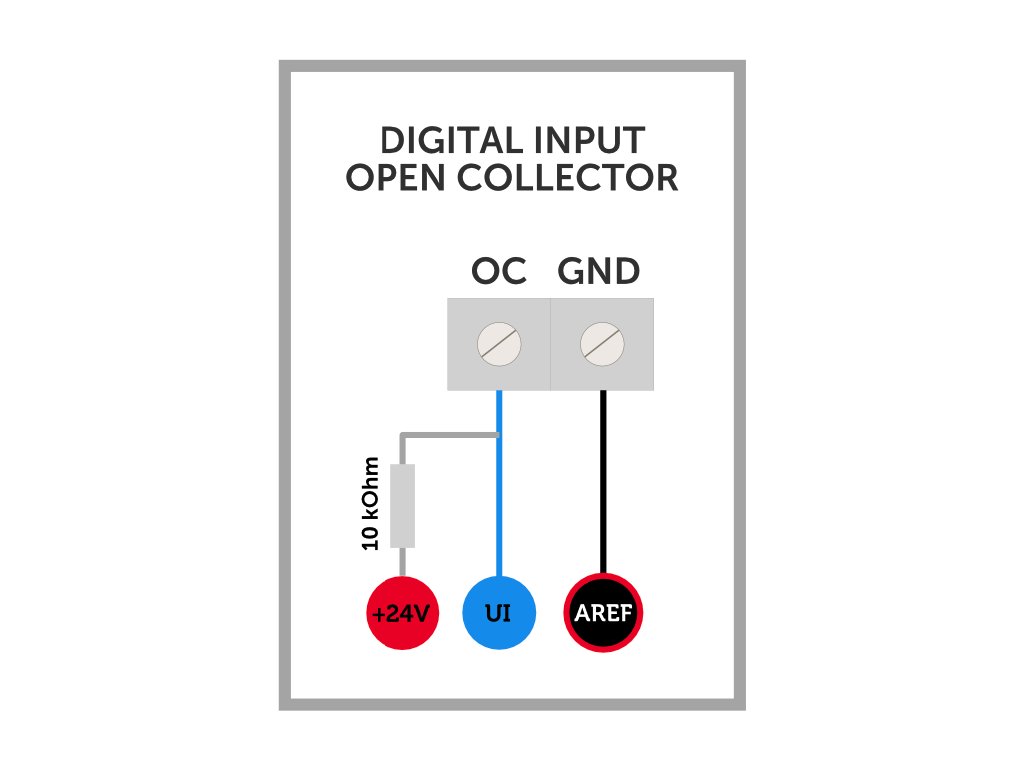

- Tlačítkové vstupy
- Jazýčkové / stavové vstupy
- Vstupy čítače impulsů, frekvence 200 Hz na kanál, vzorkovací frekvence 400 Hz na kanál, čas zapnutí > 2,5 milisekundy
- Analogové vstupy 0-10 V s rozsahem měření napětí 0-26 VDC, jednostranný typ, rozlišení 12 bitů, přesnost 0,1 % plného rozsahu, vstupní impedance > kOhm, potlačení souhlasného rušení 50 dB při 60 Hz, doba převodu 1250 milisekund
- Pro analogový vstup 4-20mA je nutné připojit odpor 500Ohm a nastavit v Servisním nastavení vstupního minimálního napětí na 2V (snímek obrazovky v galerii)

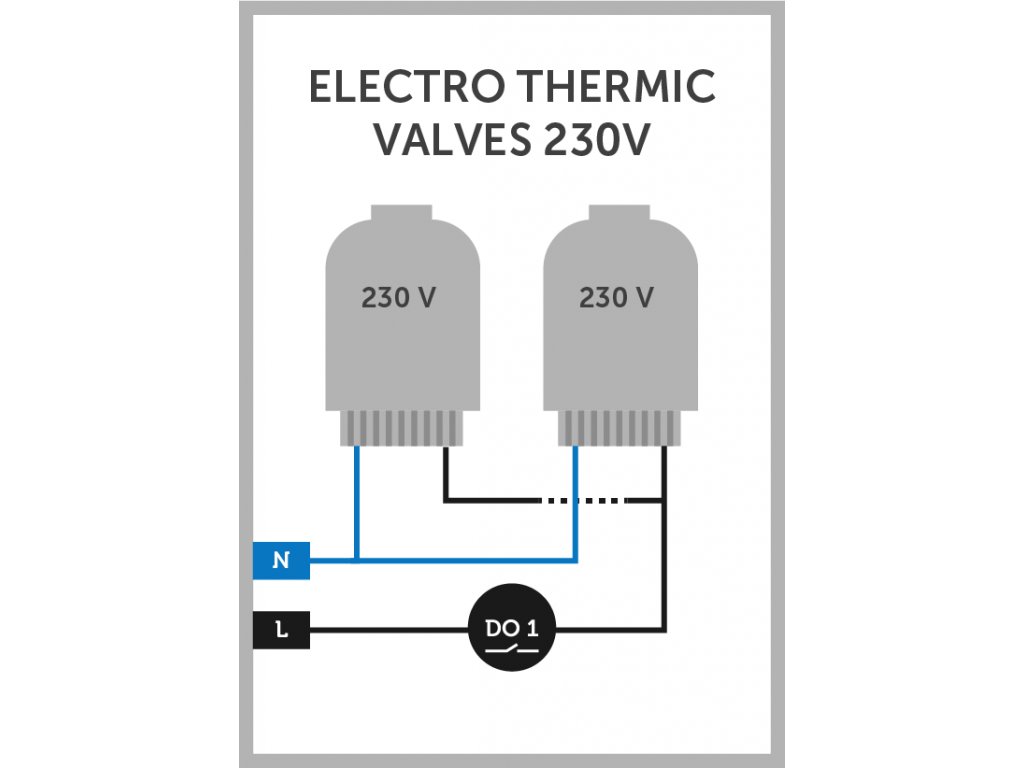

- 2 bezpotenciálové reléové výstupy, každý 10A, společný potenciál, spínací proud 500A/2ms
- Celkové maximální zatížení 10A
- Životnost relé: 60 000 cyklů při maximálním zatížení, 10 milionů cyklů při průměrném zatížení

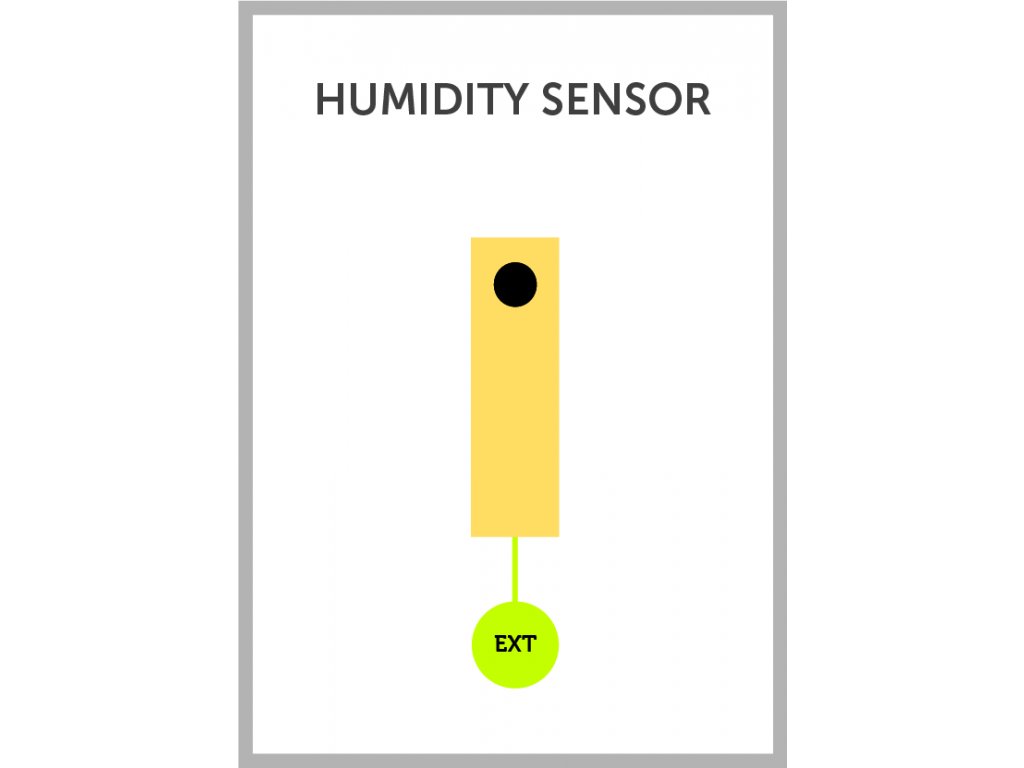

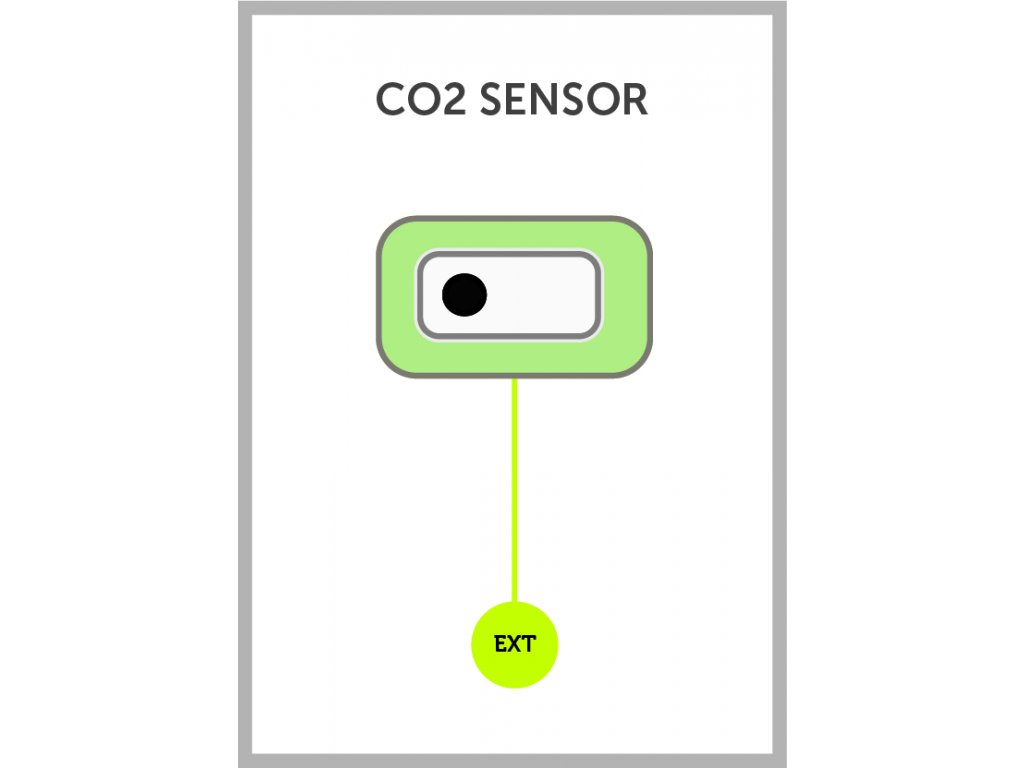

- EXT terminál pro připojení CO2 čidel nebo čidel teploty a vlhkosti vzduchu
- Napájení 24VDC +-10 %
- Spotřeba energie 1,5W
- Krytí: IP20, provozní teplota: -20 až + 55 °C
- Zapuštěná montáž do spojovací krabice 68 mm. Šířka 54 mm, výška 23 mm.
| Konektor | Barva | Průřez | AWG | Moment | Odizolování | Piny |
|---|---|---|---|---|---|---|
| Napájení | Červený | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | +24V, GND |
| Sběrnice | Modrý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | Bus A, Bus B |
| Výstupy | Šedý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | DO 1, COM, DO 2, COM |
| Vstupy | Šedý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | UI 1, AREF, UI 2, AREF |
