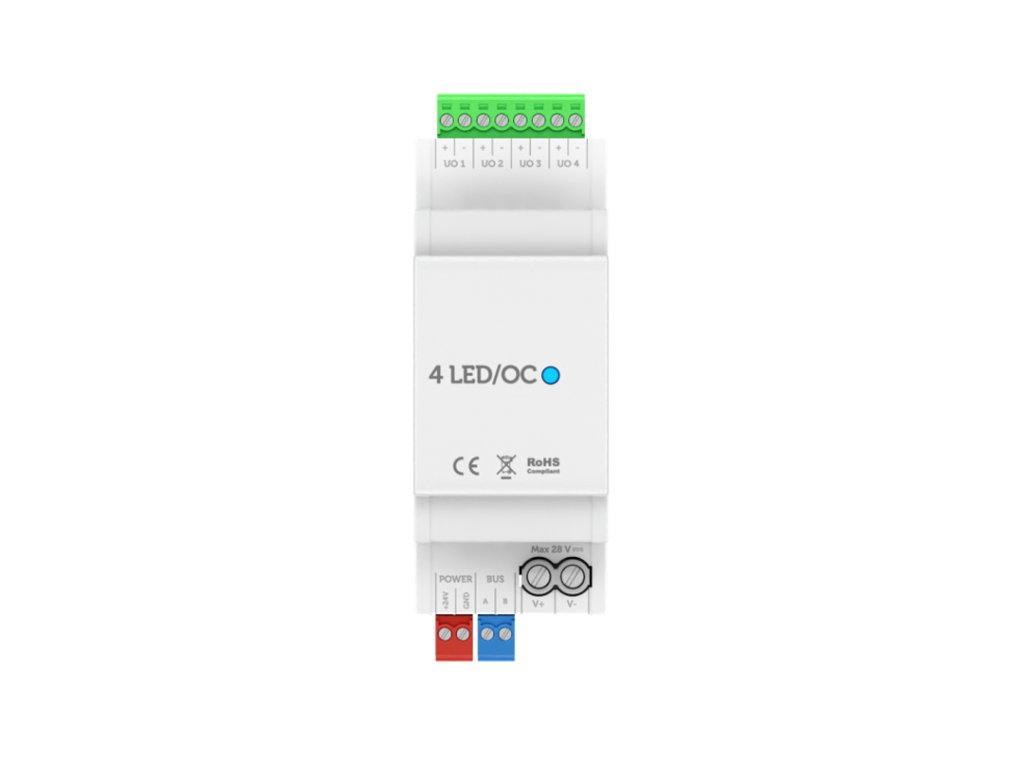

4-kanálový LED/OC modul
Čtyřkanálový PWM LED modul pro konstantní napětí. Výstupy konfigurovatelné jako 4 samostatné kanály, 2 kanály pro laditelnou bílou (tunable white) nebo 1 RGBW kanál.
| Kategorie: | Řídící jednotka a IO moduly |
|---|---|
| EAN: | 8586022930416 |
| Položka byla vyprodána… | |
Proč zvolit 4-kanálový LED/OC modul?
- 3 režimy v jednom – výstup s otevřeným kolektorem, LED stmívač nebo RGB/RGBW
- Ideální pro menší projekty – 4 výkonné kanály za zlomek ceny většího modulu
- Úspora místa – pouze 2 moduly na DIN liště
Typická použití
- Tunable White ovládání (teplá večer, studená přes den)
- RGB podsvícení
- 2× nebo 4× nezávislé LED pásky
- RGB výkladní osvětlení
Vlastnosti
- 4 LED/OC výstupy (otevřený kolektor) konfigurovatelné jako:
- Výstup s otevřeným kolektorem – digitální výstupy
- LED stmívač – pracuje s LED světly s konstantním napětím (např. LED pásky), frekvence nastavitelná až na 25 kHz (výchozí 587 Hz)
- Laditelná bílá (tunable white) – 2 stmívané výstupy pro LED pásky s teplou a studenou bílou
- RGB/RGBW – 3 nebo 4 výstupy pro plné barevné spektrum
- Elektrické parametry:
- Maximální proud: 6 A DC na kanál
- Celkové maximální zatížení: 16 A
- Maximální napětí: 28 V DC na kanál
- Doporučená délka kabelu mezi světlem a modulem:
- 30 m pro kabel 1,5 mm²
- 45 m pro kabel 2,5 mm²
- Stupeň krytí IP20, provozní teplota: -20 °C až +55 °C
- Maximální ztrátový výkon: 3 W
- Napájení: 24 V DC ±10 %
- Komunikace: TapHome Bus (připojení k Core jednotce)
- Ochranné funkce: Elektronická zkratová a tepelná ochrana
- Typ svorkovnic: Šroubovací
- Signálové svorky (3,50 mm):
- Průřez vodičů: 0,14–1,5 mm² (AWG 30–14)
- Utahovací moment: 0,2–0,25 Nm
- Délka odizolované části: 6,5–7,5 mm
- Napájecí svorky (6,35 mm):
- Průřez vodičů: 0,34–4,0 mm² (AWG 26–10)
- Utahovací moment: 0,5 Nm
- Délka odizolované části: 7,2 mm
- Montáž na DIN lištu, 2 moduly. Rozměry: šířka 36 mm, výška 59 mm, hloubka 60 mm
Příklad výpočtu zatížení
Pro 24V LED pásek s příkonem 12 W/m:
- Proud na metr: 12 W / 24 V = 0,5 A/m
- Maximální délka pásku na jeden výstup: 6 A / 0,5 A/m = 12 m
- Při delším pásku použijte více výstupů
- U RGB/RGBW pásků vydělte celkový příkon 3 nebo 4
Celková kapacita modulu: 16 A × 24 V = 384 W, což odpovídá maximálně 32 m LED pásku s příkonem 12 W/m.
Porovnání s jinými moduly
| Vlastnost | 4 LED/OC | 12 LED/OC | 4 Dim |
|---|---|---|---|
| Napětí | 24 V DC | 24 V DC | 230 V AC |
| Kanály | 4 | 12 | 4 |
| Max. proud/kanál | 6 A | 4 A | 100 VA |
| Nejlepší pro | Malé LED projekty | Velké RGBW instalace | Klasické žárovky |
| Konektor | Barva | Průřez | AWG | Moment | Odizolování | Piny |
|---|---|---|---|---|---|---|
| Výstupy | Šedý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | UO1+, UO1−, UO2+, UO2−, UO3+, UO3−, UO4+, UO4− |
| Napájení LED | Šedý | 0.34–4 mm² | 26–10 | 0.5 Nm | 7.2 mm | V+, V− |
| Napájení | Červený | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | +24V, GND |
| Sběrnice | Modrý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | Bus A, Bus B |
