4 AO

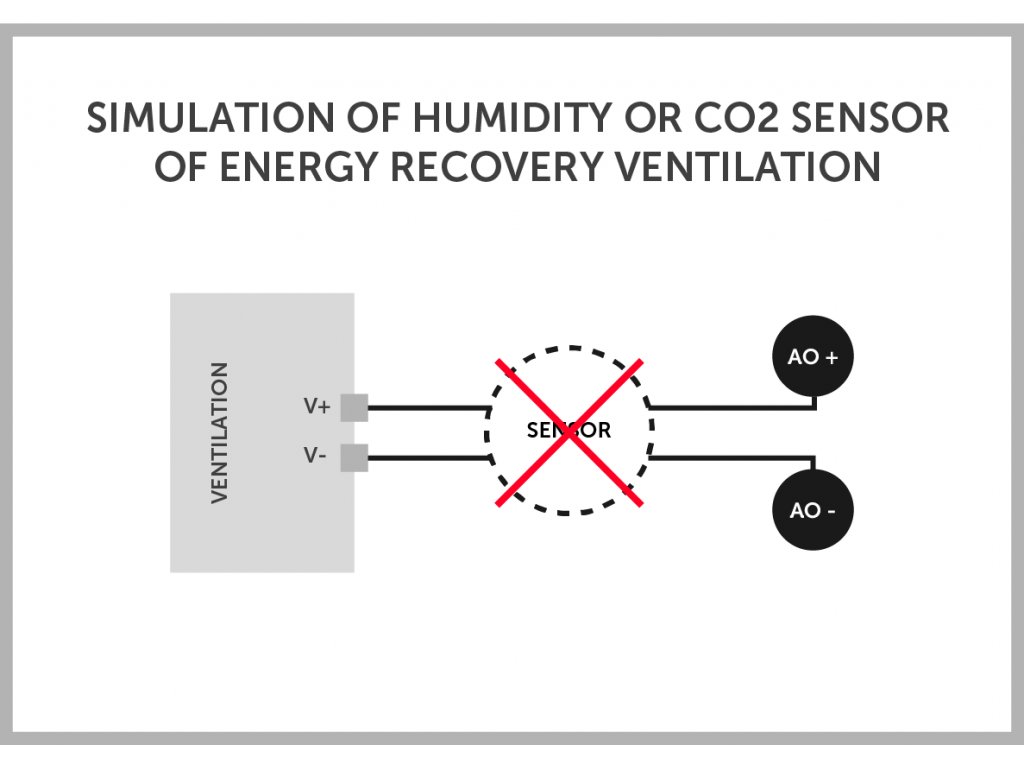

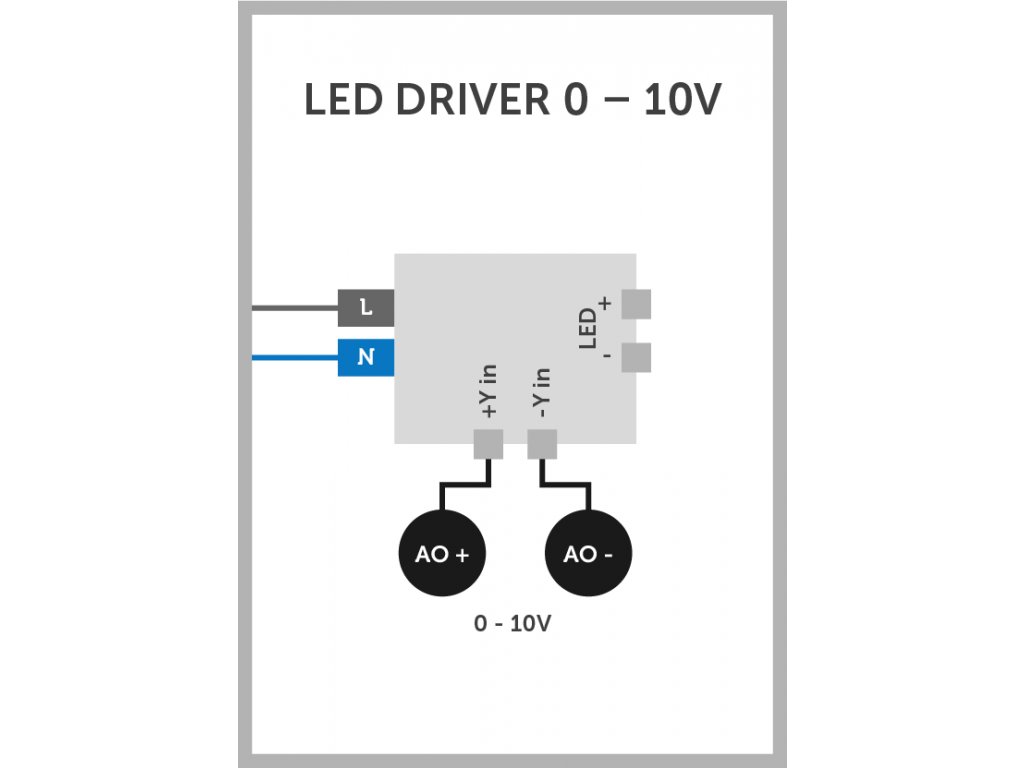

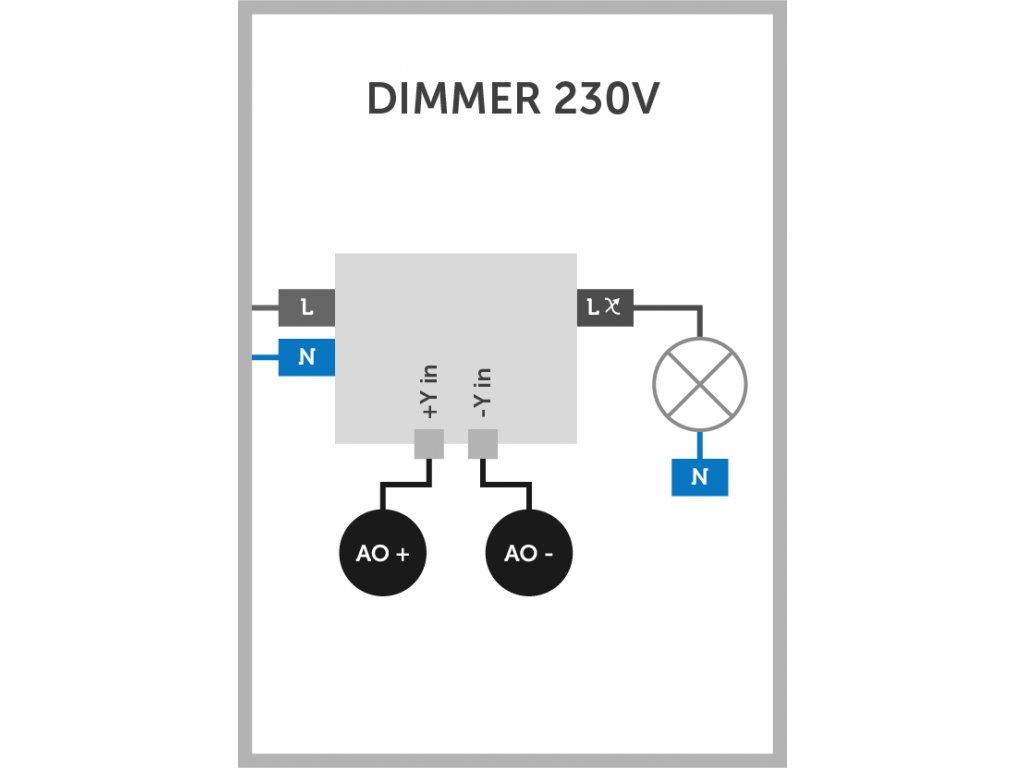

0-10V analogový signál se používá k ovládání vzduchotechniky nebo osvětlení.

Skladem (85 ks)

Kód: TH-4AO-DIN-2.0

Značka: TapHome

4 761,35 Kč 3 871,02 Kč bez DPH

Vlastnosti

4x analogové výstupy 0-10V / 1-10V
Doporučené délky kabelů mezi modulem a ovládaným zařízením:
- Kabel Cat5 - max. 35 metrů
- Kabel Cat6 - max. 50 metrů
Maximální proud na jednom výstupu je 10 mA
Provozní teplota −20 °C až +55 °C
Spotřeba energie 2 W
Napájení 24 VDC ±10 %
DIN lišta, 2 moduly. Šířka 36 mm, výška 59 mm.

Analogové výstupy nejsou galvanicky izolované od napájení modulu. Ovládané zařízení musí mít možnost propojení GND s modulem (společná zem).

Pokud ovládané zařízení vyžaduje galvanickou izolaci, použijte PWM / AO adaptér s 3kV izolací.

Konektor	Barva	Průřez	AWG	Moment	Odizolování	Piny
Výstupy	Šedý	0.2–4 mm²	30–12	0.5–0.7 Nm	6.5–7.5 mm	AO+ 1, AO− 1, AO+ 2, AO− 2, AO+ 3, AO− 3, AO+ 4, AO− 4
Napájení	Červený	0.2–4 mm²	30–12	0.5–0.7 Nm	6.5–7.5 mm	+24V, GND
Sběrnice	Modrý	0.2–4 mm²	30–12	0.5–0.7 Nm	6.5–7.5 mm	Bus A, Bus B
