32 UI

Flexibilní vstupový modul. Každý jeden vstupní terminál může být nakonfigurován pro jakýkoli typ vstupu. Díky tomu se na modulu využijí všechny vstupy.

Skladem (185 ks)
Kód: TH-32UI-DIN-1.0
Značka: TapHome
8 620,50 Kč 7 008,54 Kč bez DPH
Kategorie: Řídící jednotka a IO moduly
EAN: 8586022930355
naskladnenie: 24.7.2024
32ui 1 green transparent

Vlastnosti

  • 32 univerzálních vstupů konfigurovatelných pro:

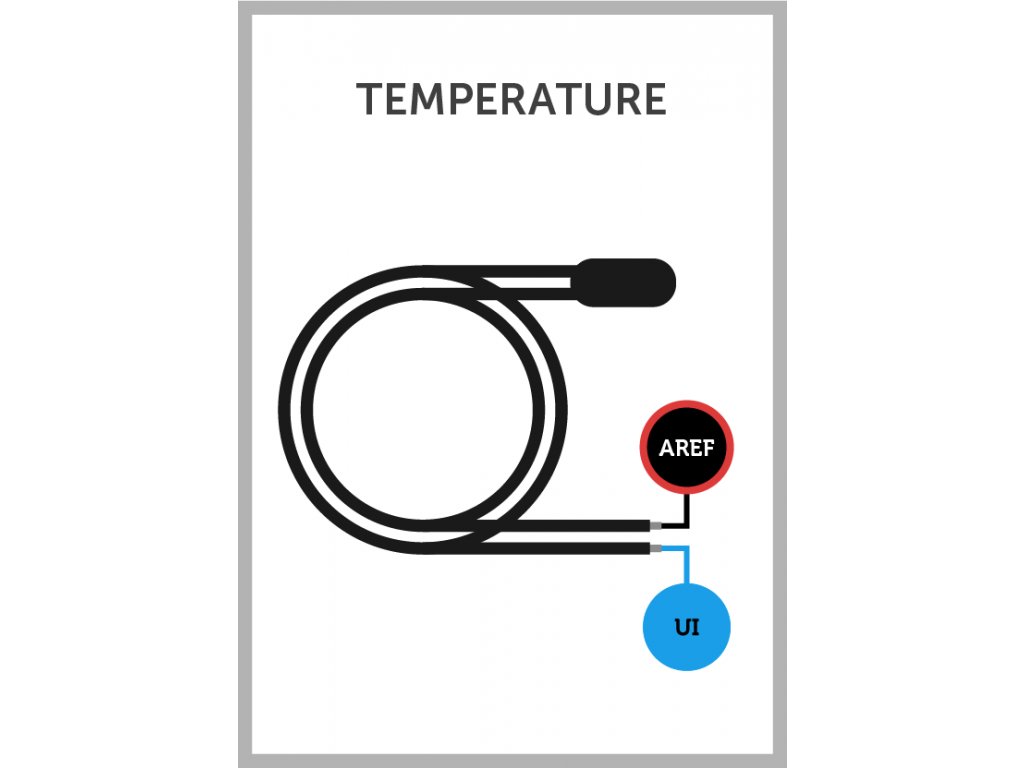

    • NTC teplotní vstupy s rozsahem měření odporu 100 Ohm – 100 kOhm ±50 Ohm. Odchylka měření na 1 km kabelu Cat6: −0,3 °C při 25 °C. Terminál AREF zaručuje, že při měření teploty nebude žádný šum.

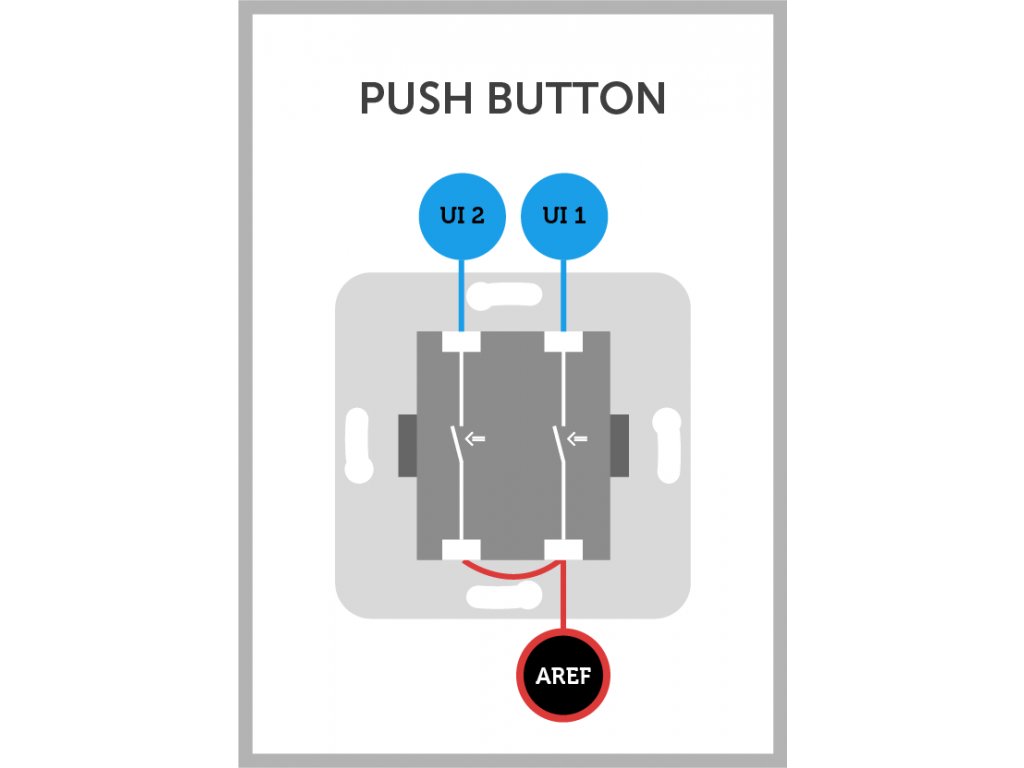

    • Vstupy pro tlačítka
    • Reed / stavové vstupy

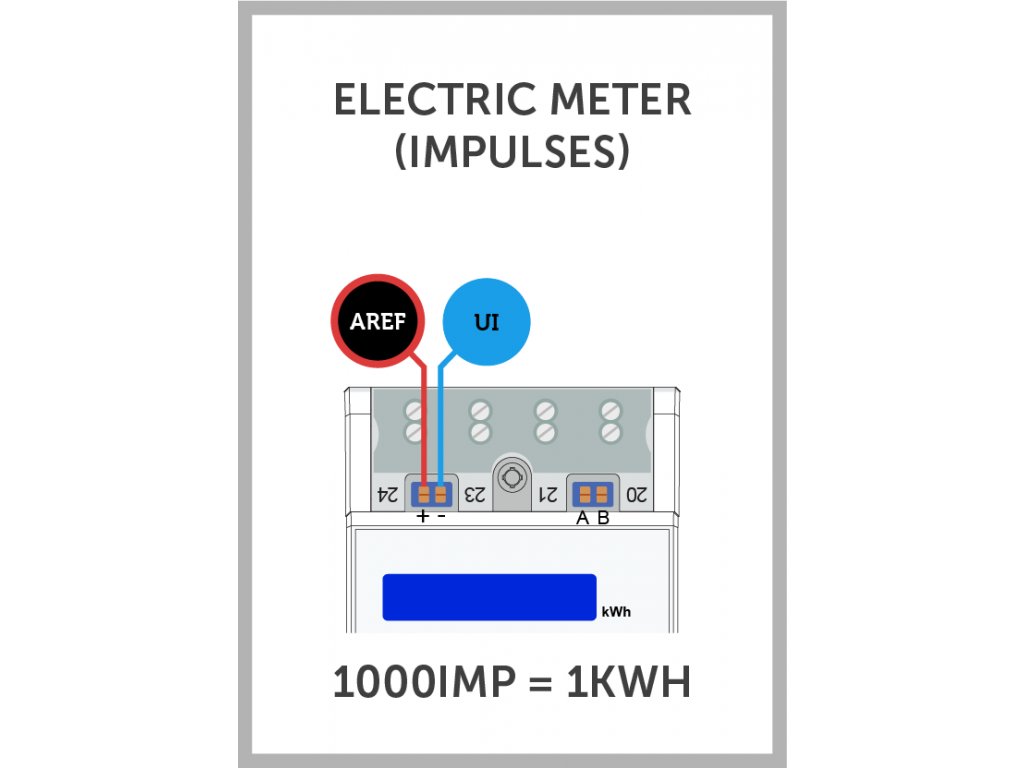

    • Vstupy počítadla impulsů, frekvence 200 Hz na kanál, vzorkovací frekvence 400 Hz na kanál, doba impulsu > 2,5 milisekundy

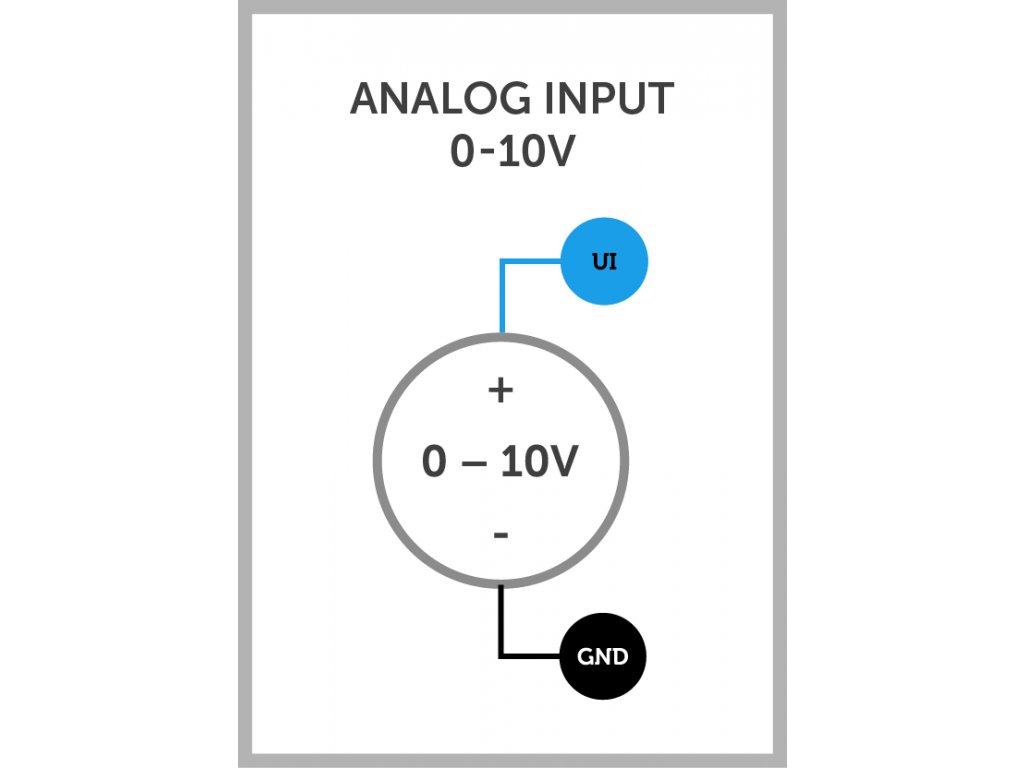

    • Analogové vstupy 0–10 V s rozsahem měření napětí 0–26 VDC, nesymetrický typ, rozlišení 12 bitů, přesnost 0,1 % z plného rozsahu, vstupní impedance > 10 kOhm, potlačení rušení v normálním režimu 50 dB při 60 Hz, doba konverze 1250 milisekund

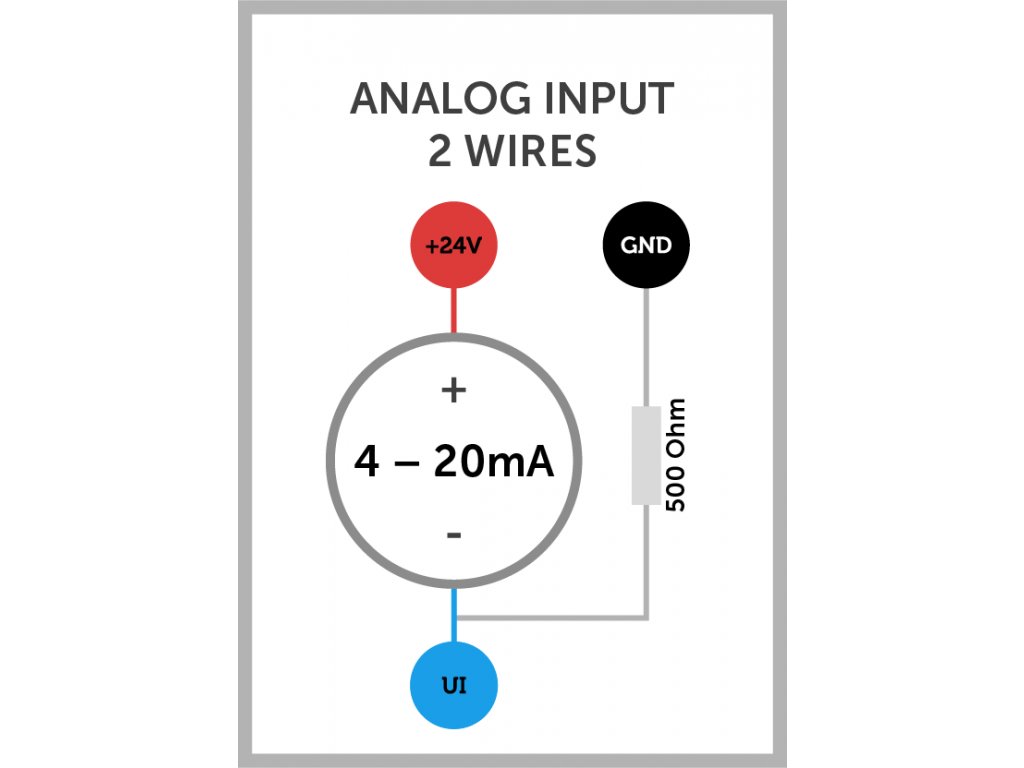

    • Pro analogový vstup 4–20 mA je třeba připojit 500 Ohm rezistor a nastavit příslušný typ vstupu v softwaru
  • Log0: 0–7 V, log1: 8–24 V
  • Napájení 24 VDC ±10%
  • Spotřeba energie 1 W
  • Ochrana IP20
  • Provozní teplota: 0 až +55 °C
  • Instalace na DIN lištu, 6 modulů. Šířka 107 mm, výška 59 mm.
  • Průřez vodičů: 0,14–1,5 mm² (AWG 30–14) pro signálové svorky, 0,2–4 mm² (AWG 30–12) pro napájecí svorky
  • Utahovací moment šroubů svorek: 0,2–0,25 Nm (signálové), 0,5–0,7 Nm (napájecí)
  • Délka odizolované části vodiče: 6,5–7,5 mm
Schéma zapojení 32 UI: Šedé vstupní konektory (AREF + UI1-32), Červený Power konektor (+24V, GND), Modrý Bus konektor (Bus A, Bus B)
Konektor Barva Průřez AWG Moment Odizolování Piny
Inputs 1-4 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 1..4, UI1, UI2, UI3, UI4
Inputs 5-8 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 5..8, UI5, UI6, UI7, UI8
Inputs 9-12 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 9..12, UI9, UI10, UI11, UI12
Inputs 13-16 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 13..16, UI13, UI14, UI15, UI16
Inputs 17-20 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 17..20, UI17, UI18, UI19, UI20
Inputs 21-24 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 21..24, UI21, UI22, UI23, UI24
Inputs 25-28 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 25..28, UI25, UI26, UI27, UI28
Inputs 29-32 Šedý 0.14–1.5 mm² 30–14 0.2–0.25 Nm 6.5–7.5 mm AREF 29..32, UI29, UI30, UI31, UI32
Napájení Červený 0.2–4 mm² 30–12 0.5–0.7 Nm 6.5–7.5 mm +24V, GND
Sběrnice Modrý 0.2–4 mm² 30–12 0.5–0.7 Nm 6.5–7.5 mm Bus A, Bus B
