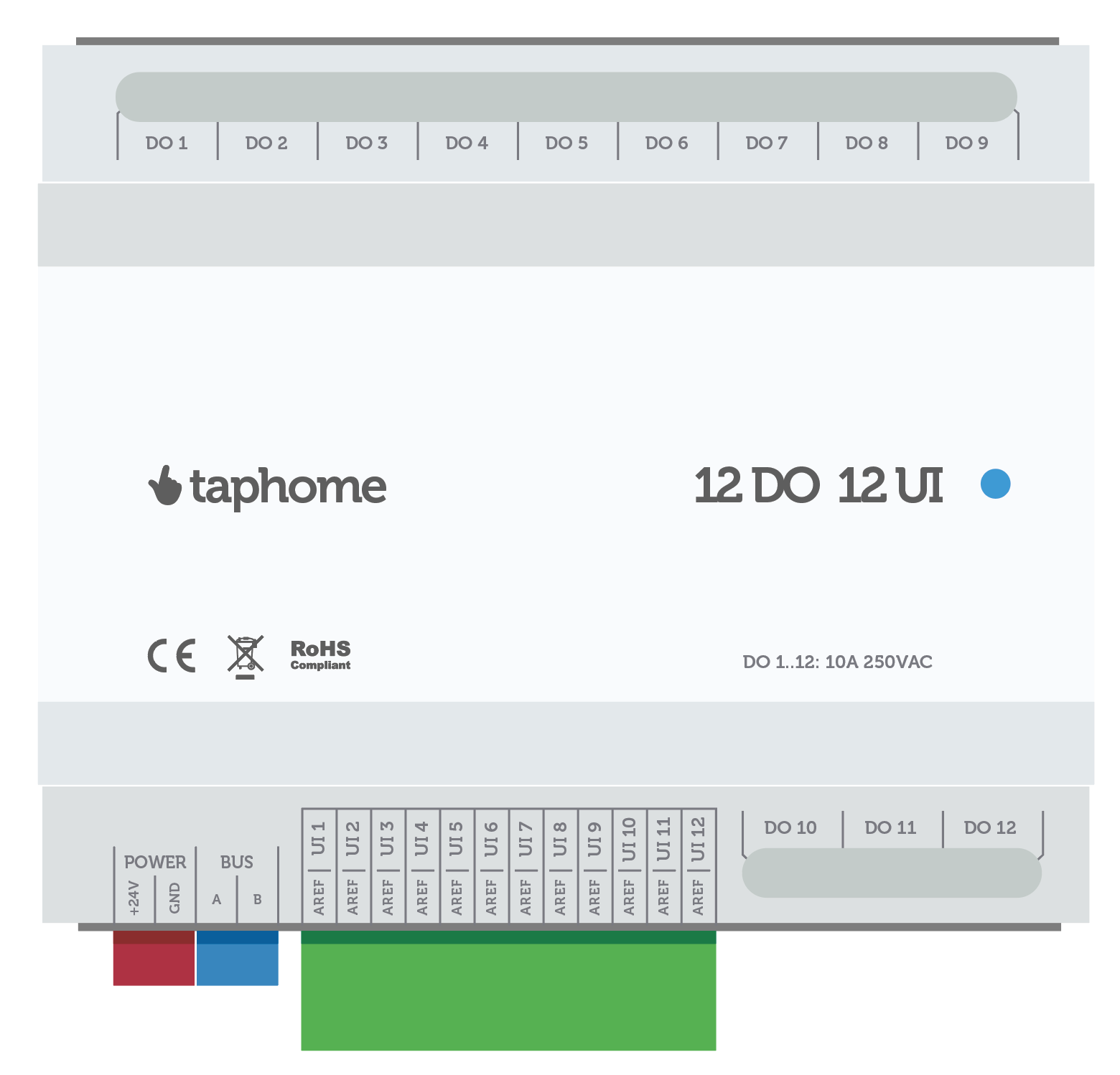

12 DO 12 UI

Vylepšení v revizi 2.0

• Snížená spotřeba relé výstupů v sepnutém stavu
• Dvouřadé konektory pro UI vstupy – 2 otvory pro každý UI vstup

Vlastnosti

• 12x bezpotenciálových reléových výstupů
  • Maximální spínaná zátěž 16 A
  • Maximální dlouhodobá zátěž 10 A
  • Životnost relé: 100 000 cyklů při maximálním zatížení, 2 000 000 cyklů při běžném zatížení
  • Maximální celkové zatížení 50 A
  • Senzory v blízkosti relé monitorují jejich teplotu a při překročení bezpečné hodnoty je vypnou, chyba se zobrazí v aplikaci
• Konfigurace výstupů:
  • Samostatný spínaný výstup
  • AC žaluzie s vnitřní blokací obou výstupů
  • PWM výstup
• 12 univerzálních vstupů konfigurovatelných pro:
  • NTC teplotní vstupy s rozsahem odporu 100 Ohm – 100 kOhm ±50 Ohm. Odchylka měření při použití 1 km kabelu Cat6: -0,3 °C při referenční teplotě 25 °C. Terminál AREF zajišťuje měření bez šumu.
  • Vstupy pro tlačítka
  • Reed / stavové vstupy
  • Vstupy pro čítač impulsů, frekvence 200 Hz na kanál, vzorkovací frekvence 400 Hz na kanál, délka pulsu > 2,5 ms
  • Analogové vstupy 0–10 V s rozsahem napětí 0–26 VDC, jednopólové, rozlišení 12 bitů, přesnost 0,1 % z plného rozsahu, vstupní impedance > 100 kOhm, potlačení souhlasného signálu 50 dB při 60 Hz, konverzní doba 1250 ms
  • Pro analogový vstup 4–20 mA je nutné připojit 500 Ohm rezistor a nastavit minimální vstupní napětí na 2 V (snímek v galerii)
• Spotřeba v pohotovostním režimu: 1 W
• Spotřeba jednoho sepnutého relé: 0,8 W
• Ztrátový výkon na 1 A zátěže: 0,16 W
• Maximální ztrátový výkon při plném zatížení 20 A a všech sepnutých relé: 1 + 0,8 × 12 + 0,16 × 20 = 13,8 W
• Napájení 24 VDC ±10 %
• Krytí: IP20, pracovní teplota: -20 °C až 40 °C
• DIN lišta, 6 modulů. Šířka 107 mm, výška 59 mm

Informace o zapojení

Reléové výstupy (DO1–DO12)

Každé relé je beznapěťové. Maximální průřez vodiče pro šroubové svorky: 2,5 mm².

Výstupy zapojte následujícím způsobem:

• Fázi (Lx) z rozvaděče připojte na první šroubovou svorku prvního výstupu.
• Připravte si krátké propojovací kabely („můstky“) a propojte je ze stejné svorky na společnou svorku následujícího výstupu, a tak pokračujte pro všechny výstupy, které sdílejí stejnou fázi.
• Každou druhou šroubovou svorku reléového výstupu připojte k příslušnému spotřebiči (světlo, zásuvka, motor atd.).
• Neutrální vodič (N) každého spotřebiče připojte přímo na neutrální sběrnici, ne přes modul.
• V případě potřeby je možné použít více fází pro různé skupiny výstupů.

Univerzální vstupy (UI1–UI12)

Všechny vstupy jsou zapojeny UI ↔ AREF.
