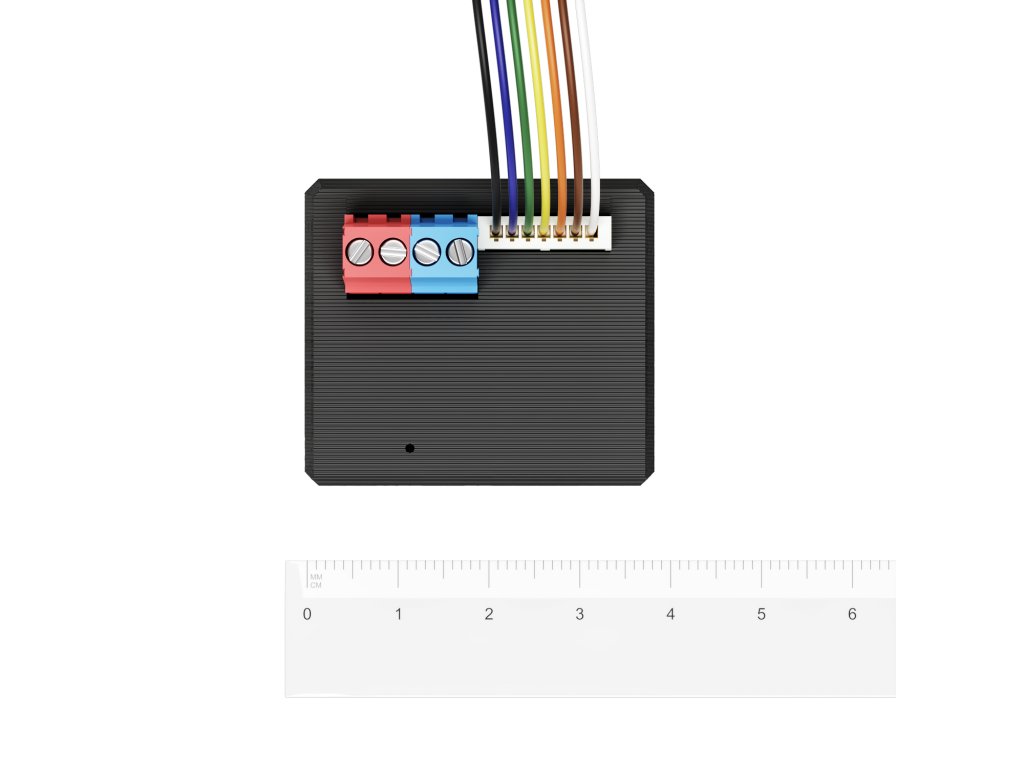

6 UI
Modul prevádza informácie o teplotnom senzore a tlačidlové vstupy do internej komunikácie na zbernici. Topológia reťazového zapojenia pre tlačidlové vstupy šetrí miesto v rozvodnej skrinke, vyžaduje sa menej dátových káblov a skracuje sa čas inštalácie. Pokiaľ ide o vstupy teplotných senzorov, v porovnaní s tradičnými analógovými alebo 1-vodičovými snímačmi neexistuje citlivosť na dĺžky káblov, možné straty napätia alebo komunikačný šum.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930157 |
| naskladnenie: | 30.4.2025 |
Vlastnosti
- 6 univerzálnych vstupov konfigurovateľných pre:

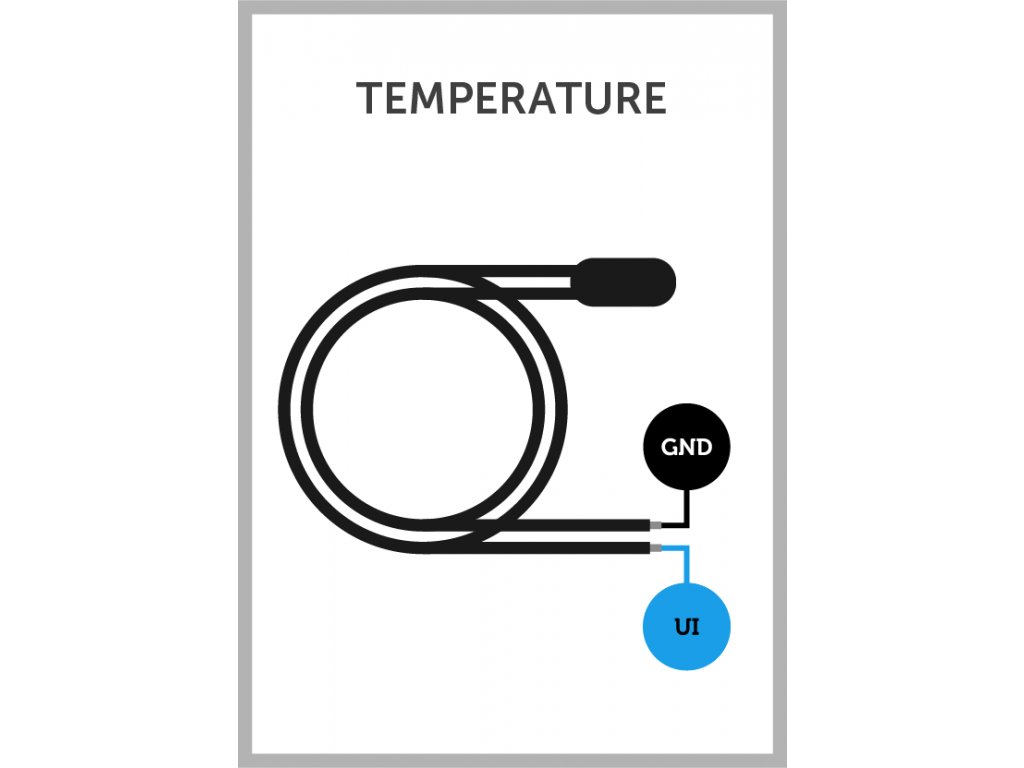

- NTC teplotné vstupy s rozsahom merania odporu 100Ohm - 100kOhm + -50Ohm. Odchýlka merania na 1 km kábli Cat6: -0,3 ° C pri 25 ° C.

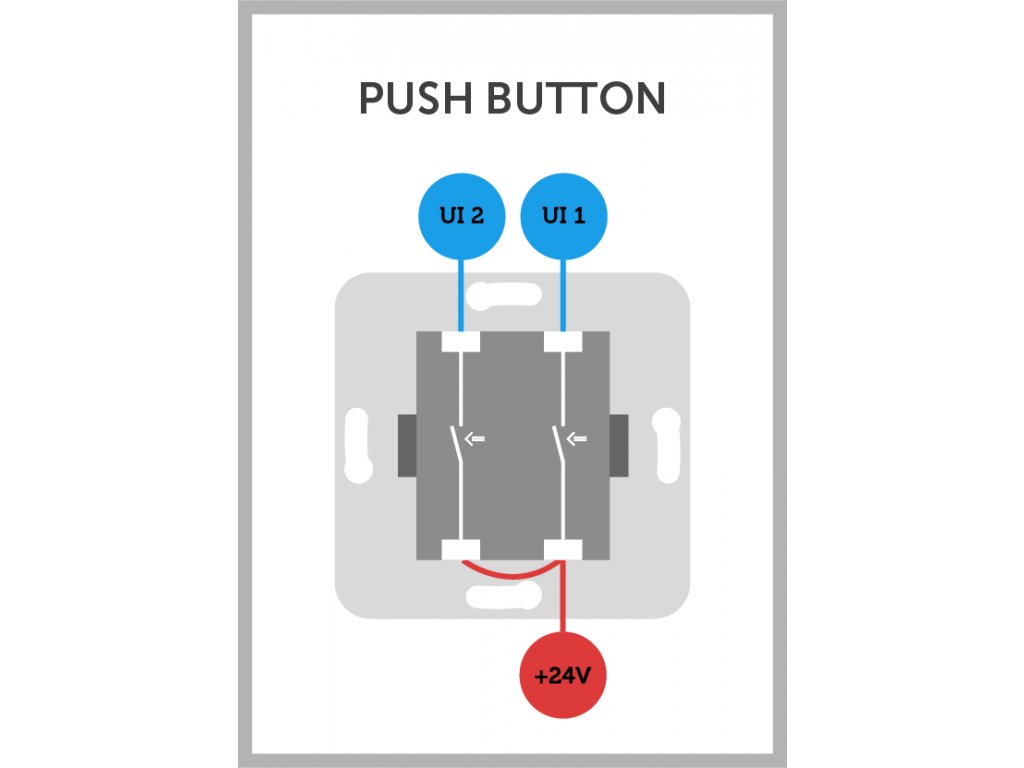

- Tlačidlové vstupy

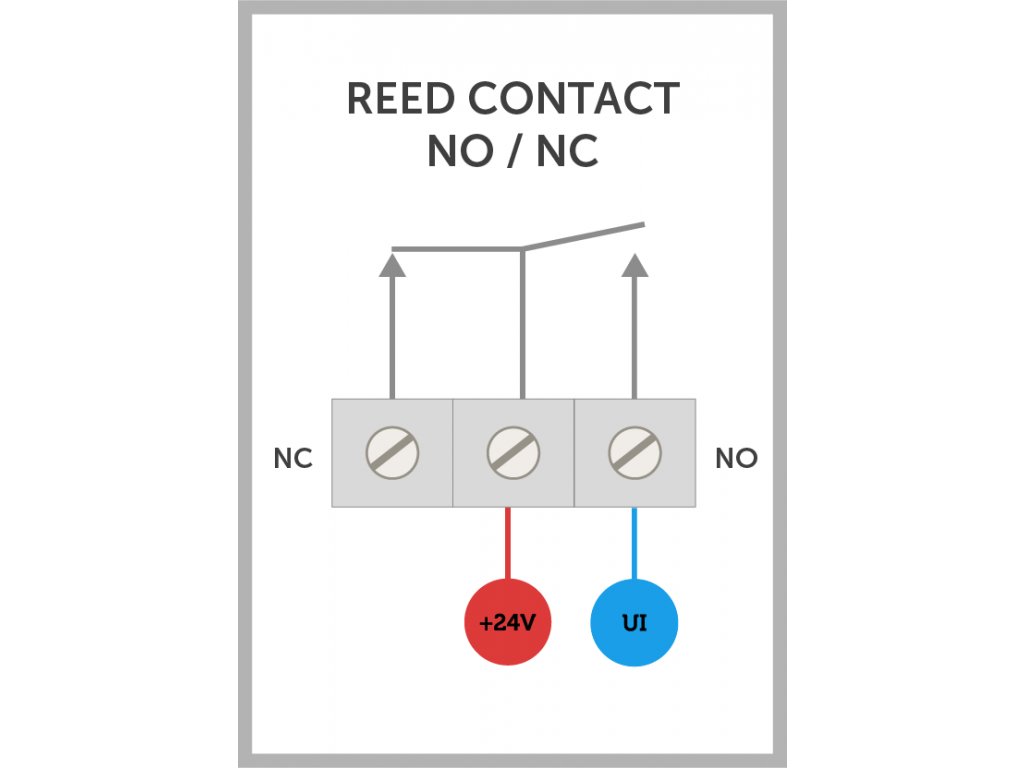

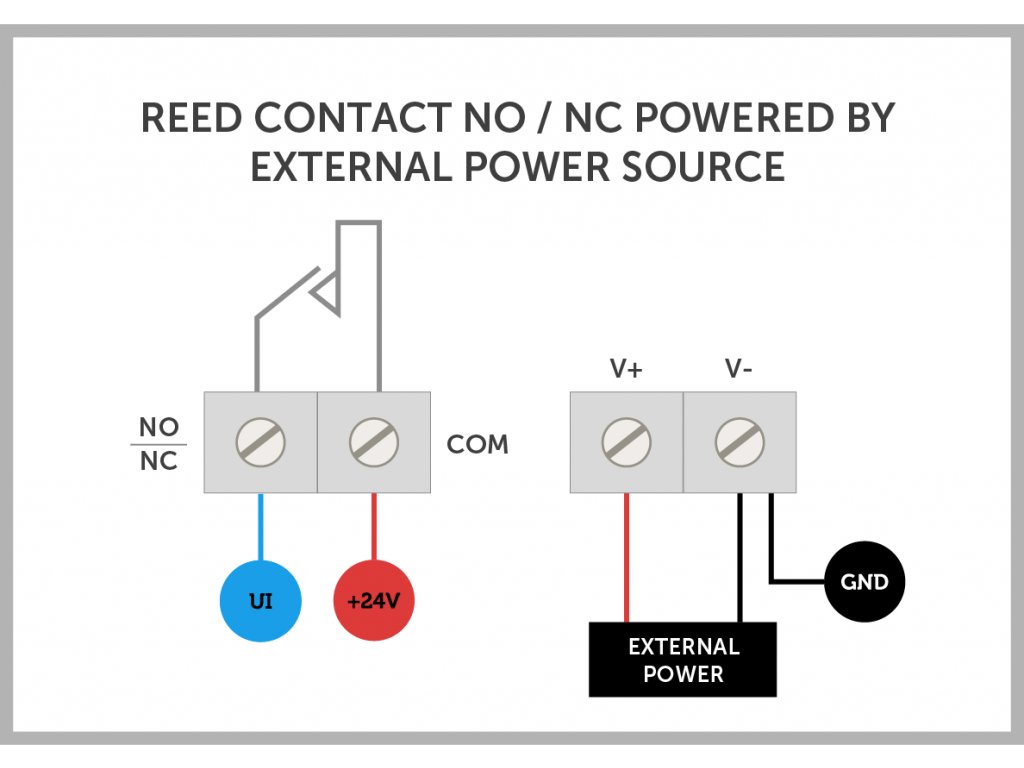

- Reed / status vstupy

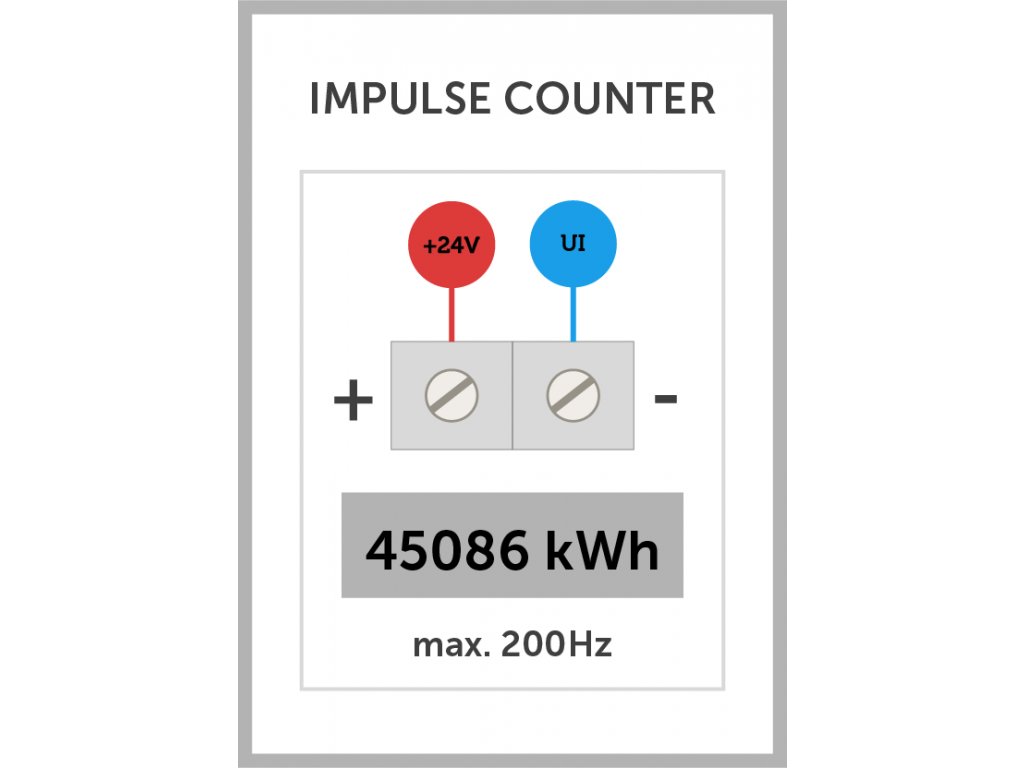

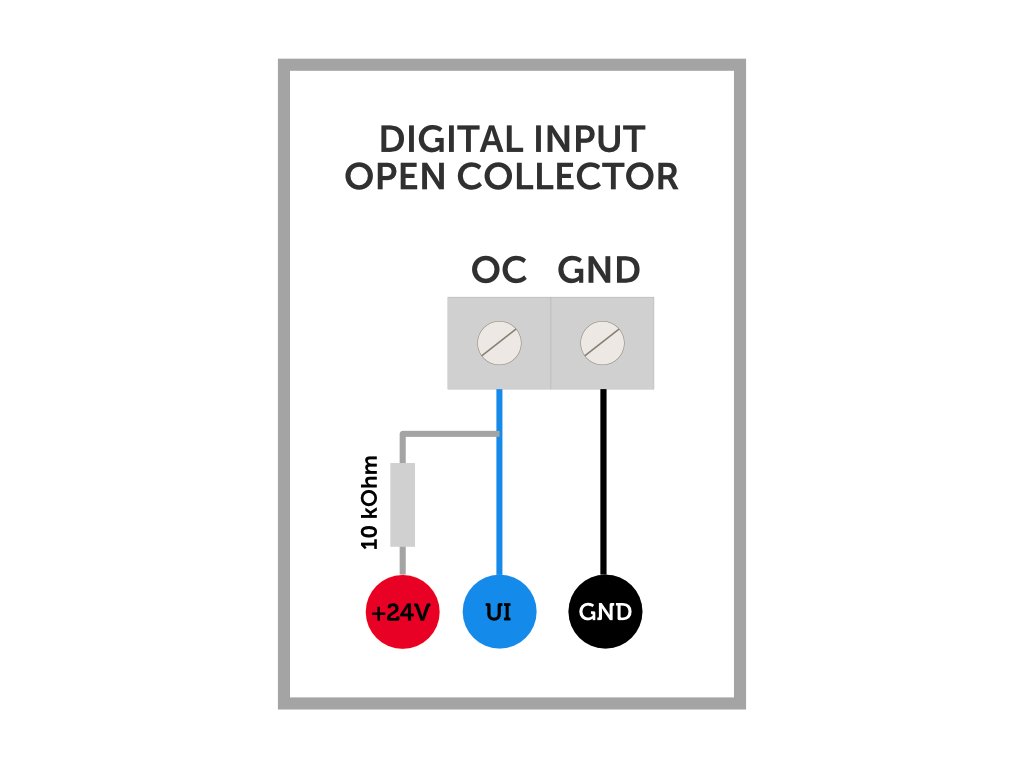

- Vstupy impulzných čítačov, frekvencia 100 Hz na kanál, vzorkovacia frekvencia 200 Hz na kanál, čas impulzu > 5 milisekúnd
- Analógové vstupy 0-10V s rozsahom merania napätia 0-12VDC, jednostranný typ, rozlíšenie 8 bitov, presnosť 0,1% plnej stupnice, vstupná impedancia > 16kOhm, potlačenie v normálnom režime 50dB pri 55 Hz, doba konverzie 1250 milisekúnd
- Pre analógový vstup 4-20mA je potrebné pripojiť odpor 500Ohm a nastaviť v servisnom nastavení vstupné minimálne napätie na 2V

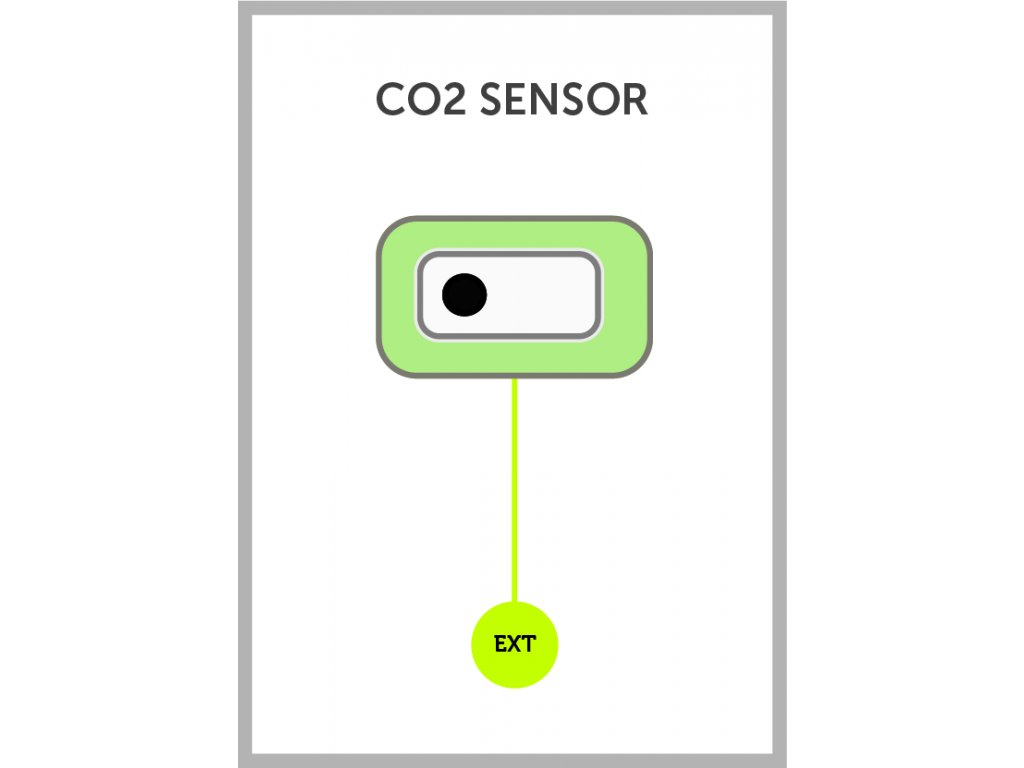

- 2 EXT svorky pre snímač relatívnej vlhkosti vzduchu a snímač CO2
- Napájanie 24VDC + -10%
- Spotreba energie: 0,4 W
- Prevádzková teplota: -20 až +55 ° C

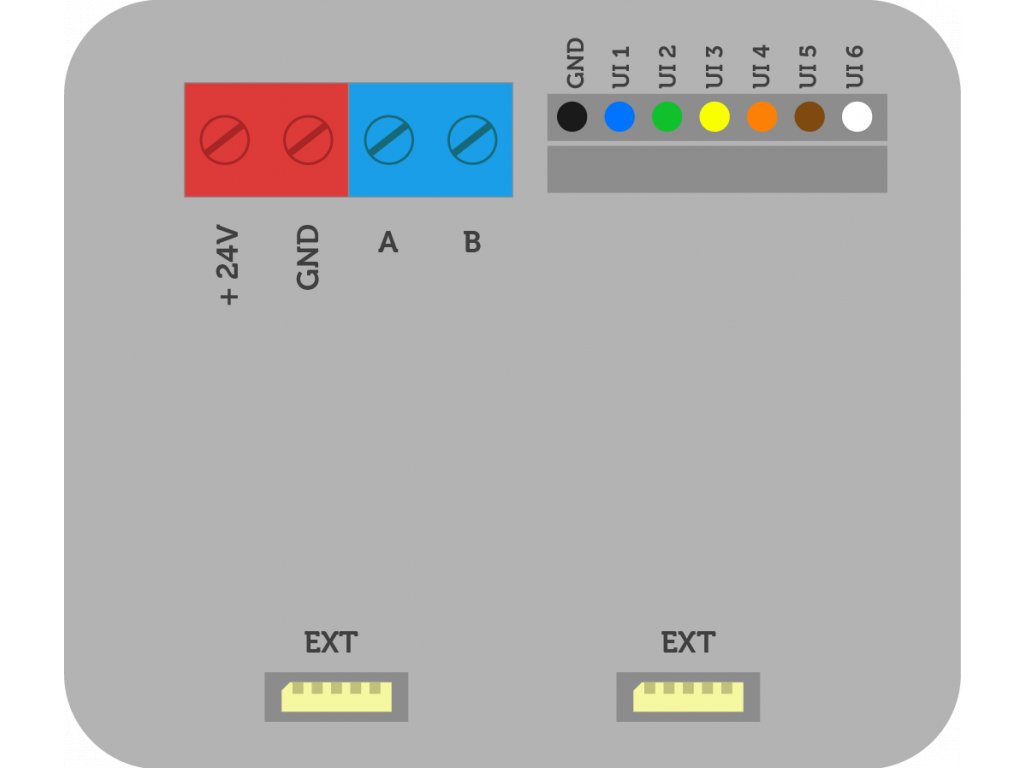

| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Napájanie | Červený | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | +24V, GND |
| Zbernica | Modrý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | Bus A, Bus B |
| Vstupy | GND, UI 1, UI 2, UI 3, UI 4, UI 5, UI 6 | |||||
| EXT senzory | EXT 1, EXT 2 |
