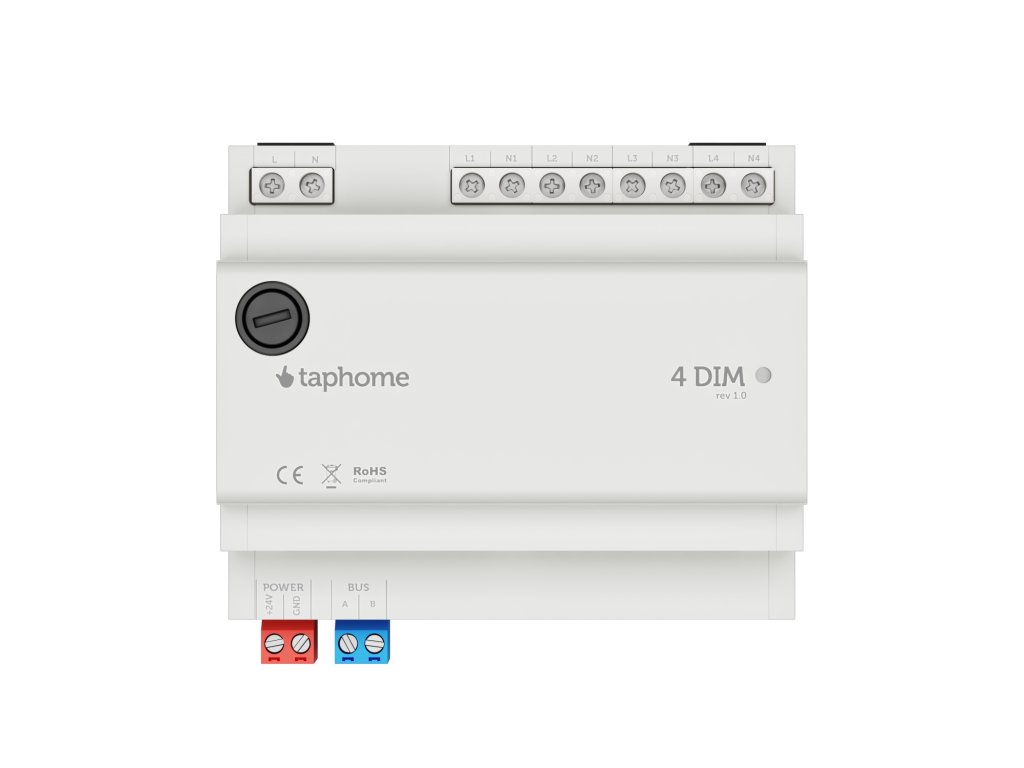

4 Dim
Stmievač pre 230 VAC LED svetlá alebo stmievateľné LED žiarovky.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022931239 |
| naskladnenie: | 20.1.2025 |
| Položka bola vypredaná… | |
Vlastnosti
- 220 – 240 VAC stmievanie LED svetla
- 4 kanály
- Zaťaženie:
- Kapacitné zaťaženie (LED žiarovky): maximálne 100 VA na kanál, maximálne 10 LED žiaroviek na kanál
- Odporové zaťaženie: maximálne 250 W na kanál
- Ochrana proti skratu, teplotná ochrana pre každý kanál
- Celkové zaťaženie pre celý modul max. 4 A

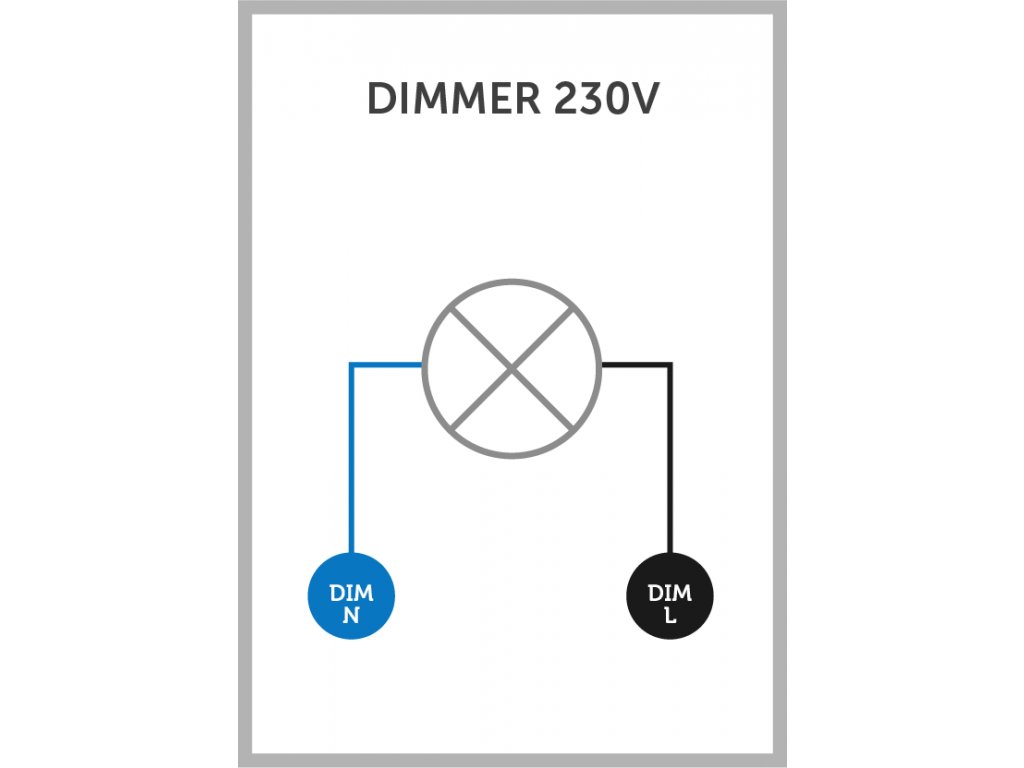

- Každé stmievané svetlo alebo skupina svetiel musí mať pripojený vlastný neutrálny vodič (N)
- Nábehovú/dobehovú hranu – možno konfigurovať cez aplikáciu
- Testované so stmievateľnými LED žiarovkami Philips Warm Glow a Ikea. Neodporúčame používať so žiarovkami E14, pretože nemajú dostatočný priestor na spoľahlivú elektroniku a môžu mať zníženú životnosť.
- Spotreba energie 1 W / Strata výkonu pri maximálnom zaťažení 4 W
- Prevádzková teplota: −20 – 55 °C
- DIN lišta, 6 modulov. Šírka 107 mm, výška 59 mm.
- Prierez vodičov: 0,2–2,5 mm² (AWG 24–14)
- Utahovací moment skrutiek svoriek: 0,5–0,7 Nm
- Dĺžka odizolovanej časti vodiča: 6,5–7,5 mm
| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| AC Input | Sivý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | L, N |
| Výstupy | Sivý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | L1, N1, L2, N2, L3, N3, L4, N4 |
| Napájanie | Červený | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | +24V, GND |
| Zbernica | Modrý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | Bus A, Bus B |
