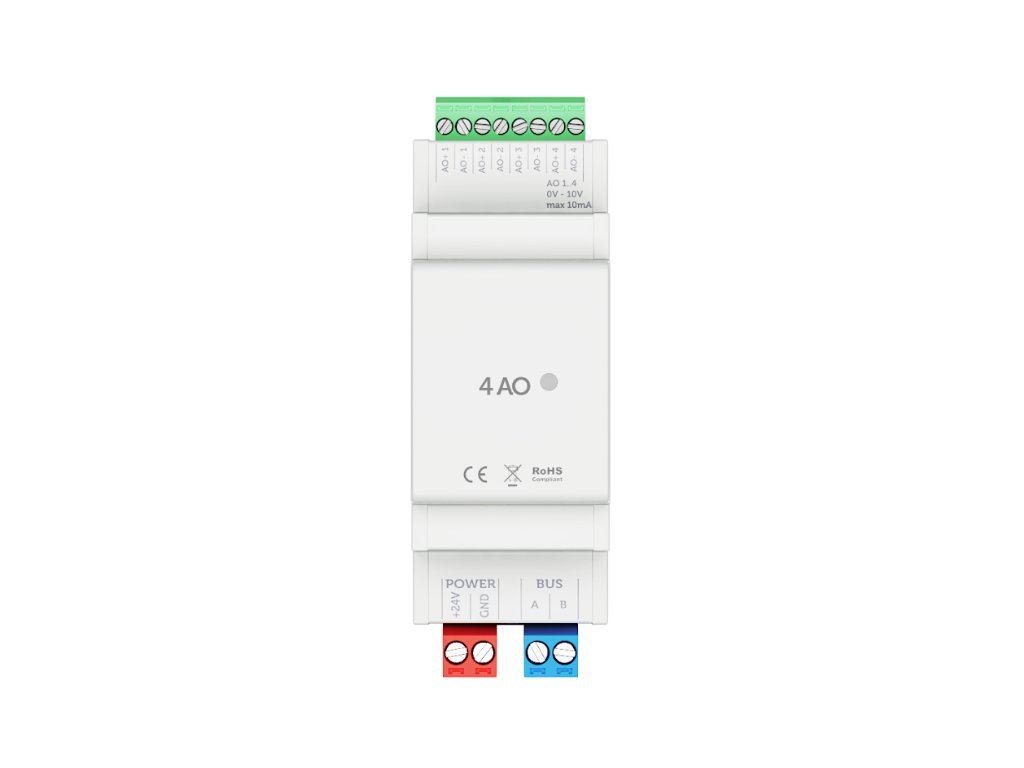

4 AO

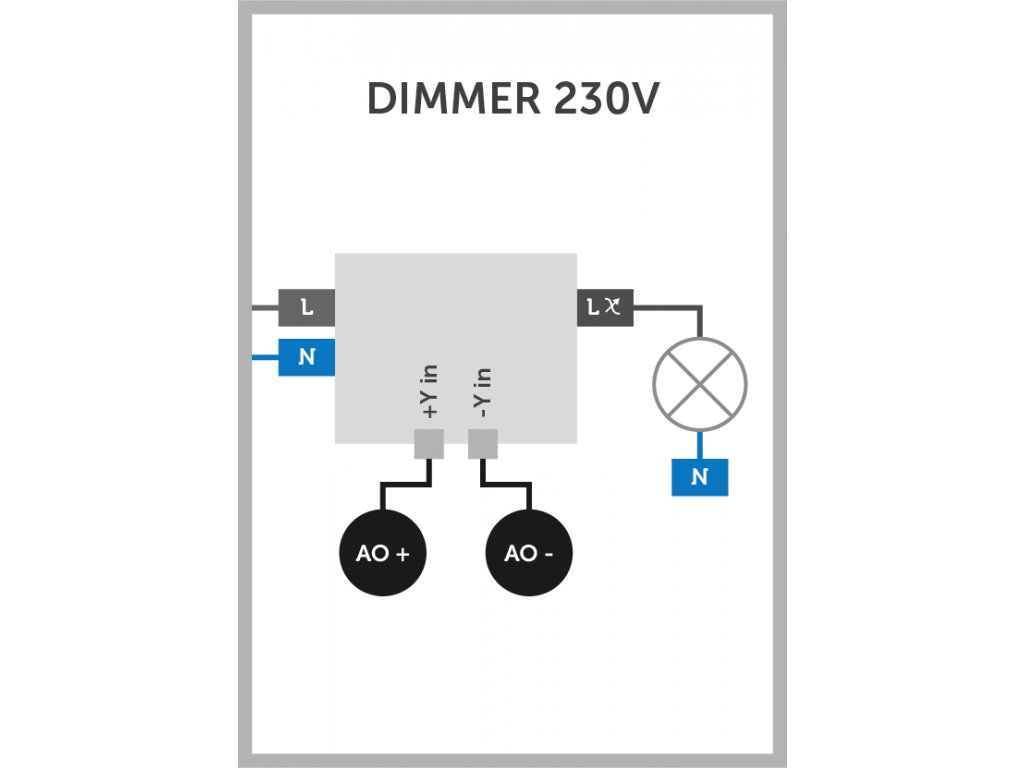

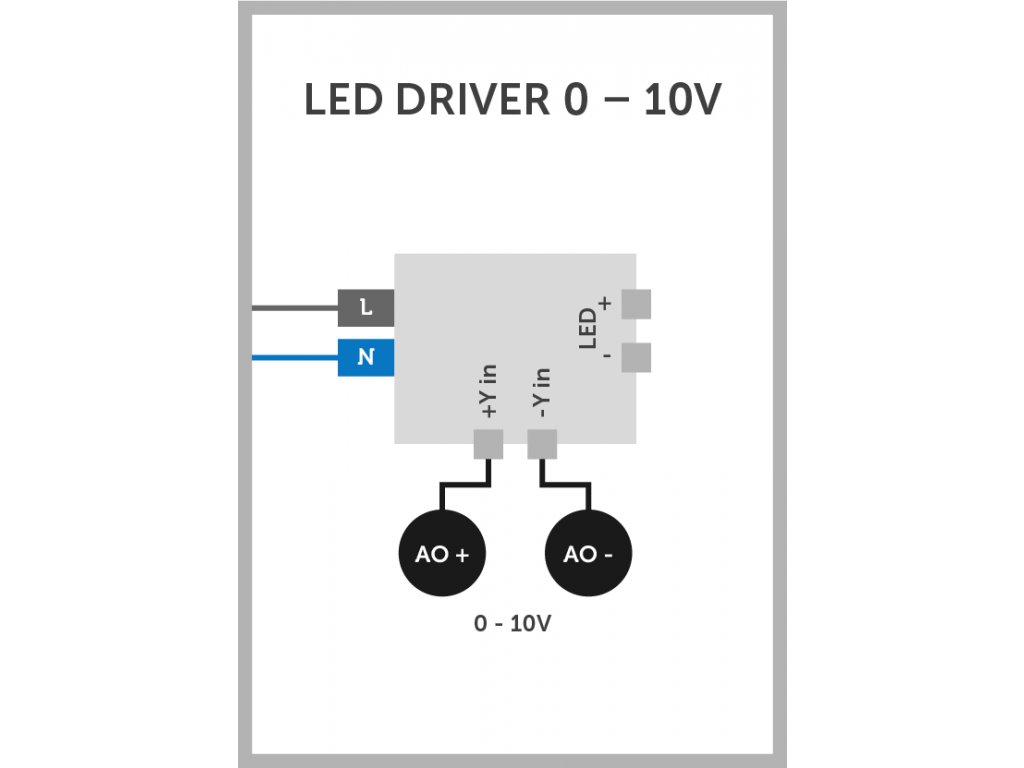

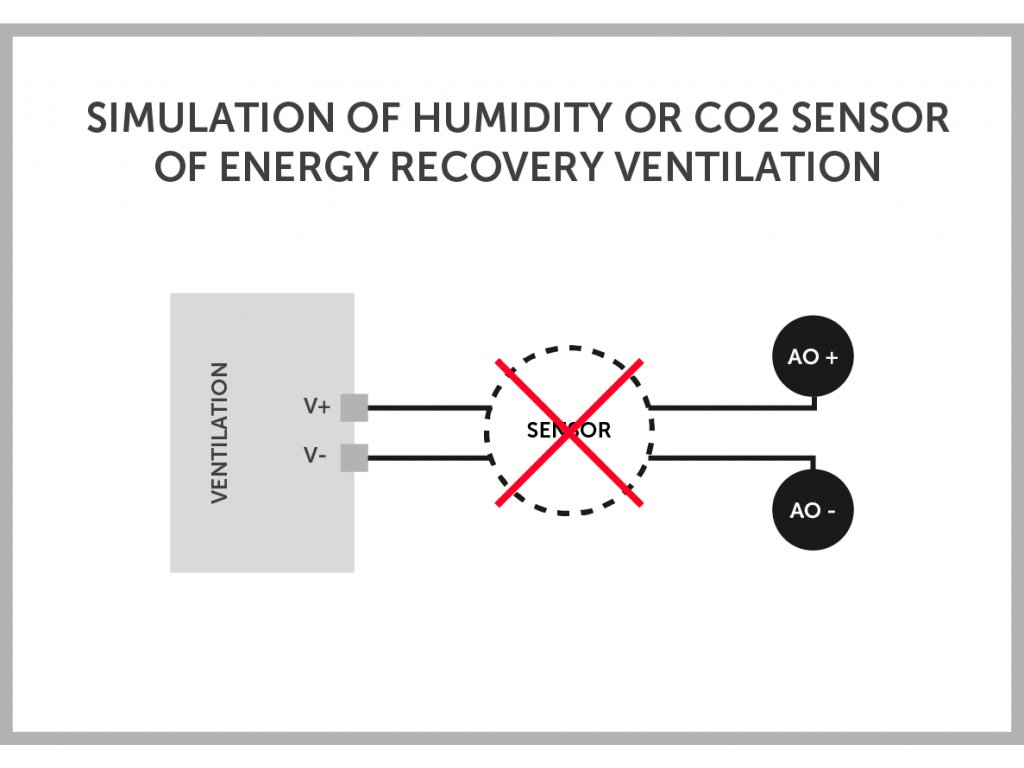

0-10V analógový signál sa používa na ovládanie vzduchotechniky alebo osvetlenia.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930065 |
| naskladnenie: | 15.10.2024 |
Vlastnosti
- 4x analógové výstupy 0-10V / 1-10V
- Odporúčané dĺžky káblov medzi modulom a ovládaným zariadením:
- Kábel Cat5 - maximálne 35 metrov
- Kábel Cat6 - maximálne 50 metrov
- Maximálny prúd na jednom výstupe je 10 mA
- Prevádzková teplota −20 °C až +55 °C
- Spotreba energie 2 W
- Napájanie 24 VDC ±10 %
- DIN lišta, 2 moduly. Šírka 36 mm, výška 59 mm.
Galvanická izolácia
Analógové výstupy nie sú galvanicky izolované od napájania modulu. Ovládané zariadenie musí mať možnosť prepojenia GND s modulom (spoločná zem).
Ak ovládané zariadenie vyžaduje galvanickú izoláciu, použite PWM / AO adaptér s 3kV izoláciou.
| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Výstupy | Sivý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | AO+ 1, AO− 1, AO+ 2, AO− 2, AO+ 3, AO− 3, AO+ 4, AO− 4 |
| Napájanie | Červený | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | +24V, GND |
| Zbernica | Modrý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | Bus A, Bus B |
