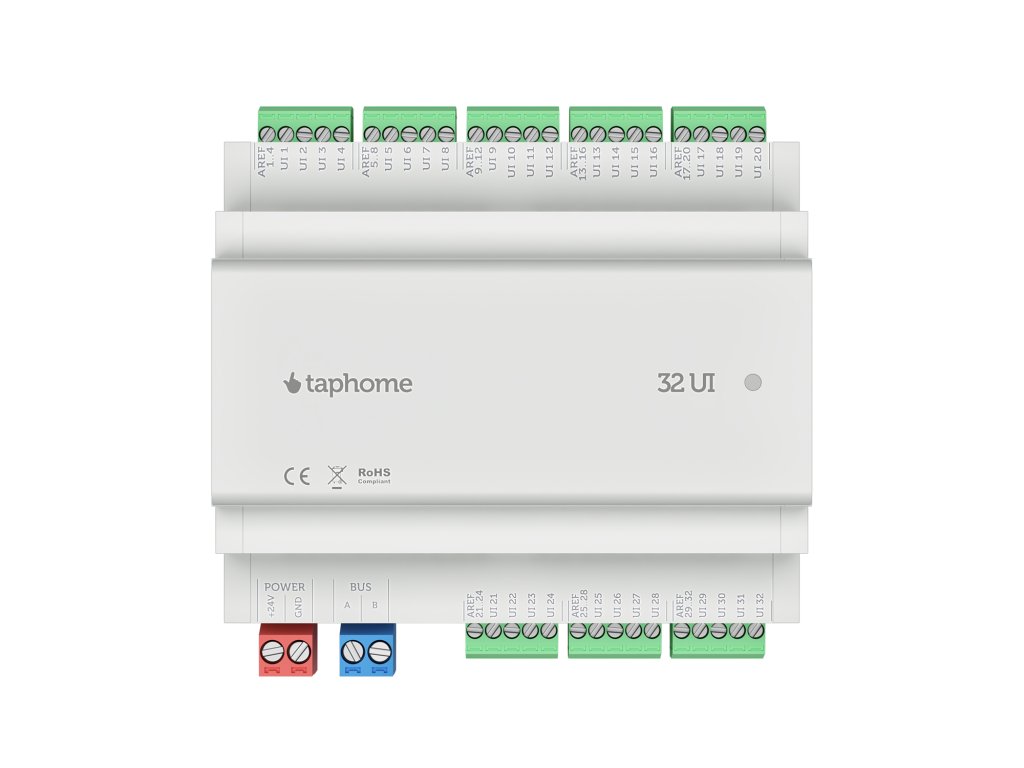

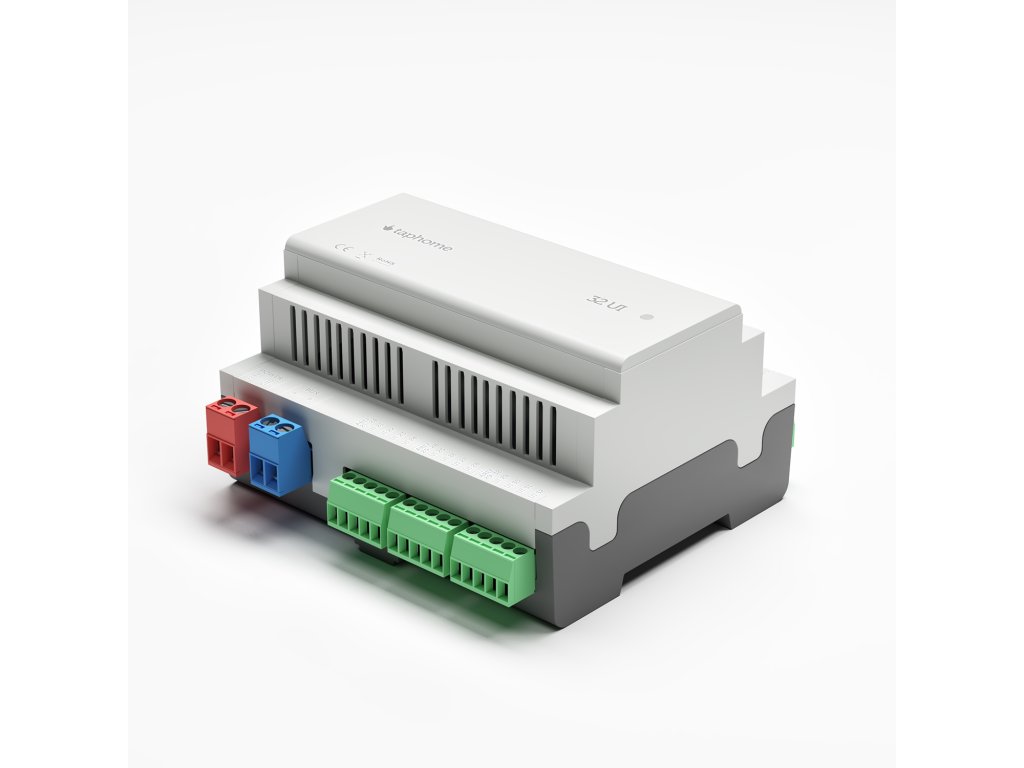

32 UI
Flexibilný vstupový modul. Každý vstupový terminál môže byť nakonfigurovaný pre akýkoľvek typ vstupu. Vďaka tomu sa na module využijú všetky vstupy.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930355 |
| naskladnenie: | 24.7.2024 |
Vlastnosti
- 32 univerzálnych vstupov konfigurovateľných pre:

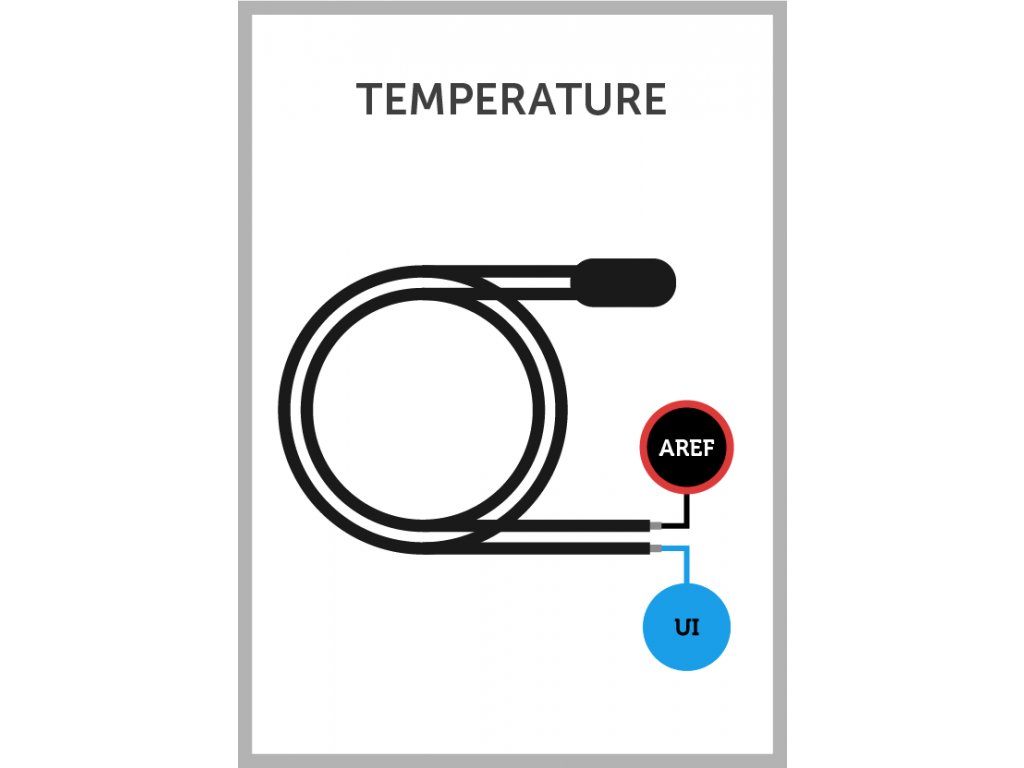

- NTC teplotné vstupy s rozsahom merania odporu 100 Ohm – 100 kOhm ±50 Ohm. Odchýlka merania na 1 km kábla Cat6: −0,3 °C pri 25 °C. Terminál AREF zaručuje, že pri meraní teploty nebude žiadny šum.
- Vstupy pre tlačidlá

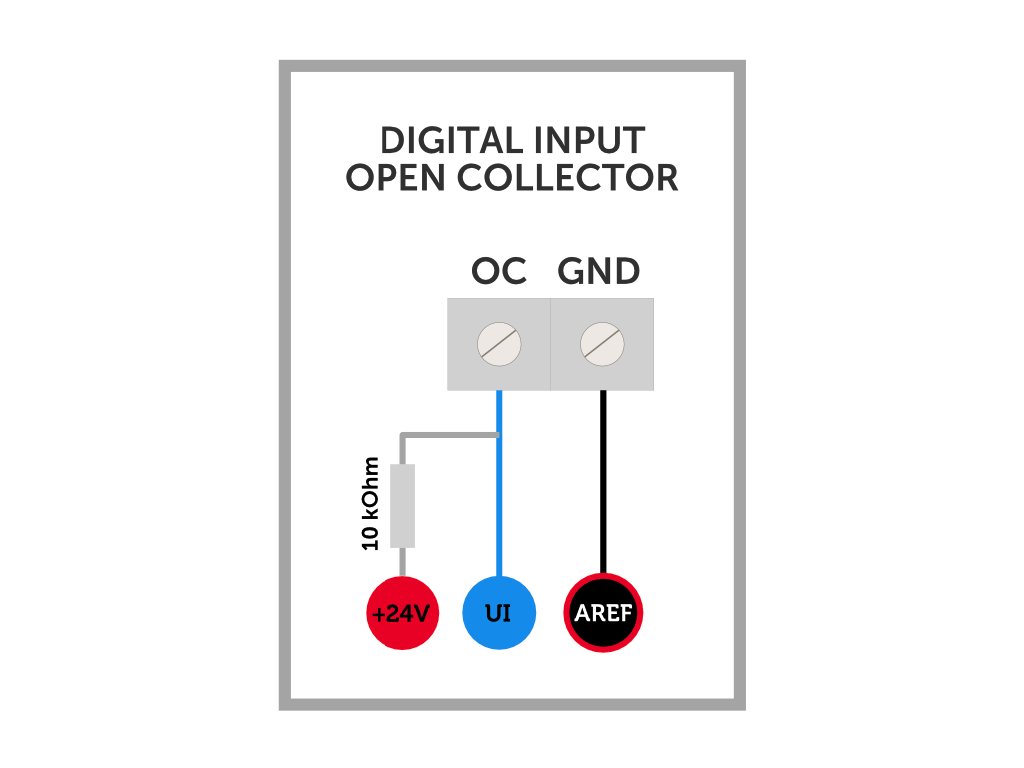

- Reed / stavové vstupy

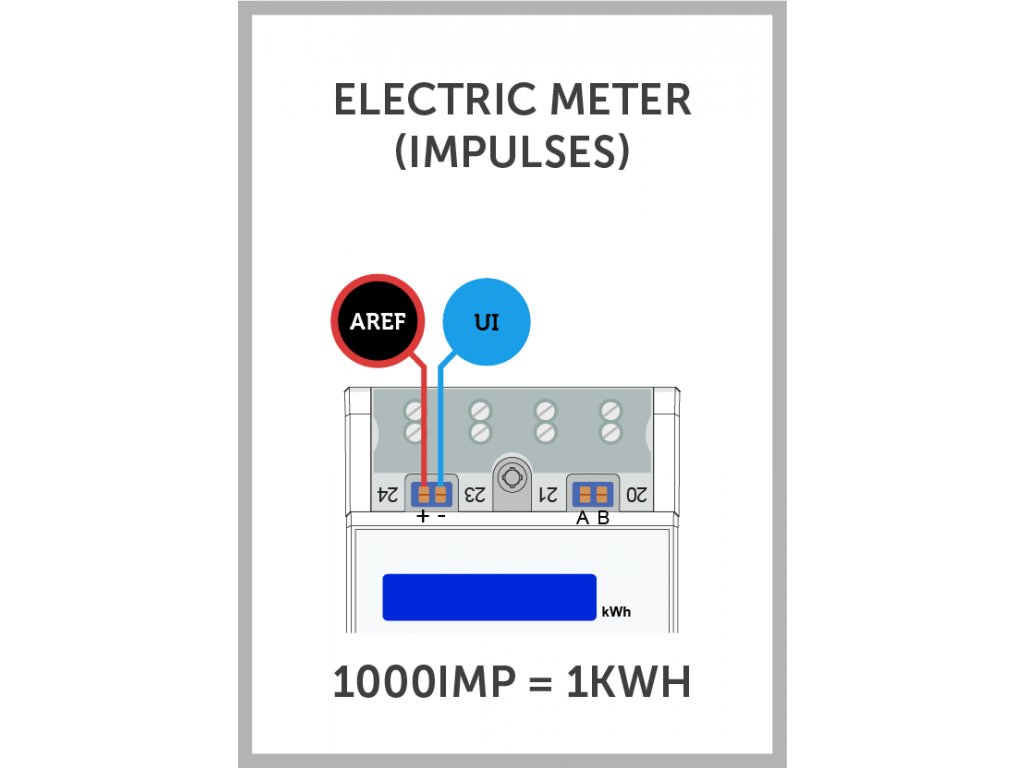

- Vstupy počítadla impulzov, frekvencia 200 Hz na kanál, vzorkovacia frekvencia 400 Hz na kanál, doba impulzu > 2,5 milisekundy

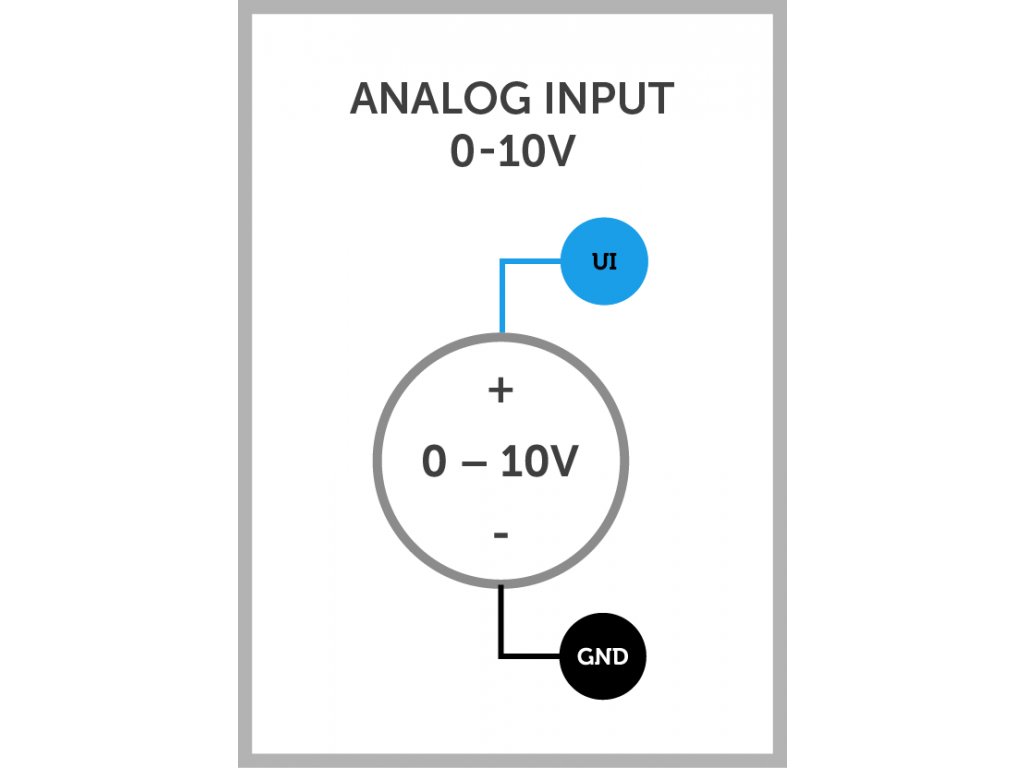

- Analógové vstupy 0–10 V s rozsahom merania napätia 0–26 VDC, nesymetrický typ, rozlíšenie 12 bitov, presnosť 0,1 % z plného rozsahu, vstupná impedancia > 10 kOhm, potlačenie rušenia v normálnom režime 50 dB pri 60 Hz, doba konverzie 1250 milisekúnd

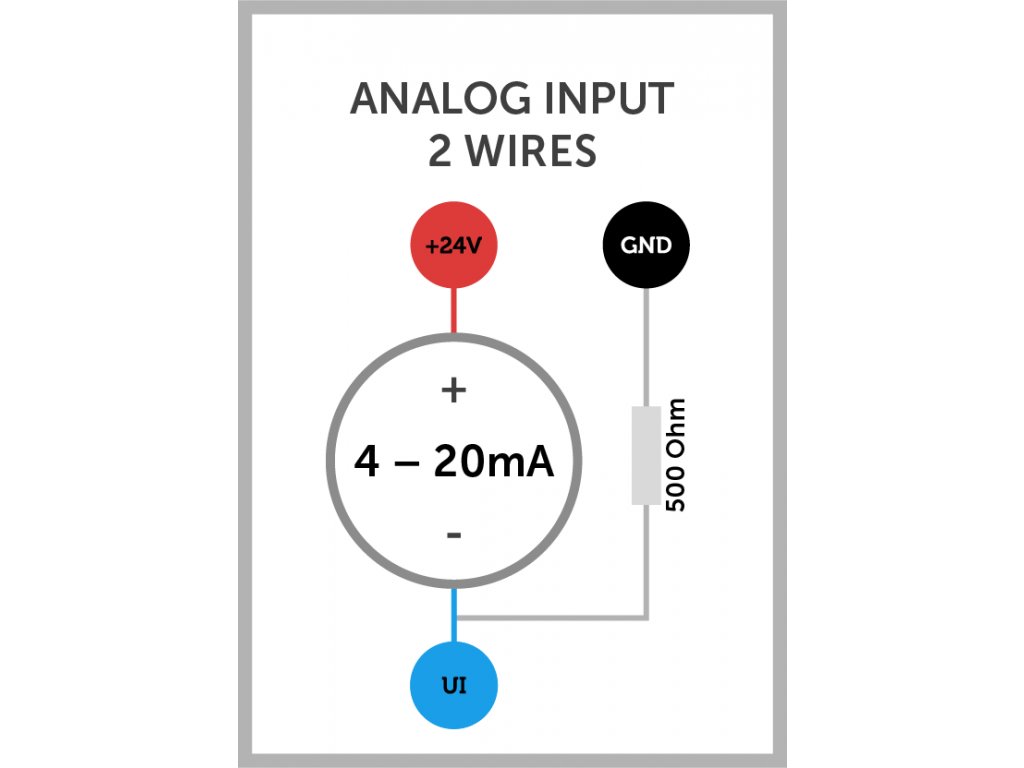

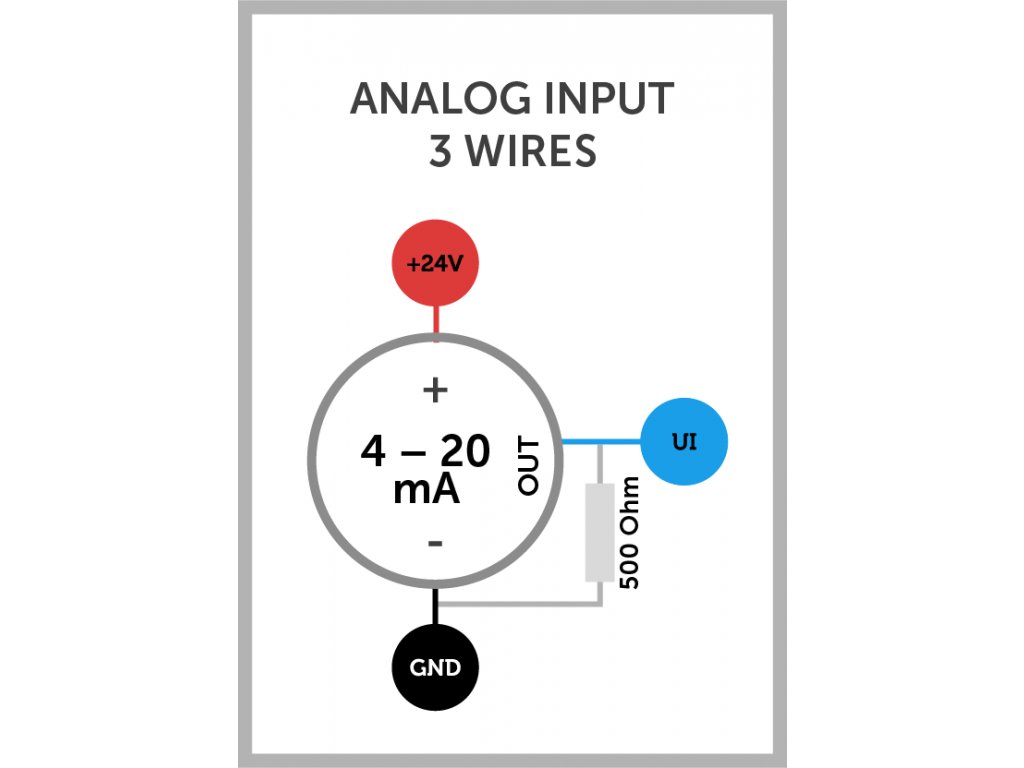

- Pre analógový vstup 4–20 mA je potrebné pripojiť 500 Ohm rezistor a nastaviť príslušný typ vstupu v softvéri
- Log0: 0–7 V, log1: 8–24 V
- Napájanie 24 VDC ±10%
- Spotreba energie 1 W
- Ochrana IP20
- Prevádzková teplota: 0 až +55 °C
- Inštalácia na DIN lištu, 6 modulov. Šírka 107 mm, výška 59 mm.
- Prierez vodičov: 0,14–1,5 mm² (AWG 30–14) pre signálové svorky, 0,2–4 mm² (AWG 30–12) pre napájacie svorky
- Utahovací moment skrutiek svoriek: 0,2–0,25 Nm (signálové), 0,5–0,7 Nm (napájacie)
- Dĺžka odizolovanej časti vodiča: 6,5–7,5 mm
| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Inputs 1-4 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 1..4, UI1, UI2, UI3, UI4 |
| Inputs 5-8 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 5..8, UI5, UI6, UI7, UI8 |
| Inputs 9-12 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 9..12, UI9, UI10, UI11, UI12 |
| Inputs 13-16 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 13..16, UI13, UI14, UI15, UI16 |
| Inputs 17-20 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 17..20, UI17, UI18, UI19, UI20 |
| Inputs 21-24 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 21..24, UI21, UI22, UI23, UI24 |
| Inputs 25-28 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 25..28, UI25, UI26, UI27, UI28 |
| Inputs 29-32 | Sivý | 0.14–1.5 mm² | 30–14 | 0.2–0.25 Nm | 6.5–7.5 mm | AREF 29..32, UI29, UI30, UI31, UI32 |
| Napájanie | Červený | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | +24V, GND |
| Zbernica | Modrý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | Bus A, Bus B |
