2 UI
Modul prekladá informáciu z teplotných senzorov a z tlačidlových vstupov do digitálnej zbernicovej komunikácie. Sériové zapojenie tlačidlových vstupov šetrí priestor v rozvádzači a stačí menej dátových káblov. Čo sa týka teplotných senzorov, je možné robiť inštalácie s takmer neobmedzeným počtom teplotných snímačov. Navyše nedochádza k rušeniu pri súbehu so silnoprúdovými káblami čo býva častý problém pri klasických analógových alebo 1-Wire senzoroch.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930126 |
| naskladnenie: | 5.6.2024 |
Vlastnosti
- 2 univerzálne vstupy konfigurovateľné pre:

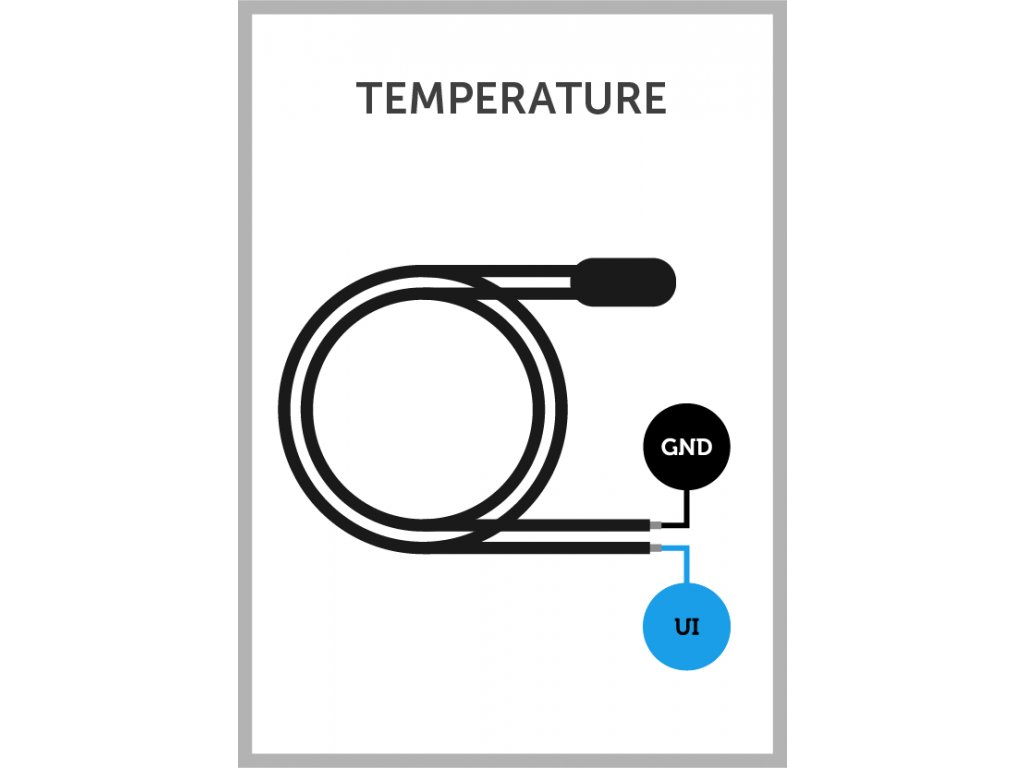

- NTC teplotné vstupy s odporom 100 Ω – 100 kΩ ±50 Ω. Odchýlka merania pri 1 km Cat6 kábli je −0,3 °C.
- Tlačidlové vstupy

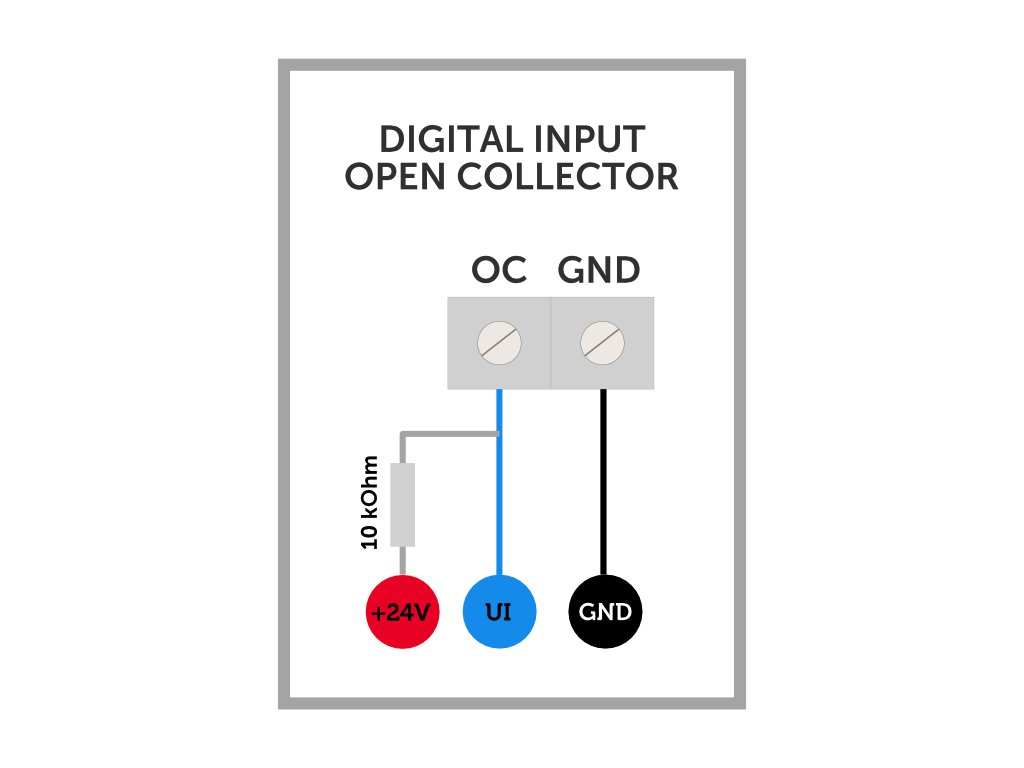

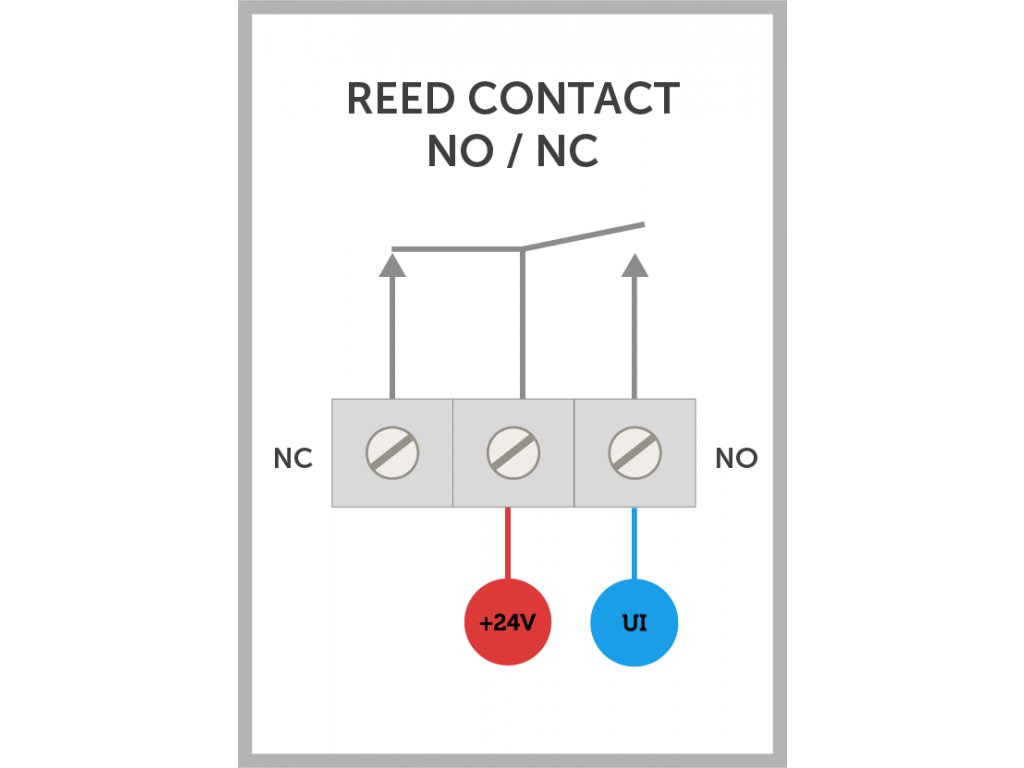

- Stavové vstupy

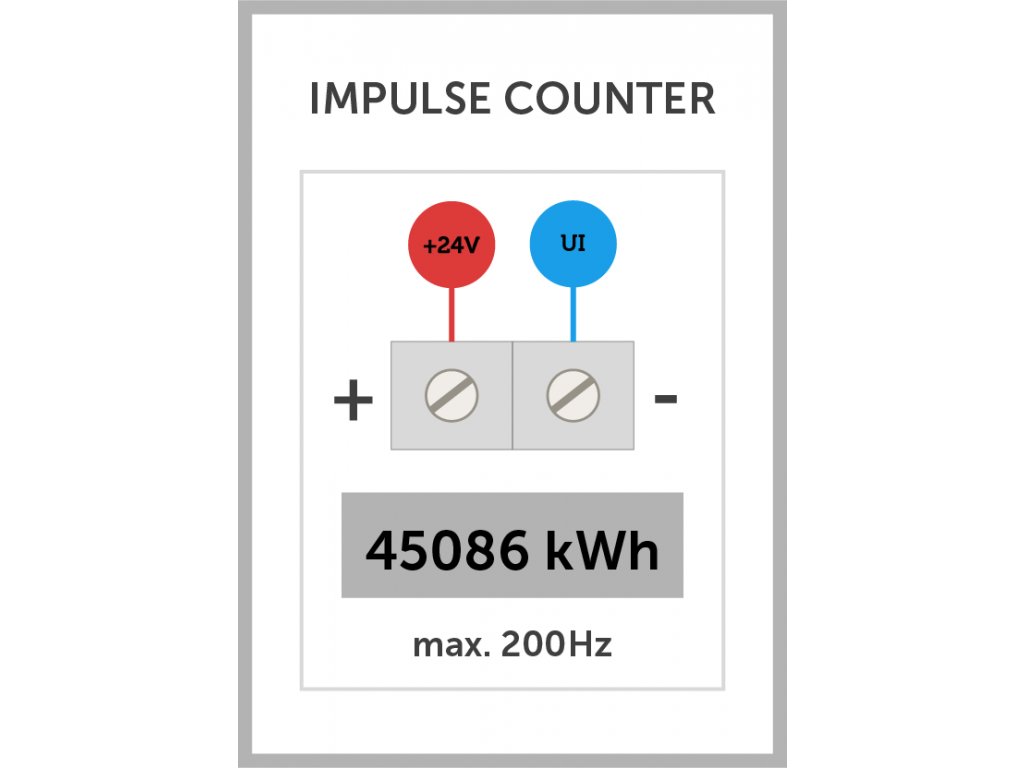

- Počítadlo impulzov s frekvenciou 100 Hz pre kanál
- Analógové vstupy 0-10 V
- Analógové vstupy 4-20 mA s pridaním 500 Ohmového odporu

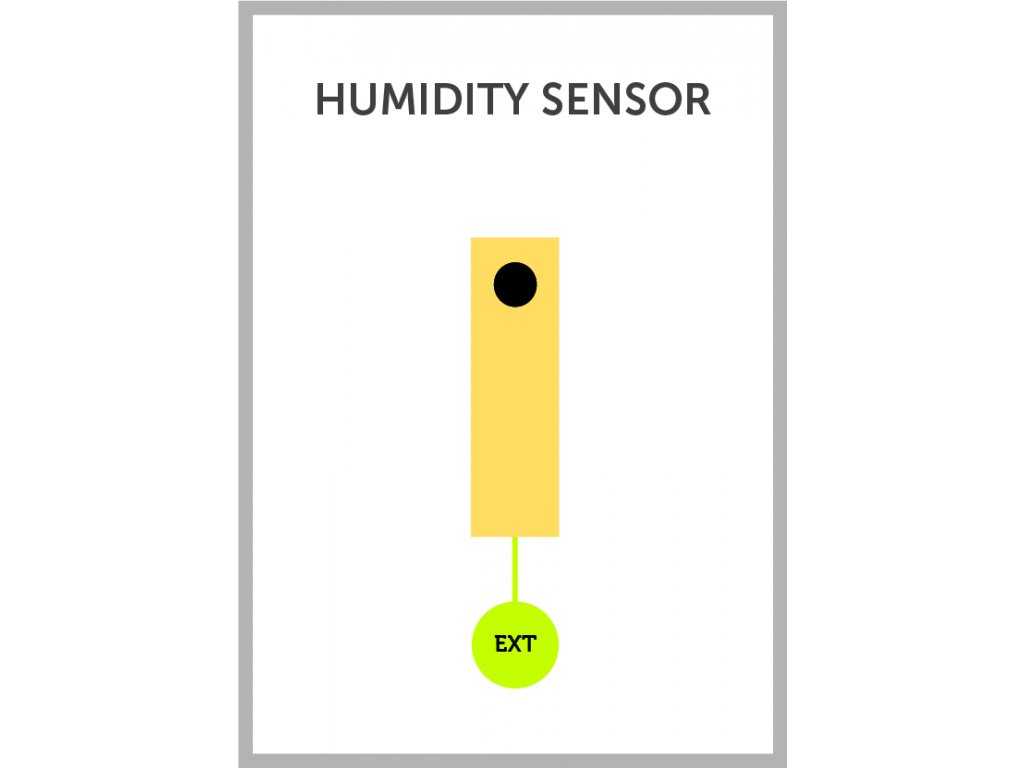

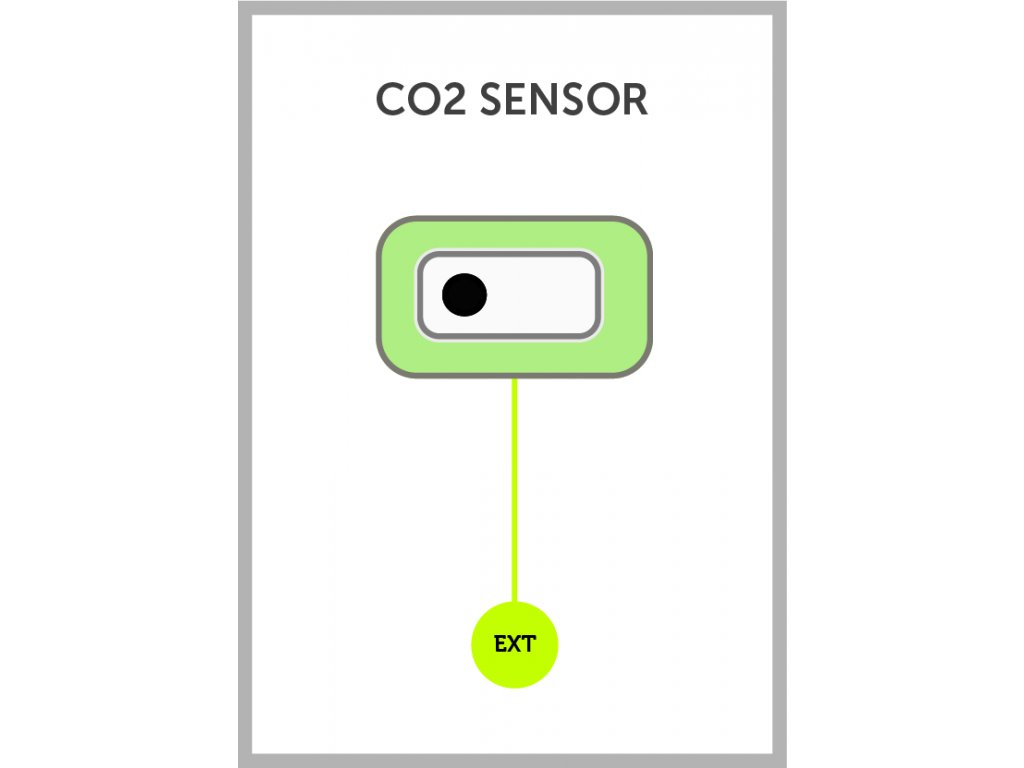

- Dva EXT terminály pre zapojenie senzora relatívnej vlhkosti vzduchu a CO2 senzora
- Napájanie 24 VDC ±10 %
- Spotreba energie 0,4 W
- Prevádzková teplota: −20 až +55 °C

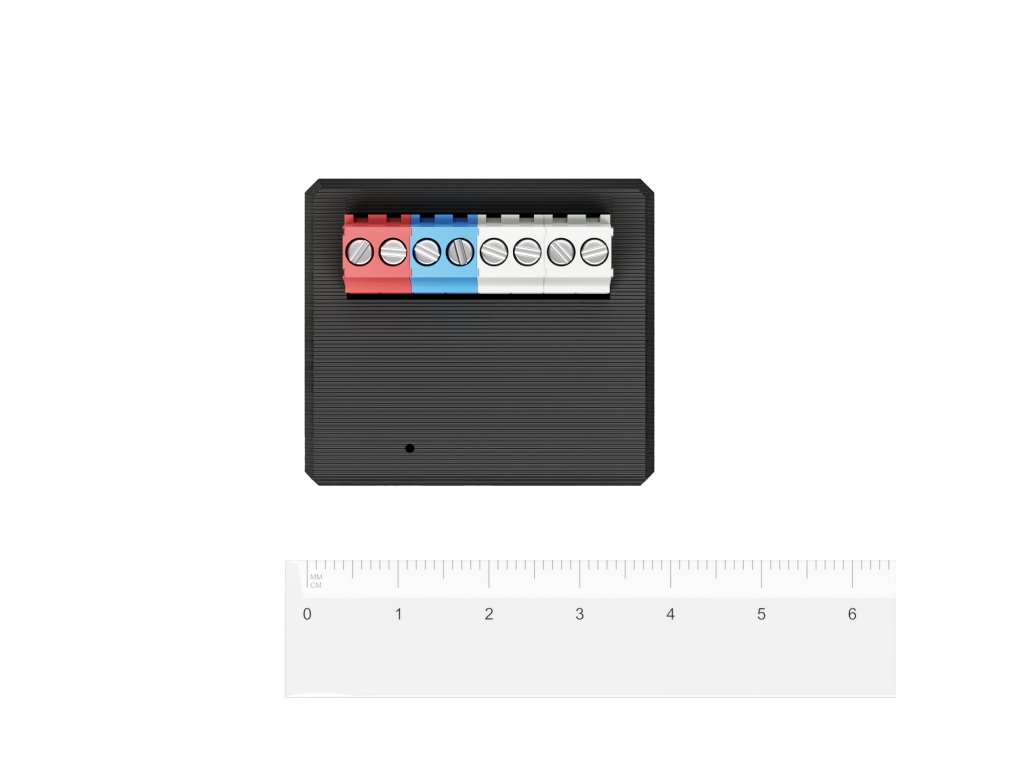

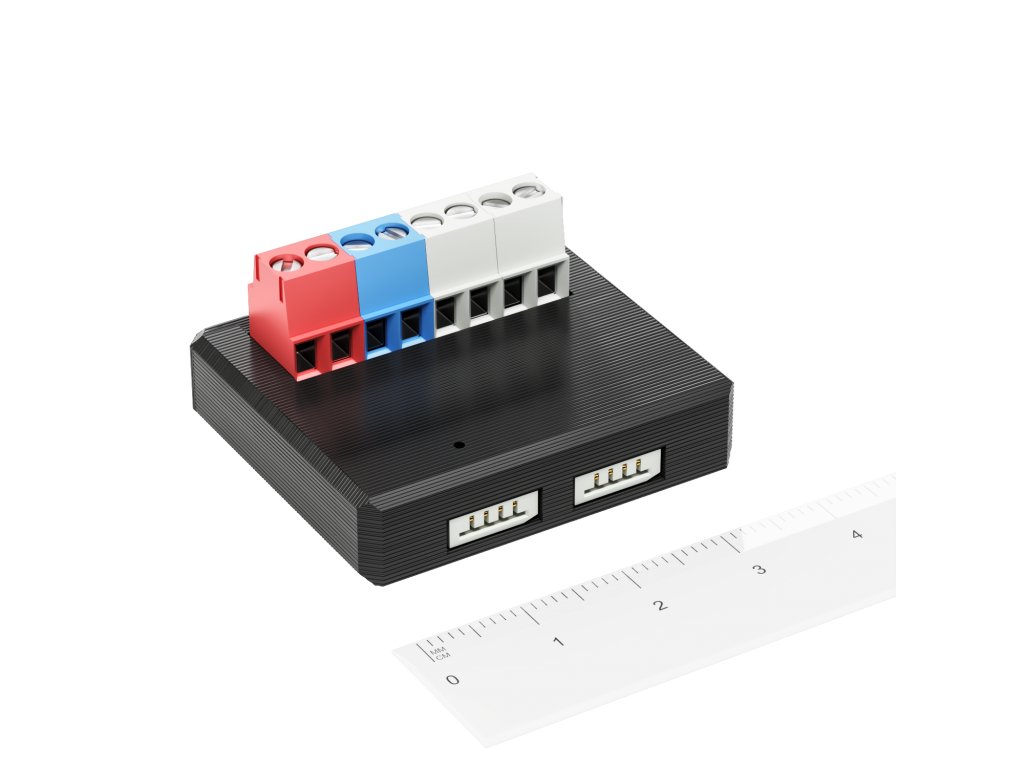

- Inštalácia do podomietkovej krabice pod vypínač. Šírka 41 mm, výška 23 mm.

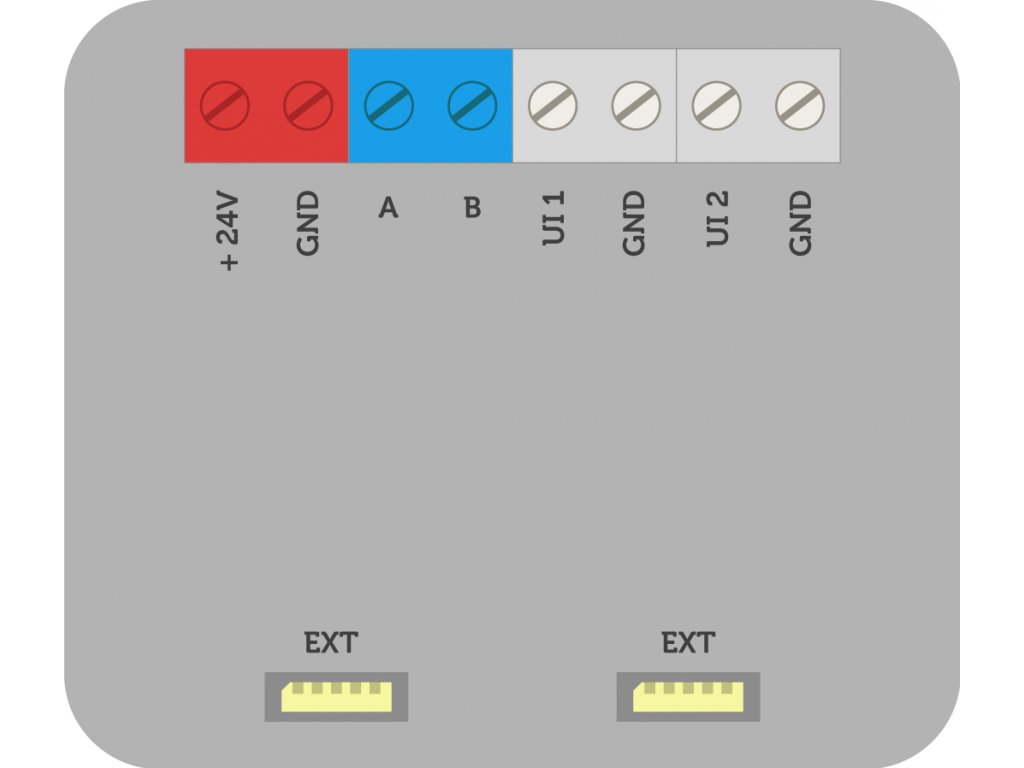

| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Napájanie | Červený | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | +24V, GND |
| Zbernica | Modrý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | Bus A, Bus B |
| Vstupy | Sivý | 0.13–1.3 mm² | 26–16 | 0.2 Nm | 7 mm | UI 1 / GND, UI 2 / GND |
| EXT senzory | mm² | Nm | mm | EXT 1, EXT 2 |
