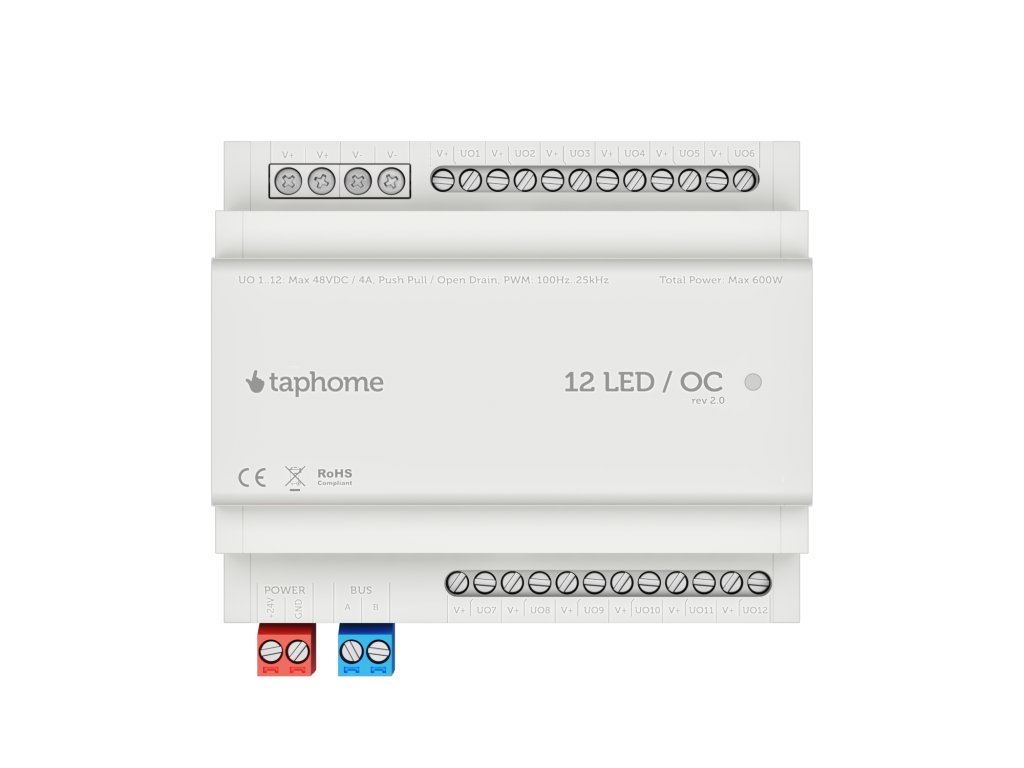

12 LED / OC
Modul s 12 kanálmi určený pre stmievanie LED pásov. Podporuje ovládanie až 4 RGBW pásov a vďaka vysokej maximálnej záťaži (25 A) zvláda aj dlhé LED pásy.
| Kategória: | Riadiaca jednotka a IO moduly |
|---|---|
| EAN: | 8586022930041 |
| naskladnenie: | 30.10.2024 |
Vlastnosti
- 12 LED / OC výstupov konfigurovateľných pre:

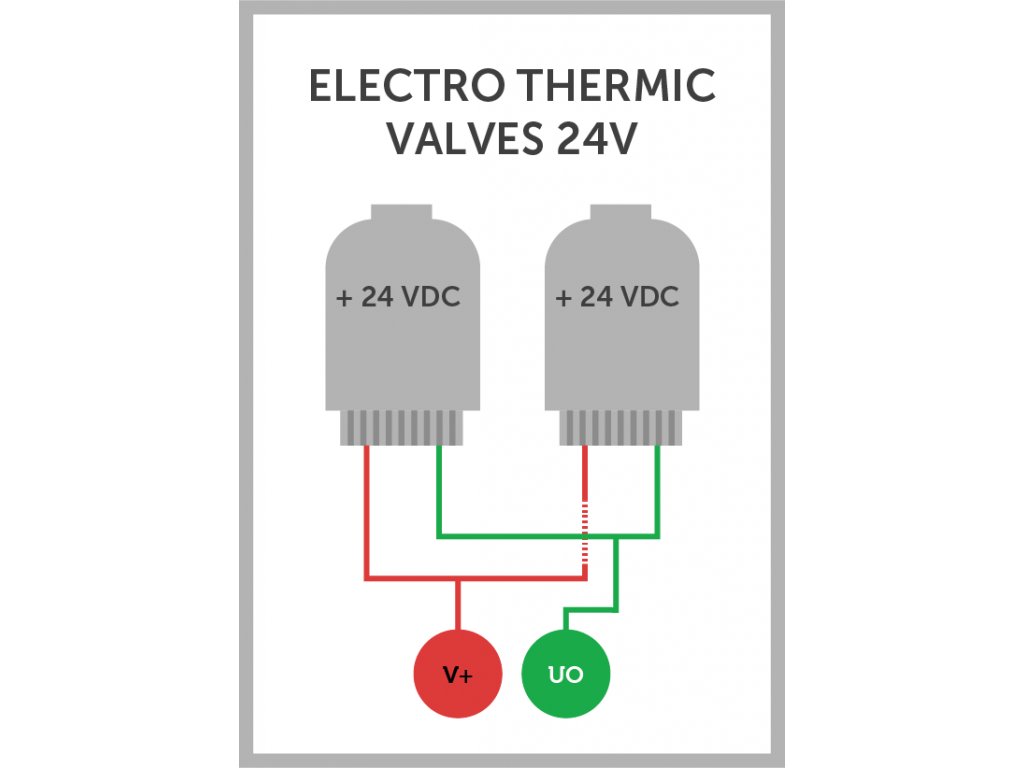

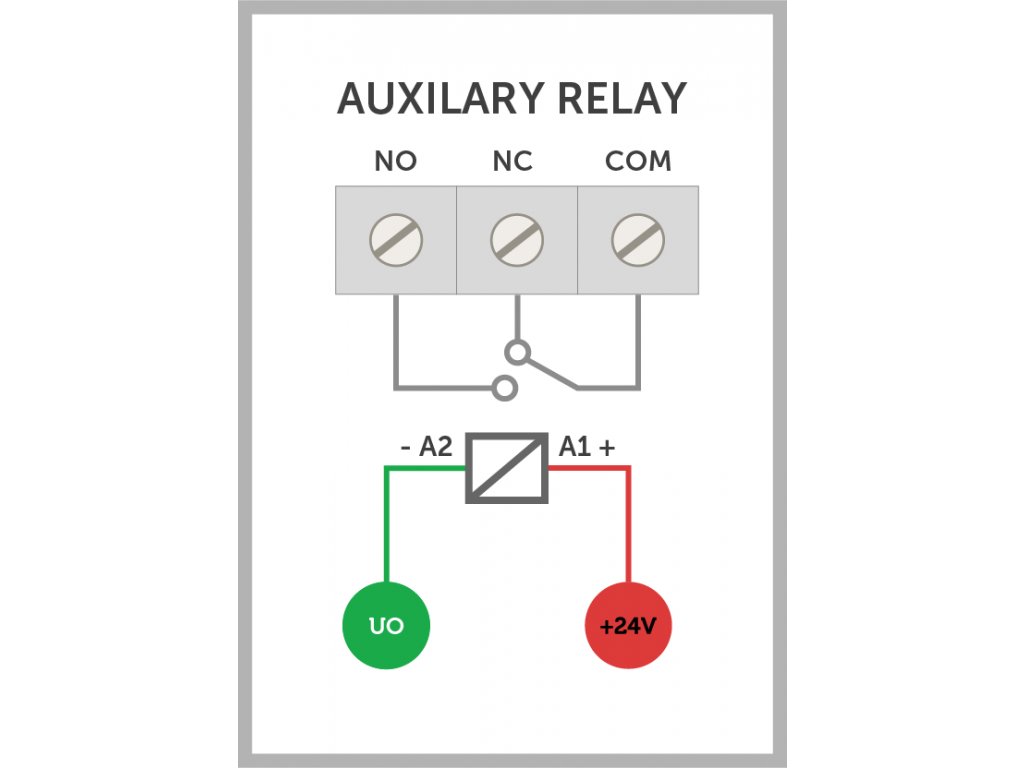

- Prepínač – digitálne výstupy otvoreného kolektora
- LED stmievač – pracuje s LED svetlami s konštantným napätím, zvyčajne s LED pásmi
- Pulzná šírková modulácia (PWM) – výstupná frekvencia konfigurovateľná od 100 Hz do 25 kHz
- Parametre:
- Maximálny prúd 4 A DC na kanál
- Maximálne celkové zaťaženie 25 A
- Maximálne napätie 48 VDC na kanál
- Odporúčané dĺžky kábla medzi LED pásom a modulom:
- 30 metrov pre kábel 1,5 mm²
- 45 metrov pre kábel 2,5 mm²
- Krytie IP20, prevádzková teplota: −20 °C až +55 °C
- Maximálny stratový výkon 3 W
- Napájanie 24 VDC ±10 %
- DIN lišta, šírka 6 DIN modulov (107 mm), výška 59 mm
Príklad výpočtu zaťaženia
Pre 24 V LED pás s 12 W/m:
-
Výpočet zaťaženia na jeden kanál:
- 12 W / 24 V = 0,5 A na každý meter LED pásu
- Maximálne zaťaženie na výstup je 4 A
- 4 A / 0,5 A/m = 8 metrov je maximálna dĺžka LED pásu na jeden výstup
- Dlhší pás možno rozdeliť a ovládať pomocou viacerých výstupov

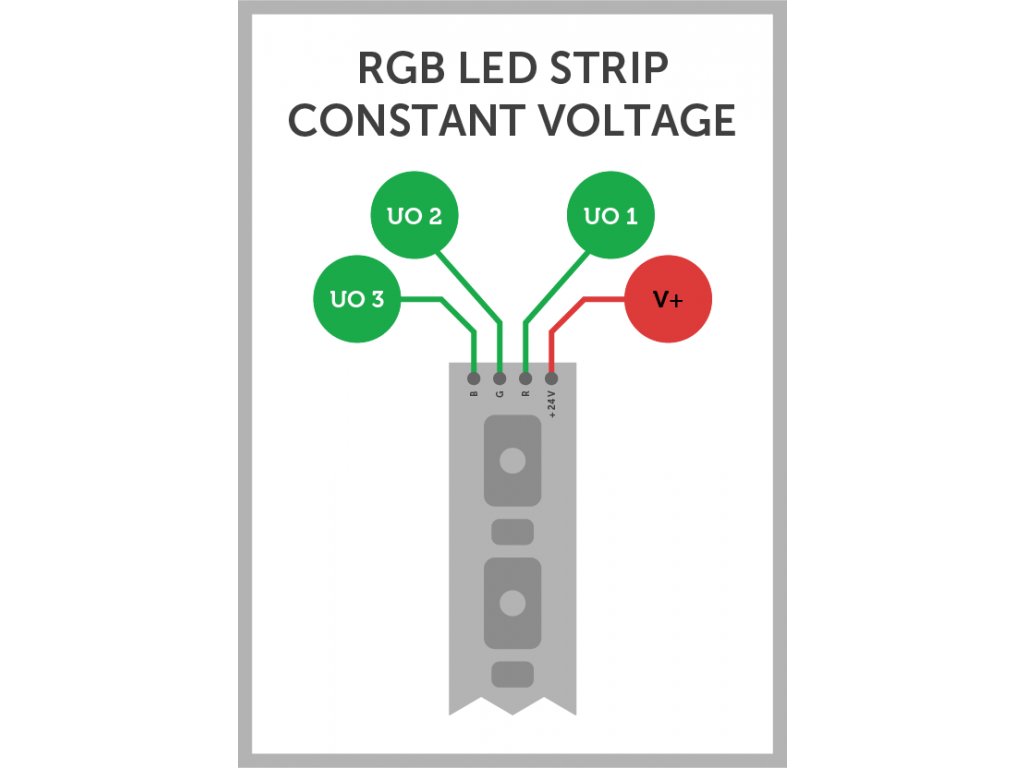

- Pre RGB pásy deliť W/m číslom 3, pre RGBW číslom 4
-
Výpočet celkového zaťaženia modulu:
- Celkové zaťaženie modulu: 25 A
- Pre 24 V: 25 A × 24 V = 600 W
- 600 W / 12 W/m = 50 metrov je celková maximálna dĺžka všetkých pásov

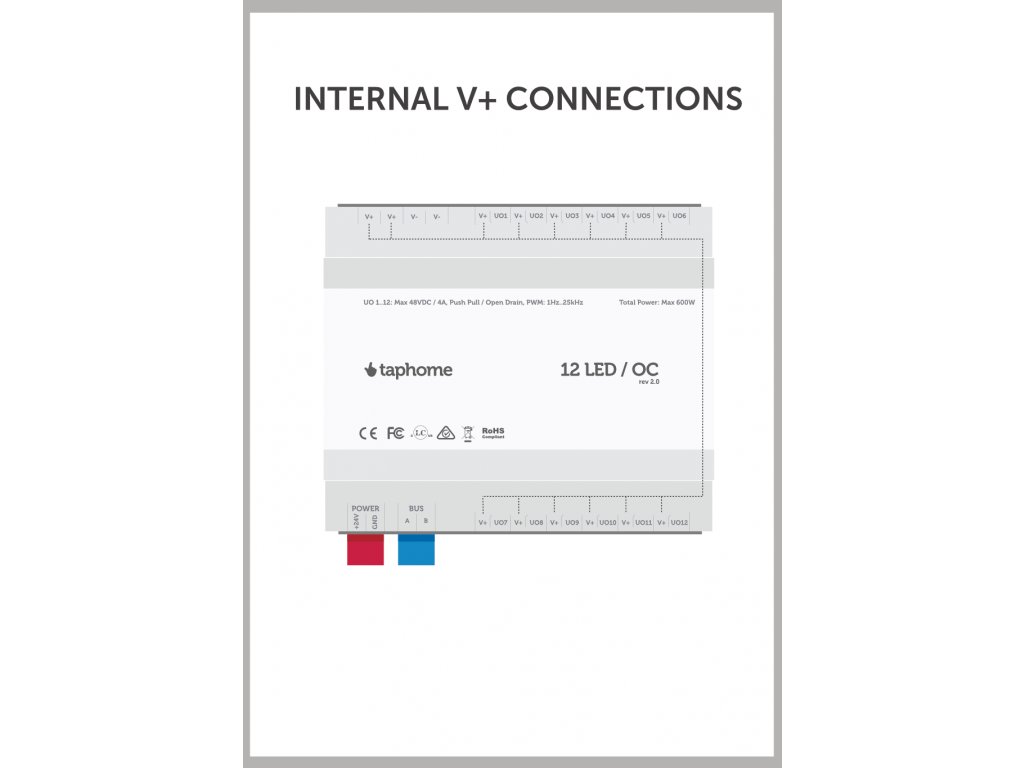

| Konektor | Farba | Prierez | AWG | Moment | Odizolovanie | Piny |
|---|---|---|---|---|---|---|
| Výstupy | Sivý | 0.34–4.0 mm² | 26–10 | 0.5 Nm | 7.2 mm | V+/UO1, V+/UO2, V+/UO3, V+/UO4, V+/UO5, V+/UO6, V+/UO7, V+/UO8, V+/UO9, V+/UO10, V+/UO11, V+/UO12 |

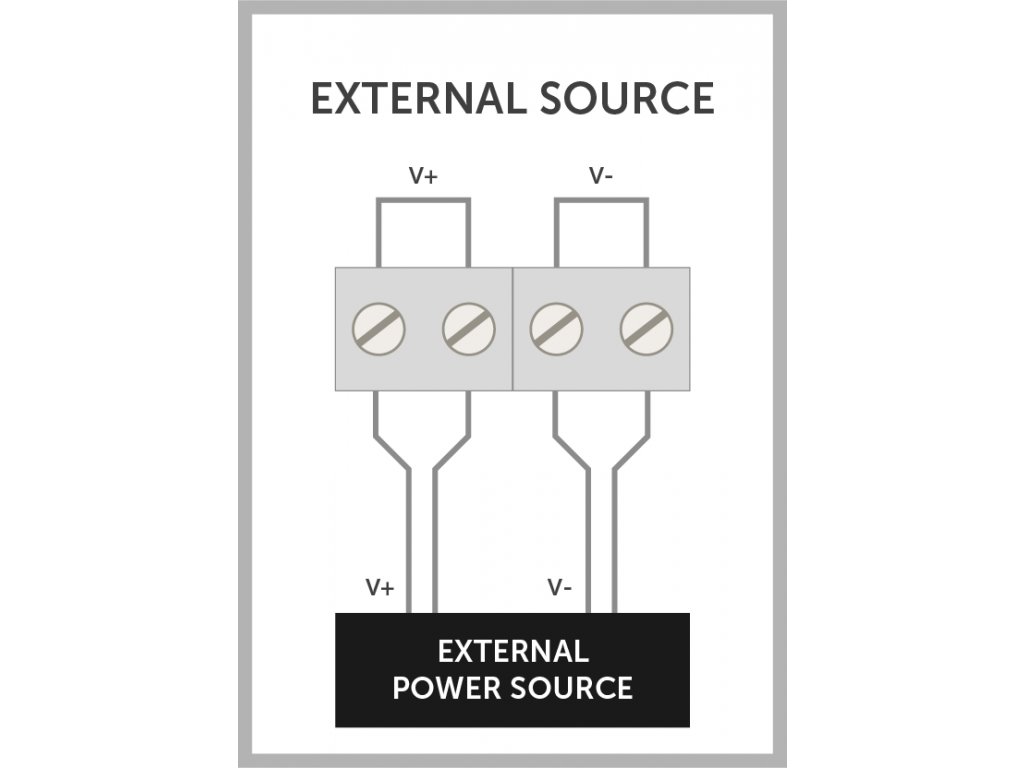

| Napájanie LED | Sivý | 0.2–2.5 mm² | 24–12 | 0.4–0.5 Nm | 6.0 mm | V+, V+, V−, V− |
| Napájanie | Červený | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | +24V, GND |
| Zbernica | Modrý | 0.2–4 mm² | 30–12 | 0.5–0.7 Nm | 6.5–7.5 mm | Bus A, Bus B |
